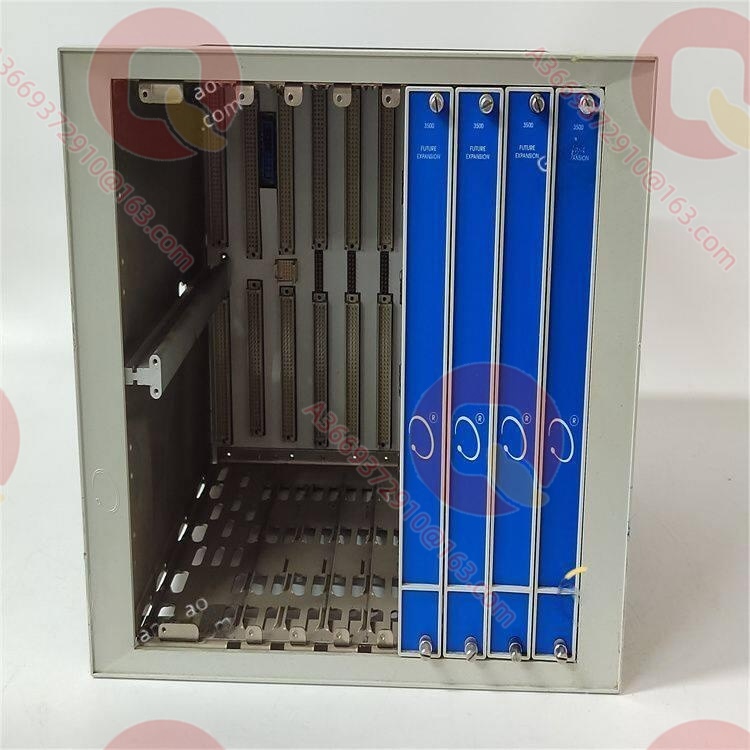

Bently Nevada 3500-05-02-04-00-00-00 3500/05 系统机架 3500-05-02-04-00-00-00

产品概述

3500-05-02-04-00-00-00 是 Bently Nevada 3500/05 系统机架的 Mini 机架配置型号，按官方结构 3500/05-AA-BB-CC-DD-EE 解析为：A 字段 02 = 12 英寸 Mini 机架（7 个模块槽位）、B 字段 04 = 面板安装选项·Mini 机架、C 字段 00 = 无机构认证、D 字段 00 = 保留位、E 字段 00 = 无欧洲合规选项instrumart.com。3500/05 Mini 机架是 3500 系统的紧凑机架形态，提供 7 个模块槽位，适合测点数量较少的小型机组或空间受限的控制柜；面板安装形式使机架固定于面板的矩形开孔并以随附卡夹紧固，接线连接与 I/O 模块从机架后部接入instrumart.com。官方明确 Mini 机架的三项约束：不支持隔板安装形式、在 EIA 导轨安装时需 144863-01 适配板、要求 3500/01 软件 Version 2.70 或更高instrumart.com+1。其核心价值在于以紧凑形态覆盖小型机组的 3500 保护系统需求，槽位规划更为精简。

技术规格

主要特点和优势

7 槽位紧凑形态的小机组适配：3500-05-02-04-00-00-00 的 Mini 机架提供 7 个模块槽位instrumart.com，在电源 + RIM/TDI 占据最左侧位置后仍可容纳多只监测模块，对单台小型汽轮机、风机或泵类机组的保护系统而言，槽位容量与测点数量精确匹配，避免了全尺寸机架的槽位空置。

面板安装的浅空间适配：面板安装形式通过面板矩形开孔与卡夹固定instrumart.com，机柜深度仅需容纳机架本体与后部接线，比 EIA 导轨安装的深度要求更宽松，适合浅深度控制柜或仪表盘内嵌安装。

官方约束的选型透明性：Mini 机架的三项官方约束——无隔板安装形式、EIA 安装需 144863-01 适配板、软件 Version 2.70+instrumart.com+1——在选型阶段即已明确，避免了现场实施阶段的方案调整。

应用领域

在单台小型汽轮机、压缩机、风机或泵类的 3500 保护系统中，3500-05-02-04-00-00-00 作为紧凑机架承载电源、RIM/TDI 与少量监测模块。在浅深度控制柜或仪表盘内嵌的安装场合，面板安装形式使机架嵌入矩形开孔并从后部接线。在空间受限的改造项目中，Mini 机架以最小槽位占用完成 3500 系统的部署。

相关产品

3500/20 RIM / 3500/22M TDI：机架接口模块（安装于紧邻电源槽位）。
3500/15 系列：机架电源模块（顶部与底部槽位）。
144863-01：19 英寸 EIA 适配板（Mini 机架安装于 EIA 导轨时必需）instrumart.com。
3500/05-01-01-00-00-00：全尺寸面板安装机架（槽位需求更大时的对照方案）。
3500/05-02-05-00-00-00：Mini 机架·机架式安装（EIA 导轨场合的变体，需适配板）instrumart.com。

安装与维护

安装前准备：确认面板开孔尺寸与机架面板安装尺寸一致，卡夹紧固到位。规划槽位分配——电源模块与 RIM/TDI 占据最左侧位置，剩余 7 槽位中预留监测模块位置。确认现场 3500/01 软件版本为 2.70 或更高instrumart.com；若计划安装于 EIA 导轨，提前订购 144863-01 适配板instrumart.com。

维护建议：定期检查面板卡夹紧固与背板接地。观察电源模块与 RIM/TDI 的状态指示灯判断健康度。注意 Mini 机架不支持隔板安装protectivesupplies.com，改造中如需隔板形式应改用全尺寸机架。模块插拔维护在系统停机或按冗余设计允许的条件下进行。

产品保障

我们供应的 3500-05-02-04-00-00-00 均为原厂封装，附带出厂检验文件instrumart.com。我们承诺提供 Mini 机架的槽位规划、EIA 适配板（144863-01）配套核对及软件版本边界确认的选型支持。
