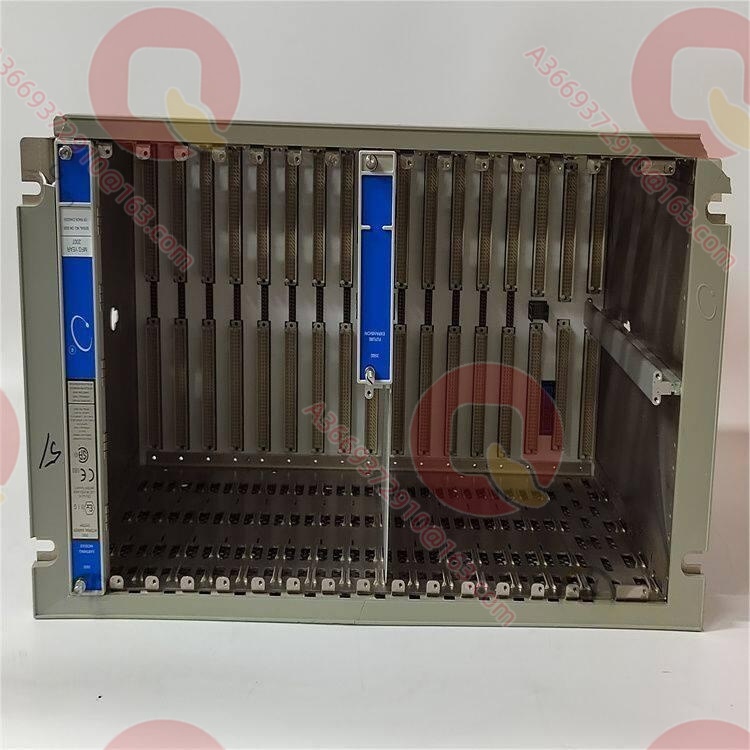

Bently Nevada 3500-05-01-02-00-00-01 3500/05 系统机架 3500-05-01-02-00-00-01

产品概述

3500-05-01-02-00-00-01 是 Bently Nevada 3500/05 系统机架中带欧洲 CE 合规选项的配置型号，按官方结构 3500/05-AA-BB-CC-DD-EE 解析为：A 字段 01 = 19 英寸全尺寸机架（14 个模块槽位）、B 字段 02 = 机架式安装选项·全尺寸机架（安装于 19 英寸 EIA 机架导轨）、C 字段 00 = 无机构认证、D 字段 00 = 保留位、E 字段 01 = CE 欧洲合规选项instrumart.com。3500/05 机架用于安装全部 3500 系列监测模块与电源模块，使各模块彼此邻近、便于通信并为各模块配电；机架式安装形式使机架可直接固定于 19 英寸 EIA 导轨，接线连接与 I/O 模块从机架后部接入instrumart.com。E 字段"01"的 CE 选项使该机架随附欧洲合规声明的正式配置形态，适合出口欧洲或 CE 验收要求明确的项目。其核心价值在于以 14 槽位大容量机架承载 3500 保护系统的全部模块，且以 CE 合规形态满足欧洲市场的法规验收。

技术规格

主要特点和优势

CE 合规选项的欧洲市场准入：3500-05-01-02-00-00-01 的 E 字段"01"对应 CE 欧洲合规选项instrumart.com，使机架随附欧洲合规的正式配置形态，在出口欧洲或按 CE 验收的项目中免去了逐项合规声明的补充工作，简化了欧洲项目的验收流程。

14 槽位的大容量与后部接线的维护便利：全尺寸机架提供 14 个模块槽位instrumart.com，机架式安装使全部 I/O 模块与接线从后部接入instrumart.com，前面板保持整齐的模块布置与状态指示，符合控制室机柜的规范化布置要求。

机架本体合规基础的完备性：即使选择无机构认证（C=00），机架本体仍具备 FCC、EN 61000-6-2/6-4 EMC、EN 61010-1 电气安全、RoHS 及 ABS/DNV GL 船级合规instrumart.com，危险区域认证则按需选配 C 字段选项。

应用领域

在欧洲市场交付或按 CE 验收要求执行的 3500 监测系统中，3500-05-01-02-00-00-01 作为 14 槽位机架承载全部监测模块、电源与 RIM/TDI，安装于控制室 19 英寸 EIA 机柜。在跨国 EPC 项目的欧洲供货范围内，该配置的 CE 合规形态简化了验收流程。在非危险区域的多通道大型机组保护系统中，该机架以免认证的基础形态覆盖了绝大多数应用。

相关产品

3500/20 RIM / 3500/22M TDI：机架接口模块（安装于紧邻电源槽位）。
3500/15 系列：机架电源模块（顶部与底部槽位）。
3500/42M / 3500/60：监测模块（安装于机架槽位）。
144863-01：19 英寸 EIA 适配板（Mini 机架安装于 EIA 导轨时使用，本型号不需要）instrumart.com。
3500/05-01-02-00-00-00：无 CE 选项的对照配置。

安装与维护

安装前准备：确认 19 英寸 EIA 机柜的深度与承载能力满足机架与模块重量。规划槽位分配——电源模块与 RIM/TDI 占据最左侧位置。若需安装内部本安栅，须同步配置 3500/04-01 接地模块并占用独立槽位instrumart.com。归档 CE 合规文件以备欧洲项目验收。

维护建议：定期检查机架固定螺栓、背板接地与各模块前面板锁紧状态。观察电源模块与 RIM/TDI 的状态指示灯判断供电与通信健康度。模块插拔维护在系统停机或按冗余设计允许的条件下进行。

产品保障

我们供应的 3500-05-01-02-00-00-01 均为原厂封装，附带 CE 合规文件与出厂检验文件instrumart.com。我们承诺提供机架槽位规划、RIM 与电源配置及欧洲项目验收文件支持。
