产品详情

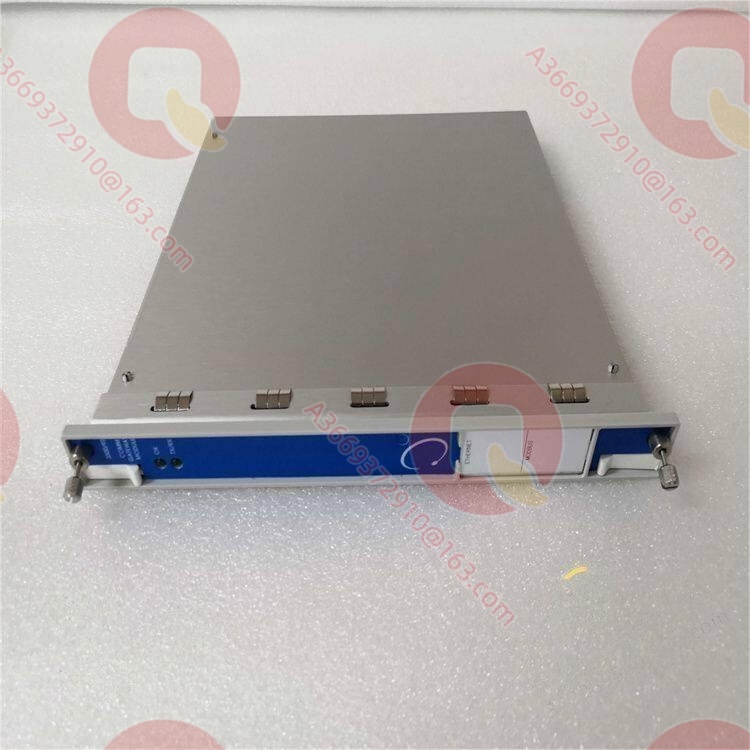

136180-01 是 Bently Nevada 3500/92 通信网关模块的主模块本体部件号，官方数据表（Datasheet 141542）备件清单将其定义为 “3500/92 Communication Gateway Module”。3500/92 通信网关模块通过 Ethernet TCP/IP 与串行（RS232/RS422/RS485）通信，将机架内全部监测模块的监测值与状态信息集成至过程控制与其他自动化系统，并支持 Ethernet 方式接入 3500 Rack Configuration Software 与 Data Acquisition Software L1】；支持协议包括 Modicon Modbus（串行）、Modbus/TCP（Ethernet）与 Bently Nevada 专有协议 L1-2】。与原 3500/90 相比，3500/92 以可组态 Modbus 寄存器实用工具（Configurable Modbus Register Utility）替代了原主值 Modbus 寄存器功能 L2-3】。该部件号为主模块（前面板）备件，需与后部 I/O 模块（125736-01/133323-01/136188-01/136188-02）配对使用。其核心价值在于为 3500 机架提供与 DCS/SCADA 集成的标准化数据出口。
| 参数名称 | 参数值 |
|---|---|
| 部件号 | 136180-01 |
| 制造商 | Bently Nevada (Baker Hughes) |
| 产品类型 | 3500/92 通信网关模块（主模块本体备件） |
| 功耗 | 5.0 W（Modbus RS232/RS422 I/O）；5.6 W（Modbus RS485 I/O）典型 L3】 |
| 数据采集 | 经高速内部网络采集机架内各模块的测量值（带时戳）、模块状态与报警状态；更新时间 ≤1 s（全部模块） L3-4】 |
| 通信协议 | BNC Host Protocol（Ethernet TCP/IP）；Modbus（RTU 模式，基于 AEG Modicon PI-MBUS-300）；Modbus/TCP L4】 |
| Ethernet 接口 | 10 Mbps，IEEE 802.3，RJ-45（10BASE-T 星型） L4-5】 |
| 前面板指示 | OK LED（模块运行正常）；TX/RX LED（与机架内模块通信） L4】 |
| 工作温度 | 主模块与 I/O：-30°C 至 +65°C L5】 |
| 尺寸/重量 | 主模块 241 × 24.4 × 242 mm（0.82 kg）；I/O 模块 241 × 24.4 × 99.1 mm（0.44 kg） L6】 |
| 槽位要求 | 前面板 1 个全高槽位 + 后部 I/O 1 个全高槽位 L6-7】 |
| 认证 | cNRTLus Zone 2 / Div 2（T4 @ -20~+65°C）；ATEX/IECEx II 3 G（Ex nA nC ic IIC T4 Gc），按图 149243/149244 安装 L9-10】 |
| 配套 I/O 备件 | 125736-01（RS232/RS422）、133323-01（RS485）、136188-01（Ethernet/RS232）、136188-02（Ethernet/RS485） |
| 固件升级 | 126M4118-01 Firmware Upgrade Kit（旧模块配新 I/O 时需升级固件） L11】 |
DCS/SCADA 集成的标准数据出口：136180-01 所在的 3500/92 网关以 ≤1 秒的更新周期采集机架内全部模块的测量值、模块状态与报警状态 L3-4】，经 Modbus/TCP 或串行 Modbus 直接写入 DCS/SCADA 的寄存器表，无需在 DCS 侧为每个测点单独布线。
Configurable Modbus Register Utility 的组态自由度：3500/92 以可组态 Modbus 寄存器实用工具替代了原 3500/90 的固定主值寄存器 L2-3】，用户可按 DCS 点表需求自由定义寄存器映射，避免了固定点表的限制。
四种 I/O 模块的接口灵活性：网关主模块与四种 I/O 模块（RS232/RS422、RS485、Ethernet/RS232、Ethernet/RS485）自由组合，按 DCS 侧接口形态（串行链路或 Ethernet 星型网络）灵活选配，Ethernet 接入同时支持组态软件与数据采集软件 L1】。
在 3500 机架与 DCS/SCADA 系统的集成中，136180-01 所在的 3500/92 网关作为机架的标准数据出口，将振动、温度、转速等全部监测数据经 Modbus/TCP 或串行 Modbus 上送至过程控制系统。在多机架集中监测架构中，网关与 Ethernet 网络配合实现机架数据向 System 1 等软件的传输。在存量机架 3500/92 主模块的故障更换中，该部件号作为官方备件直接替换（需核对固件版本与 I/O 模块的配套 L11】）。
125736-01 / 133323-01：Modbus RS232/RS422、RS485 I/O 模块。
136188-01 / 136188-02：Ethernet/RS232、Ethernet/RS485 Modbus I/O 模块（含固件升级套件）。
126M4118-01：固件升级套件（旧主模块配新 I/O 时必需） L11】。
138131-AAA：10BASE-T 屏蔽 Cat5 以太网电缆（6–320 ft）。
3500/22M 288055-01：TDI 模块（瞬态数据采集的对照方案）。
安装前准备：确认 DCS 侧接口形态（Ethernet 或串行）与所选 I/O 模块匹配。主模块安装于机架前面板槽位，I/O 模块安装于后部对应槽位。使用 Configurable Modbus Register Utility 定义寄存器映射，与 DCS 点表逐项核对。旧主模块搭配新 I/O 模块时需先执行固件升级 L11】。
维护建议：观察 OK / TX/RX LED 判断模块运行与机架通信状态 L4】。Ethernet 链路使用 10BASE-T 屏蔽 Cat5 电缆 L11】；串行链路总长上限 RS485/RS422 各 4000 英尺（1220 m） L18】。网关不属于关键监测路径，其故障不影响机组的自动保护功能。
我们供应的 136180-01 均为原厂封装，附带出厂检验文件。我们承诺提供 Modbus 寄存器映射组态、I/O 模块配套核对及固件升级（126M4118-01）的技术支持。
