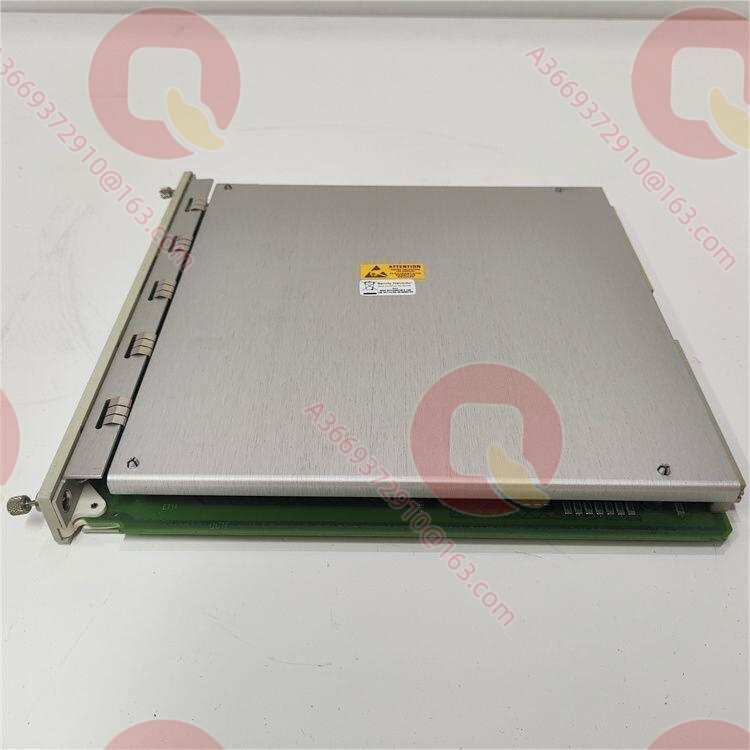

3500/60-01-00 是 Bently Nevada 3500/60 温度监测模块的标准订货配置型号，按官方结构 3500/60-AA-BB 解析为：A 字段 01 = RTD/TC 非隔离型 I/O 模块·内置端子（133819-01）、B 字段 00 = 无机构认证选项。该配置由 163179-01 监测模块与 133819-01 I/O 模块构成，提供 6 个通道的混合 RTD 与热电偶温度监测——非隔离 I/O 使每通道均可独立组态为 RTD 或 TC，单只模块即可覆盖一台机组上不同类型温度传感器的混合接入。测温原理：RTD 采用 925 ±15 µA（25°C）恒流源激励（4 线制单源、3 线制双源），TC 直接读取毫伏信号；精度为内置端子 ±3°C@25°C、外部端子 ±1°C@25°C。其核心价值在于以单模块混合测温能力覆盖轴承金属温度、绕组温度、润滑油温等保护测点，是 3500 机架温度保护层的主力配置。
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | 3500/60-01-00 |
| 制造商 | Bently Nevada (Baker Hughes) |
| 产品类型 | 3500/60 温度监测模块（RTD/TC 非隔离/内置端子/无认证） |
| A 字段 | 01 = RTD/TC 非隔离 I/O·内置端子 |
| B 字段 | 00 = 无机构认证 |
| 构成模块 | 163179-01 监测模块 + 133819-01 I/O 模块 |
| 通道数量 | 6 通道（可混合组态 RTD 或 TC） |
| 输入类型 | RTD：100Ω Pt（α=0.00385，-200~+850°C；α=0.00392，-200~+700°C）、120Ω Ni（-80~+260°C）、10Ω Cu（-100~+260°C）；TC：E、J、K（至 +1370°C）、T |
| RTD 激励 | 925 ±15 µA @ 25°C（4 线单源/3 线双源） |
| 测量精度 | ±3°C@25°C（内置端子）；±1°C@25°C（外部端子） |
| 输入阻抗 | >10 MΩ 每引线 |
| 功耗 | 7 W 标称 |
| 报警设定 | 0–100% 满量程，设定点精度 0.13%；Alert 延时 1–60 s（1 s 步进）、Danger 延时 1–60 s（0.5 s 步进） |
| 记录输出 | 无（需记录输出改用 3500/61） |
| 隔离 I/O 变体 | 03/04 = TC 通道隔离型（250 Vdc 通道隔离，内置/外部端子）；05 = 内置本安栅 |
| TMR 支持 | 支持（三只模块相邻安装，双重表决逻辑） |
| 工作温度 | -30°C 至 +65°C（内置端子 I/O） |
| 槽位要求 | 1 个前面板全高槽位 + 1 个后部 I/O 全高槽位 |
单模块混合测温的配置灵活性：3500/60-01-00 的非隔离 I/O 使 6 个通道可逐通道独立组态为 RTD 或 TC，汽轮机可在一台模块上同时接入推力轴承 Pt100 RTD 与排汽缸 K 型 TC，避免了按传感器类型分别采购不同模块的需要。
Alert/Danger 双阈值与延时组态：每通道独立设置 Alert 与 Danger 阈值，Alert 延时 1–60 s、Danger 延时 1–60 s（0.5 s 步进），使机组在启动热瞬态中平稳通过而不产生误报警，同时对真实轴承温度异常快速响应。
TMR 表决与认证选项齐备：该模块支持三只一组相邻安装的 TMR 配置（双重表决逻辑），认证选项涵盖 -01（CSA Div 2）与 -02（ATEX/IECEx/CSA Zone 2），本型号 -00 形态覆盖安全区域的绝大多数应用。
在汽轮机、压缩机、发电机与泵类的轴承金属温度、绕组温度、润滑油温保护监测中，3500/60-01-00 作为 3500 机架的温度保护层，输出报警与危险信号至 3500/32、3500/33 继电器模块。在混合传感器场合（RTD 与 TC 并存），非隔离 I/O 的逐通道组态能力使单模块完成全部温度测点的接入。在最高关键度机组的 TMR 保护配置中，三只模块相邻安装构成双重表决。
163179-01：该配置使用的 3500/60 监测模块本体。
133819-01 / 133827-01：RTD/TC 非隔离 I/O 模块（内置/外部端子）。
3500/61：带 6 通道记录输出的同功能温度模块。
3500/32 / 3500/33：接收温度报警的继电器输出模块。
3500/20 / 3500/22M：机架接口模块（TDXnet/TDI）。
安装前准备：确认每通道的传感器类型（RTD/TC）与接线制式（RTD 3 线或 4 线制），I/O 模块与传感器类型匹配。模块安装于前面板全高槽位，I/O 模块安装于后部槽位。TMR 配置时三只模块须相邻安装。使用 3500 机架组态软件设置通道类型、满量程与 Alert/Danger 阈值及延时。
维护建议：观察前面板 OK / TX/RX / CH Alarm LED 判断模块与各温度通道状态。定期核查 RTD 接线电阻与 TC 补偿导线完整性，排除接线异常引起的温度漂移。通道隔离需求（接地环路或外部干扰场合）应改选 TC 隔离型 I/O（250 Vdc 隔离）。
我们供应的 3500/60-01-00 配置组件均为原厂封装，附带出厂检验文件。我们承诺提供 I/O 模块选型（非隔离/隔离/本安栅）、TMR 槽位规划及温度保护整定的技术支持。
