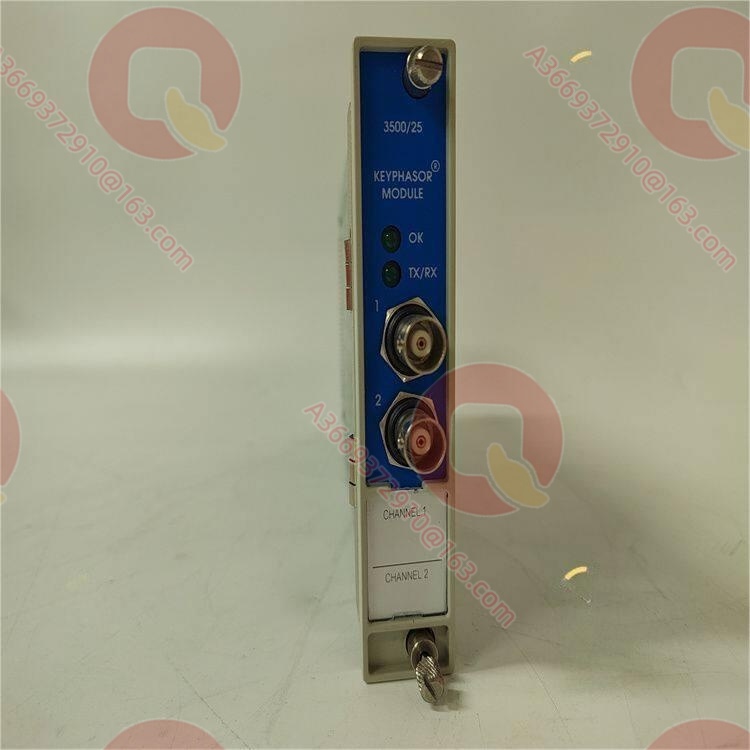

Bently Nevada 149369-01 3500/25 增强键相模块 149369-01

产品概述

149369-01 是 Bently Nevada 3500/25 增强键相模块的现行模块部件号。3500/25 增强键相模块为半高度、双通道模块，用于向 3500 机架内的监测模块提供键相（Keyphasor）信号——模块接收来自电涡流探头或磁电式传感器（Magnetic Pickup）的输入信号，将其转换为数字键相信号，指示转轴上的键相标记何时与键相传感器重合plcdcspro.com。3500 机械保护系统在标准配置下可接受最多 4 路键相信号，在成对配置下可接受最多 8 路键相信号plcdcspro.com。该模块是旧键相模块 PWA 125792-01 的完全替代产品，可直接插拔替换plcdcspro.com。其核心价值在于为全部监测模块提供转速相位基准，是键相测量、1×/2× 相位角分析、转速测量与基于转速的事件触发的基础模块。

技术规格

主要特点和优势

对旧平台的直接替换能力：149369-01 对旧键相模块 125792-01 提供完全替代与直接插拔替换能力plcdcspro.com，存量 3500 机架的键相模块故障更换无需更改机架配置或接线，维护路径最为简便。

键相信号的多场景适用性：该模块同时接受电涡流探头与磁电式传感器的输入plcdcspro.com，覆盖了键相测量的全部常见传感器类型；配合隔离型 I/O 模块选项可适应磁电式传感器的特殊电气特性。

TMR 与成对配置的扩展能力：TMR 应用中采用两只模块并联提供主/备键相信号，成对配置下机架可扩展至 8 路键相信号plcdcspro.com，满足了大型机组多键相测点的配置需求。

应用领域

在汽轮机、压缩机等旋转设备的 3500 监测系统中，149369-01 为监测模块提供键相信号，用于相位角测量、1×/2× 矢量分析、转速测量与报警事件的时间对齐。在启停机过程分析与动平衡试验中，键相信号是相位分析的基础数据。在存量机架旧键相模块（125792-01）的故障替换中，该部件号作为直接替代件使用。

相关产品

3500/25-01-01-00：使用该模块的标准订货配置（2 通道·内置端子 I/O）。
125800-01 / 126648-01：内置端子/外部端子型键相 I/O 模块plcdcspro.com。
125800-02 / 126648-02：隔离型键相 I/O 模块（磁电式传感器专用）plcdcspro.com。
135473-01：内置本安栅型键相 I/O 模块plcdcspro.com。
131151-01：半高度盲面板盖板（未占用的半高度槽位）plcdcspro.com。

安装与维护

安装前准备：确认模块安装于 TDI/RIM 右侧的可用半高度槽位，I/O 模块（如 125800-01）安装于对应后部槽位。确认键相传感器类型（电涡流探头或磁电式）与所选 I/O 模块的电气特性匹配。使用 3500 组态软件配置键相信号至各监测模块。

维护建议：观察前面板 OK / TX-RX / CH Alarm LED 判断模块与键相信号的健康状态。键相传感器间隙与电气阈值应在机组检修时核查。旧平台替换时直接插拔 149369-01 即可，无需重配机架。

产品保障

我们供应的 149369-01 均为原厂封装，附带出厂检验文件。我们承诺提供键相 I/O 模块配套选型与 TMR/成对配置的槽位规划支持。
