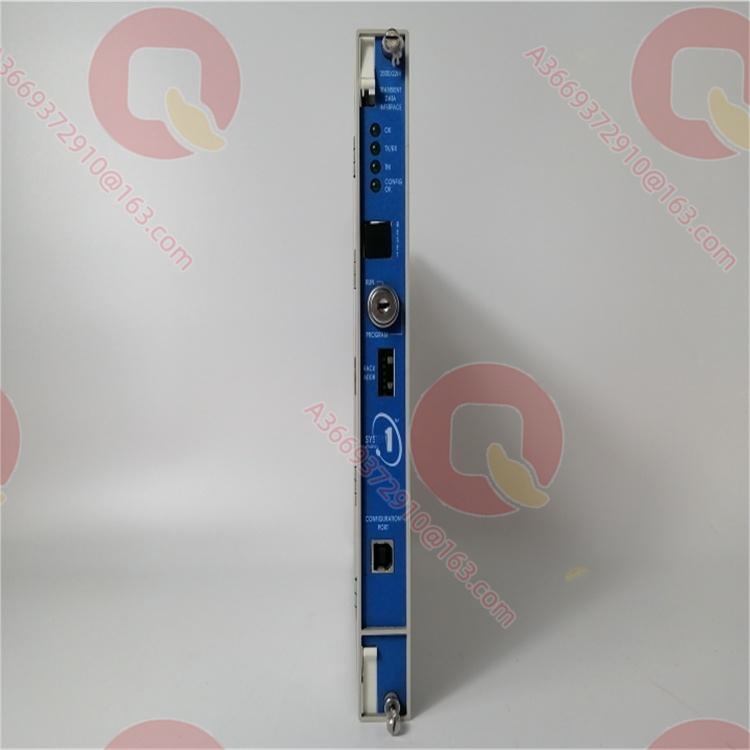

288055-01 是 Bently Nevada 3500/22M 瞬态数据接口（TDI）模块的标准型备件部件号，官方数据表将其定义为"标准瞬态数据接口模块（带 USB 电缆）"。TDI 是 3500 监测系统与兼容软件（System 1 状态监测诊断软件及 3500 组态软件）之间的接口，整合了 3500/20 RIM 的机架接口功能与 TDXnet 等通信处理器的数据采集能力，安装于机架 1 号槽位（紧邻电源），与 3500/40M、3500/42M 等 M 系列监测模块配合，持续采集稳态与瞬态动态（波形）数据并经 Ethernet 链路传送至主机软件。该部件号与 146031-01 Ethernet I/O 模块组合即构成标准订货配置 3500/22M-01-01-00。其核心价值在于以单模块替代“RIM + 外置通信处理器”的组合，为 3500 系统提供 Ethernet 化的数据采集与组态通道。
| 参数名称 | 参数值 |
|---|---|
| 部件号 | 288055-01 |
| 制造商 | Bently Nevada (Baker Hughes) |
| 产品类型 | 3500/22M 标准瞬态数据接口模块（TDI，带 USB 电缆） |
| 功耗 | 10.5 W |
| 前面板通信 | USB-B，BN Host Protocol，115.2 kbaud 最大（自动波特率） |
| Ethernet I/O | 10Base-T/100Base-TX（配 146031-01）或 100Base-FX 光纤（配 146031-02） |
| Ethernet 电缆长度 | 100 m（TX）/ 2000 m（FX 光纤） |
| 前面板指示 | OK / TX-RX / TM / CONFIG OK LED |
| 前面板控制 | Rack Reset、127 位地址开关、RUN/PROGRAM 钥匙锁 |
| 键相器输入 | 支持 4 路 3500 系统键相信号，按通道数 1–100,000 rpm |
| 波形采集 | 48 通道，同步 16–1024 样本/转，异步频谱至 30 kHz |
| 报警数据 | 事件前 10 分钟/事件后 1 分钟静态值；2.5 分钟波形（事件前）等 |
| 认证（配 Zone 2 配置时） | cNRTLus Zone 2/Class I Div 2；ATEX/IECEx II 3 G |
| 电池寿命 | 通电 38 年 @ 50°C；断电 12 年 @ 50°C |
| 尺寸/重量 | 241.3 × 24.4 × 241.8 mm；0.91 kg |
| 槽位要求 | TDI 前面板 1 个全高槽位 + I/O 后部 1 个全高槽位 |
RIM 与通信处理器的功能整合：288055-01 将机架接口（组态、机架级控制、RUN/PROGRAM 钥匙锁）与通信处理器的持续数据采集能力整合于单模块，省去外置 TDXnet 的机柜空间与接线，是 3500 系统数据链路的现代化简化方案。
深度波形与事件数据采集：该模块支持 48 通道波形采集、报警前后的静态值与波形自动捕获、基于转速窗口触发的启停机数据采集——这些能力为 System 1 的故障诊断、根因分析与寿命管理提供了完整的数据基础。
Ethernet 化的开放接入：通过 10/100Base-TX 或 100Base-FX 光纤 I/O 模块，TDI 以 TCP/IP 方式同时支持 BN Host 与 BN TDI 协议，组态软件、数据采集软件与 System 1 可并发接入，多用户诊断架构易于搭建。
在部署 System 1 状态监测与诊断软件的 3500 系统中，288055-01 作为机架 1 号槽位的标准 TDI 使用，持续采集稳态与瞬态数据。在启停机过程分析、报警事件回溯与关键机组故障诊断中，该模块的波形采集能力为核心数据源。在存量 RIM 系统的 Ethernet 化升级中，TDI 按"拔 RIM → 拔 RIM I/O → 插 TDI I/O → 插 TDI"的顺序替换安装。
146031-01 / 146031-02：配套的 Ethernet I/O 模块（10/100Base-TX / 光纤）。
3500/22M-01-01-00：由 288055-01 + 146031-01 构成的标准订货配置。
123M4610：10 英尺 A-to-B USB 电缆。
3500/09-AAA-BBB：动态数据通道使能磁盘（稳态点 + 瞬态点 ≤672）。
138607-01：渠道标注的 3500/22M 系列相关部件号（需与官方清单核对）。
安装前准备：从 RIM 升级时必须按官方顺序操作——移除 RIM、移除 RIM I/O、插入 TDI I/O、插入 TDI；RIM I/O 留在机架内将损坏 TDI。确认全部监测模块与 TDI 兼容。设置 127 位地址开关，Ethernet I/O 网线长度不超过 100m（TX）/ 2000m（FX）。
维护建议：观察 OK / TX-RX / TM / CONFIG OK LED 判断 TDI 与机架健康状态。前面板 USB 电缆最长 5m（随附 3m）。动态数据通道数受 3500/09 使能磁盘限制，扩容按点数规则订购。注意 TDI 不属于关键监测路径，其故障不影响机组的自动保护功能。
我们供应的 288055-01 均为原厂封装，附带出厂检验文件与 USB 电缆。我们承诺提供 RIM→TDI 升级的顺序指导、通道使能磁盘的点数规划及 System 1 接入的调试支持。
