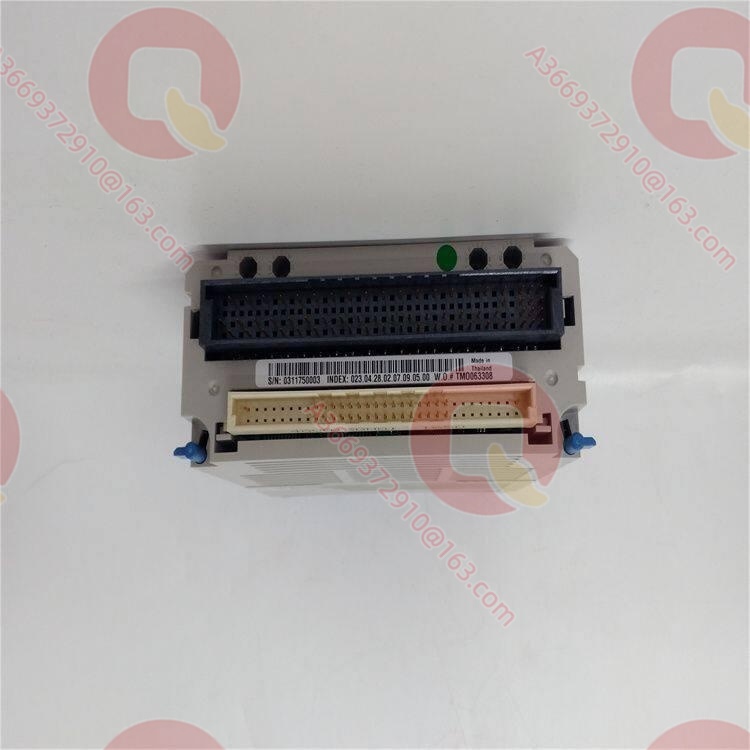

Emerson 5X00070G04 毫伏模拟量输入电子模块 5X00070G04

产品概述

5X00070G04 是 Emerson（原 Westinghouse）Ovation 分散控制系统高速模拟量输入电子模块家族中的毫伏输入版本，采用 14 位 A/D 转换、8 通道独立隔离架构，对应 ±20 mV、±50 mV、±100 mV 三档低电平毫伏信号输入，是 Ovation I/O 家族中面向热电偶与毫伏级弱信号采集的专用型号nordwel.com+1。

依据官方《Ovation I/O Builder》(U3-1044) 的组态定义：5X00070G04 对应"模拟量输入 14 位（±20 mV / ±50 mV / ±100 mV）带温度补偿、中速"的通道类型，与 Personality 模块 1C31227G04 配套构成完整的毫伏输入子系统dcsmodule.com+1。官方参考手册同时指出，高速模拟量输入模块家族不提供热电偶冷端补偿（cold junction）的板内实现，冷端补偿需通过外部 Personality 模块或软件侧处理——因此 5X00070G04 在接入热电偶信号时，需按项目设计完成冷端补偿方案plcdcsmodule.com。由于毫伏信号电平极低（数十毫伏），模块采用高输入阻抗（10 MΩ）与高介电隔离（1500 VAC）设计，是电厂锅炉汽温、汽机缸温等热电偶采集回路的关键 I/O 组件dcssaul.com。

技术规格

主要特点和优势

三档毫伏量程灵活配置：5X00070G04 支持 ±20 mV、±50 mV、±100 mV 三档量程，覆盖常用热电偶（如 K 型、J 型、E 型）在典型测温范围内的输出区间，同一模块通过组态适配不同热电偶类型，避免因量程差异更换模块dcssaul.com+1。

10 MΩ 高输入阻抗：极高的输入阻抗使模块对信号源侧的负载效应极小，热电偶及毫伏变送器的原始输出不会被测量电路拉偏，保证低电平信号的测量保真度dcssaul.com。

1500 VAC 高介电隔离：通道对逻辑/机壳提供 1500 VAC 介电隔离，远高于一般模拟量输入模块的隔离等级，为毫伏级弱信号在长电缆、复杂接地环境下提供更强的抗干扰与安全屏障dcssaul.com。

±0.1% 测量精度：模块精度达 ±0.1% of reading，配合 14 位分辨率，可分辨毫伏量级信号的细微变化，满足锅炉汽温、汽机缸温等关键温度参数的精细化监视需求。

差分输入抗共模干扰：8 通道均采用差分输入方式，对长电缆引入的共模噪声具有较强的抑制能力，适合热电偶信号从现场远距离引至 I/O 机柜的场景。

应用领域

5X00070G04 部署于采用 Ovation DCS 的火电厂、核电厂、联合循环电站、水电站及石化自备电厂的温度采集 I/O 机柜内dcssaul.com+1。典型场景包括：锅炉过热器、再热器汽温热电偶信号采集；汽机高中压缸、轴承金属温度热电偶接入；发电机定子绕组温度监测；加热炉、反应器等石化装置高温测点的辐射高温计与专用毫伏传感器接入。

由于毫伏信号电平低、易受干扰，5X00070G04 的 10 MΩ 高阻抗与 1500 VAC 隔离设计使其在长距离热电偶电缆、复杂接地环境下仍能保持测量稳定，是电厂温度监视层（区别于 4–20 mA 压力/流量层）的核心 I/O 选型。需要注意的是：官方手册明确该模块家族不含板内热电偶冷端补偿，接入热电偶时需通过 Personality 模块或软件侧完成冷端补偿方案设计plcdcsmodule.com。在远程 I/O 架构中，模块亦可随标准 I/O 安装在远程节点机柜内，将远离控制器的热电偶信号就地汇入 Ovation，显著缩短毫伏级信号电缆长度。

相关产品

5X00070G01：同系列高速模拟量输入电子模块（4–20 mA 电流输入），量程并列选型plcdcsmodule.com。
5X00070G02：同系列高速模拟量输入电子模块（±1 V 电压输入），电压量程版本。
5X00070G03：同系列高速模拟量输入电子模块（±5 V / ±10 V 电压输入），标准电压信号场景版本。
1C31227G04：毫伏输入 Personality 模块，与 5X00070G04 配套使用meloautotech.com。
1C31129G01 / G03：Ovation RTD 输入模块（电子/Personality 对），RTD 温度信号（Pt100 等）专用选型。
1C31224G01 / 1C31227G01：Ovation 标准模拟量输入电子/Personality 模块对（4–20 mA），一般采集场景。
1C31203G01 / 1C31204G01 / 1C31205G01：远程节点控制器组件，毫伏输入模块在远程节点机柜内部署时的配套设备。

安装与维护

安装前准备：确认现场热电偶/毫伏传感器类型与量程档位（±20 / ±50 / ±100 mV），并确认冷端补偿方案（外部 Personality 或软件侧）已按项目设计落实；将 1C31227G04 Personality 模块安装于 5X00070G04 前方槽位；按端子排接线图接入各通道热电偶正负极（注意极性）与屏蔽层（机柜入口单端接地），毫伏信号电缆必须采用补偿导线并避免与动力电缆并行敷设；上电后通过 I/O Builder 下装通道组态（选择热电偶类型与量程档），并在已知温度点核对各通道读数。

维护建议：大修期间对每通道做已知温度点校验，记录偏差作为历史基线；测量各通道输入阻抗与绝缘电阻，检查热电偶接线端子紧固、补偿导线屏蔽接地连续性与 Personality 模块浪涌保护网络状态。若某通道读数漂移或异常，先在 Personality 端子处测量热电偶毫伏输出并检查冷端补偿，再判断故障位于热电偶、补偿导线还是电子模块。5X00070G04 为长期免维护设计，建议按机柜通道数配置 1–2 块备用电子模块，与 1C31227G04 成对存放。

产品保障

所供 5X00070G04 均经过外观检验、毫伏注入精度测试（在 ±20/±50/±100 mV 三档注入 10/45/90 mV 等标准信号验证 A/D 线性与 ±0.1% 精度）、1500 VAC 介电隔离抽检与热稳定性扫描，符合原厂制造规范，提供自发货之日起 12 个月质保。该型号虽属成熟停产件，但备件渠道稳定，常规数量现货可发，配套的 1C31227G04 Personality 模块及同系列 G01/G02/G03 版本可成组供货。技术团队熟悉 Ovation 毫伏输入子系统的组态、冷端补偿方案与故障定位方法，可协助客户完成热电偶类型确认、量程配置核对与替换方案落地，为存量 Ovation 电厂机组检修提供可靠支持。
