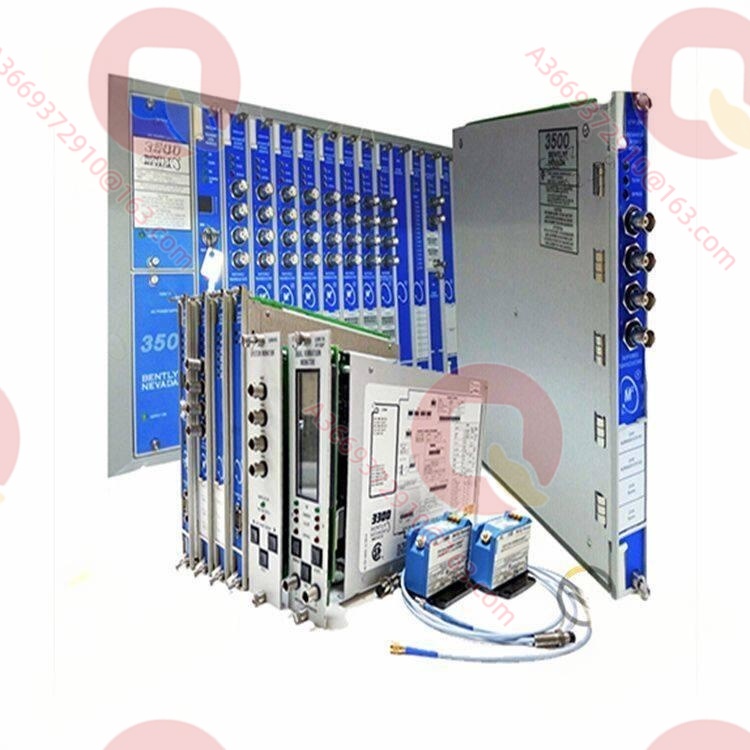

Bently Nevada 3500 机械保护监测系统框架 Bently Nevada 3500

产品概述

3500 是 Bently Nevada（现属 Baker Hughes/Bently Nevada 品牌）推出的业界标准机械保护监测系统框架。作为一个高度模块化的平台，3500 系统旨在为旋转机械（如汽轮机、压缩机、泵）提供连续的实时监测，防止因机械故障（如不平衡、不对中、轴承磨损）导致的灾难性损坏。

在大型石化或电力企业中，单台关键机组的停机损失往往高达数百万。3500 系统通过集成的传感器接口，能够同时采集径向振动、轴向位移、轴转速及偏心度等关键参数，并在参数越限时立即触发停机继电器。这种主动式的保护策略，解决了传统巡检无法及时发现故障隐患的痛点。

该系统的核心优势在于其灵活的“积木式”架构，用户可以根据监测点数量自由插入不同的监测模块（如位移监测、速度监测）到标准机架中。这种设计既满足了 API 670 等国际标准的严苛要求，又为未来系统扩展提供了极大的便利性。

技术规格

主要特点和优势

API 670 兼容的高可靠性架构：3500 系统完全遵循石油和天然气行业最严格的 API 670 标准。其模块化的冗余设计允许关键部件（如电源、通信）进行热插拔和双备份，确保在单一模块发生故障时，整个监测系统仍能持续工作，不会导致机组误跳闸。
卓越的信号处理与抗干扰能力：每个监测模块内部都集成了高精度的 A/D 转换器与数字滤波技术，能够从嘈杂的工业现场环境中精准提取微弱的振动信号。3500 系统独特的“OK”路径监测功能，实时监控探头与接线回路的状态，一旦传感器断线或短路，立即发出警报，防止虚假信号误触发停机。
无缝的数据集成与远程访问：通过配置 3500/92 网关模块，3500 系统能将海量的波形数据与趋势数据上传至工厂局域网。运维人员可以通过连接 DCS 或独立的 PC 机，实时读取机组的振动频谱图，辅助故障诊断，无需人员长期驻守在危险的机组现场。

应用领域

在大型炼化企业的透平压缩机组中，3500 系统是核心安全仪表系统（SIS）的一部分。它实时监测转子在滑动轴承中的相对位移，一旦检测到油膜振荡或轴位移超过危险阈值，立即切断燃料供应，防止压缩机叶片与机壳发生碰撞摩擦。

在火力发电厂的汽轮机保护系统中，该系统负责监测转子振动与轴向位移。3500 能够记录瞬态启停过程中的振动瀑布图，帮助工程师分析转子临界转速与动平衡状态，为机组的计划性检修提供数据支撑。

在风力发电或大型泵站中，该系统也常用于监测齿轮箱的高速轴承状态，通过高频包络解调技术，提前发现轴承滚道剥落的早期征兆，实现预测性维护。

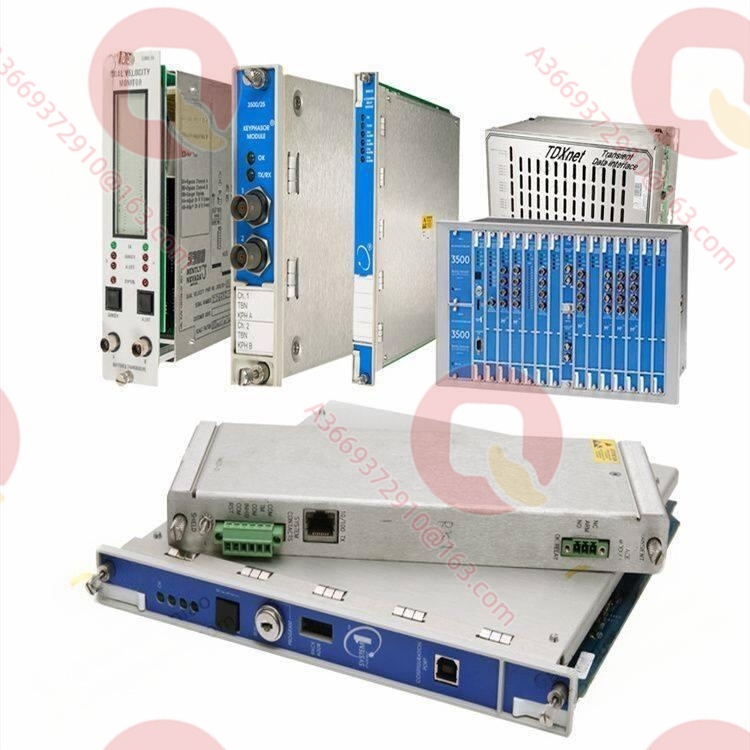

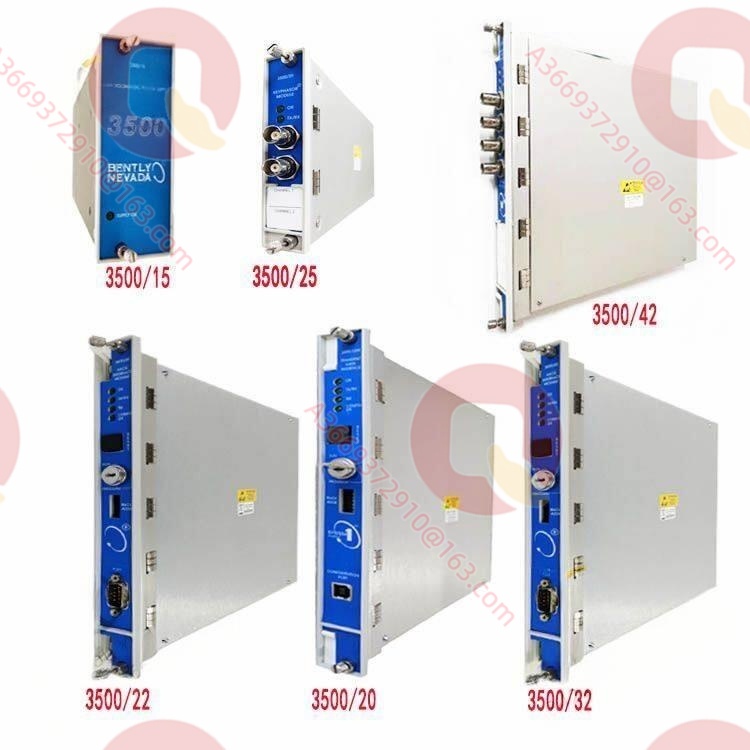

相关产品

• 3500/42M：配套使用，位移/速度加速度监测模块。
• 3500/22M：配套使用，瞬态数据接口模块，用于记录启停机数据。
• 3500/15：配套使用，交流电源模块。
• 3300 XL 8mm：配套使用，用于连接该系统的电涡流传感器。
• 125388-01：配套使用，连接传感器的前置器延伸电缆。

安装与维护

安装前准备

安装 3500 机架前，需确认控制柜的接地阻抗小于 1 欧姆。由于系统包含大量模拟信号线，必须将信号线与动力电缆分槽敷设，且屏蔽层需在机柜端单点接地。插入监测模块时，请务必确认背板针脚无变形，严禁带电插拔电源模块以外的其他模块。

维护建议

定期检查 3500 机架面板上的指示灯状态，确认所有通道均处于“OK”状态。每季度应通过系统菜单检查并备份组态配置文件。若发现特定通道监测数据跳变，应优先使用现场校验仪模拟信号输入，排除是传感器故障还是监测模块增益漂移。在更换模块后，需重新校准该模块的报警阈值。

产品保障

我们提供全系列的 3500 系统备件保障，包括核心监测模块、电源模块及通信网关。所有备件均经过静态功能测试与高温老化筛选，确保在高温、高湿及强振动的工业现场长期稳定运行。我们承诺对出库的每一个模块进行原厂兼容性测试，并提供 API 670 标准的选型咨询，确保您的关键机组监测系统绝对可靠、万无一失。
