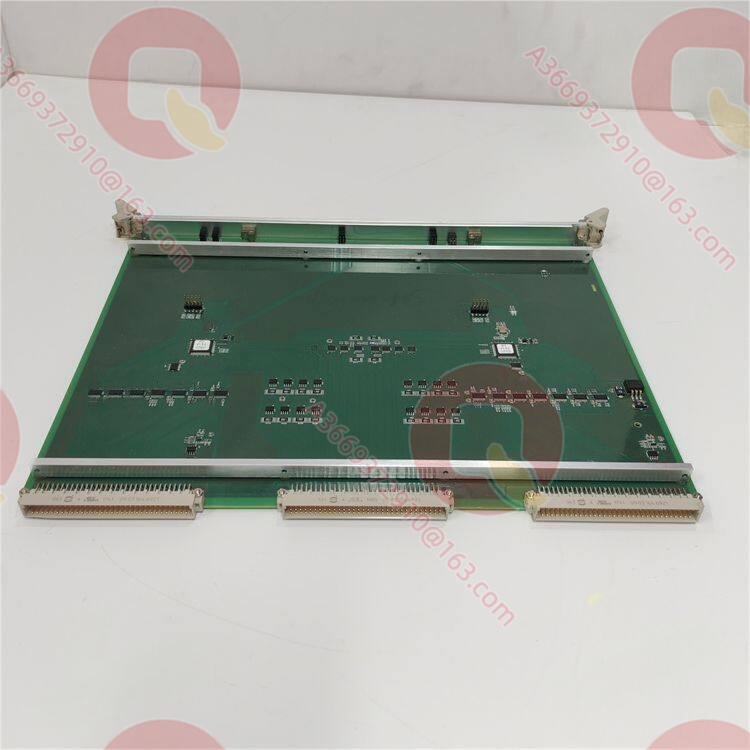

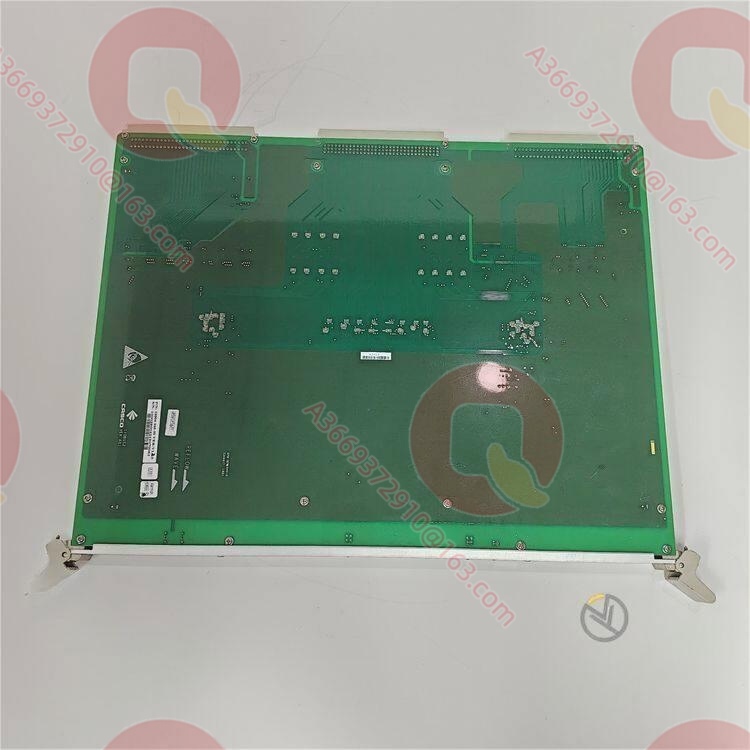

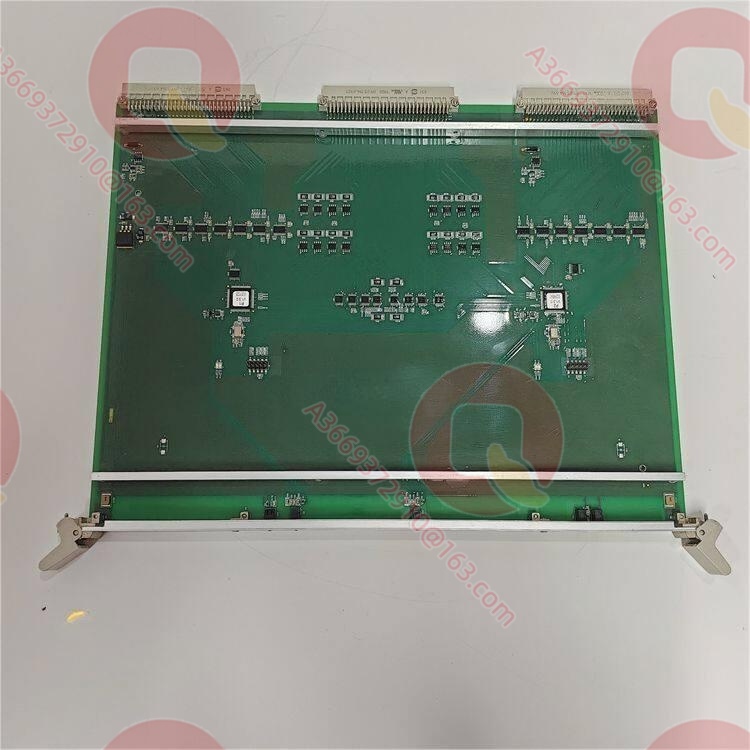

ALSTOM I/OBUS2 12004-103-01 VER:V1.20 输入输出总线接口板 I/OBUS2 12004-103-01 VER:V1.20

产品概述

阿尔斯通 I/OBUS2 12004-103-01 VER:V1.20 是 iLock 智能安全型计算机联锁系统联锁处理子系统（IPS）中的输入输出总线接口板，承担安全逻辑运算板（VLE）与底层输入输出板之间信息交换的核心通道职责docin.com+1。该模块不仅是数据转发的物理链路，更内置了为输入板测试数据与输出板端口校验数据提供存储空间的专用存储区，并集成逻辑与时序电路，对输出端口实施连续动态校验，是构成 iLock 系统"故障—安全"闭环的关键硬件节点wenkub.com+1。

iLock 平台基于"2取2"双系热冗余安全架构，并叠加独立的故障—安全校验 CPU，采用 NISAL 专利技术，由卡斯柯信号有限公司从法国阿尔斯通引进并于 2006 年通过 ALSTOM 安全审查、2008 年获得铁道部行政许可，广泛应用于城市轨道交通与国铁干线联锁系统docin.com+1。I/OBUS2 12004-103-01 VER:V1.20 在该架构中通过母板总线与 VLE、VPS 板交换信息，并通过 I/OBE2 扩展板实现差分驱动，连接 VIIB16 双采安全输入板与 VOOB8 安全型双断输出板docin.com+1。

其核心价值在于：在早期 iLock 系统备件逐步停产、原厂技术支持弱化的背景下，为运行已超过十五年的联锁平台提供与原机架母板完全匹配的硬件替换方案，避免因单点板卡老化导致的联锁逻辑中断、道岔位置采集失效或信号机输出失控，保障轨道交通运营的连续性与乘客安全。

技术规格

主要特点和优势

故障—安全架构的数据枢纽：I/OBUS2 12004-103-01 VER:V1.20 并非普通的 I/O 转发板，而是 iLock 系统"2取2"双通道安全架构中的关键节点。VLE 板内 CPU1 与 CPU2 分别引出两条总线，CPU1 控制 I/O 总线通道一，对应 VIIB 的采集总线与 VOOB 的正电输出及校验；CPU2 控制通道二，对应 VIIB 的另一端采集与 VOOB 的负电输出及校验docin.com+1。模块为两路独立通道提供物理隔离的传输路径，任一通道出错即触发安全导向，确保道岔与信号机在硬件故障时不会呈现危险侧显示。
输出端口连续校验机制：模块内置逻辑与时序电路，对 VOOB 板输出端口实施不间断动态校验，实时比对 VLE 下发指令与实际驱动状态的一致性wenkub.com+1。该机制与 VPS 板配合，VPS 每 50ms 进行一次安全校验周期，校验通过后才向安全型继电器 VRD 提供励磁电压，VRD 吸起后才会向 VOOB 提供 KZ-KF 输出电源；任一周期检出错误，VRD 立即失磁并切断全部安全型输出电源book118.com。
测试数据缓存与在线诊断支撑：I/OBUS2 12004-103-01 VER:V1.20 为输入板的测试数据和输出板的端口校验数据提供专用存储空间，支持联锁系统在不中断运行的情况下对前端采集回路进行在线自检，使维护人员能够在非天窗时段快速定位通道级故障docin.com+1。
多机架差分驱动扩展：模块与 I/OBE2 扩展板协同工作，通过差分驱动方式连接更多 I/O 机架，单系统最多可配置 12 块 I/OBUS2 板，满足大型枢纽站上百组道岔与信号机的 I/O 容量需求docin.com+1。
无缝兼容与运维经济性：模块针对 iLock 原有母板总线进行严格的电气与协议优化，替换故障板卡时无需修改联锁逻辑或重新编译站场数据，直接插入即可恢复系统数据链路，显著缩短联锁软件重新安全认证的周期与改造成本。

应用领域

该模块主要部署于城市轨道交通与国铁干线的计算机联锁系统（CBI）中，I/OBUS2 12004-103-01 VER:V1.20 作为联锁处理子系统的总线核心，负责连接 VLE 安全逻辑运算板与 VIIB16 双采安全输入板、VOOB8 安全型双断输出板，保障道岔位置采集、信号机点灯控制及轨道电路状态判别的实时性与安全性docin.com+1。

在大型铁路枢纽站及编组场，该模块通过多机架差分扩展架构支撑上百组道岔与信号机的联锁逻辑运算，解决高密度 I/O 场景下数据吞吐与双通道安全校验的瓶颈。对于地铁车辆段联锁、城际铁路区域联锁及非设备集中站的现地控制工作站，它同样作为关键备件，保障联锁运算与现场执行层之间的数据一致性与故障—安全特性docin.com。

此外，在电厂与重工业现场的 ALSTOM 工控平台中，I/OBUS2 12004-103-01 VER:V1.20 也可作为控制器与远程 I/O 站之间的总线通信桥梁，支撑安全联锁、过程监测及设备状态采集等场景的底层数据交互，适用于制造自动化、能源管理及智能交通管理等工业控制领域cxzdhsb.com。

相关产品

ALSTOM I/OBE2 12004-104-00：输入输出总线扩展板，配套使用，通过差分驱动扩展更多 I/O 机架docin.com+1。
ALSTOM VLE：安全逻辑运算板，配套使用，通过 I/OBUS2 选址读取输入输出并执行联锁运算docin.com+1。
ALSTOM VPS 12004-102-03：安全校验板，同平台，独立于 VLE 对系统进行全面安全检查并控制 VRD 继电器cxzdhsb.com+1。
ALSTOM VIIB16：双采安全型输入板，配套使用，为双 CPU 分别提供 16 路采集接口wenkub.com+1。
ALSTOM VOOB8：安全型双断输出板，配套使用，驱动 8 对正负电输出并接受连续校验wenkub.com+1。
ALSTOM N897164610L：同系列热插拔 I/O 模块，功能扩展，支持冗余与远程监控，最多 32 个扩展机架eepw.com.cn。

安装与维护

安装前准备：在将 I/OBUS2 12004-103-01 VER:V1.20 插入机架前，必须将联锁系统切换至备用机并断开机柜主电源，防止带电插拔损坏母板总线金手指。检查母板插槽针脚是否变形或氧化，使用专用接点清洁剂清理触点。操作人员需佩戴防静电手套与腕带，避免静电击穿板载 CMOS 器件。插入时核对母板定位销位置，确保总线针脚完全啮合，避免偏插导致地址线短路。安装后需在夜间天窗期进行联锁机 A/B 切换试验，验证新板卡在双系热冗余架构下的数据一致性与同步灯状态docin.com+1。
维护建议：在系统运行期间，应定期检查 I/OBUS2 12004-103-01 VER:V1.20 面板指示灯的闪烁状态，正常工作时总线通信指示灯应呈规律性闪烁，若常亮或常灭需立即排查母板总线或 VLE 板状态。建议每年结合联锁机年检，利用维护终端读取模块内部的端口校验日志，分析输出端口动态校验的误码率趋势。对于长期备用的模块，应存放在温度低于 30°C、湿度低于 60% 的防静电干燥柜中，并每半年进行一次通电烘机，防止电解电容干涸失效。

产品保障

我们供应的 I/OBUS2 12004-103-01 VER:V1.20 模块均经过专业工控测试平台验证，涵盖母板总线通信一致性测试、输出端口连续校验逻辑验证、双通道数据同步性测试、全负载高温老化筛选及静电放电敏感度测试。承诺提供长达 12 个月的质量保修期，依托完善的全球供应链与资深轨道交通信号技术团队，确保每一件备件具备完整的可追溯性与现场即插即用的可靠性，为联锁系统及工业控制关键基础设施的持续安全运行提供坚实的硬件后盾。
