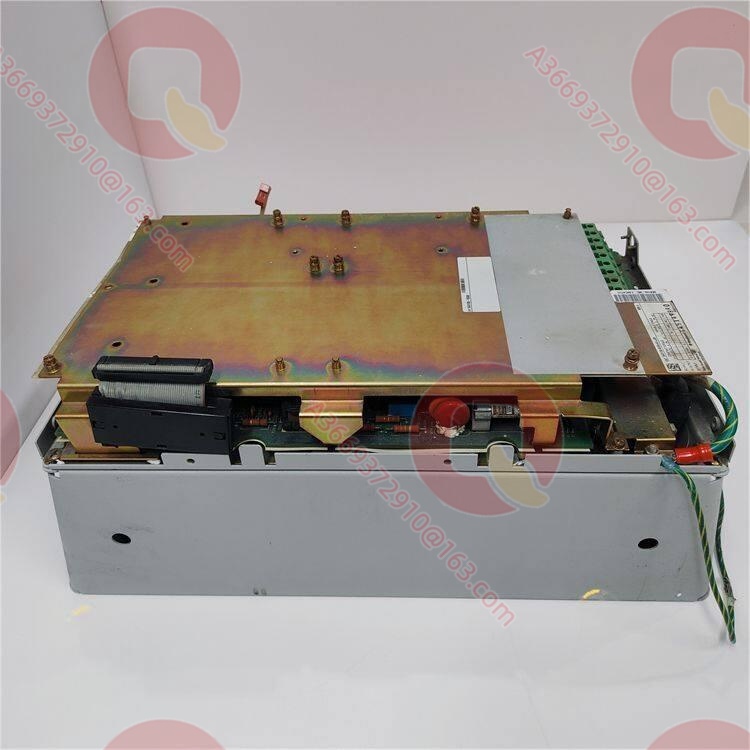

Allen-Bradley SA3100-R030-AX-L6R 全数字交流伺服驱动模块 SA3100-R030-AX-L6R

产品概述

SA3100-R030-AX-L6R（配套编号 T491498R0）是罗克韦尔自动化 Allen-Bradley 早期 S-Class 运动控制平台下的一款三相交流伺服驱动模块，定位于中功率、高动态响应的工业定位与同步控制场景。该型号隶属 SA3100 全数字伺服放大器系列，“R030” 表示其在 460V 三相输入下的额定连续输出电流等级为 30A，可驱动 1326AB、MP 系列等永磁同步伺服电机，覆盖中等惯量负载的高速加减速需求。

在传统直流调速或开环变频方案难以兼顾定位精度与转矩动态的工况下，SA3100-R030-AX-L6R 通过内嵌的数字电流环、速度环与位置环三闭环矢量算法，配合高分辨率反馈接口，实现了亚弧分级的定位重复性。其 “AX” 后缀对应增量式编码器反馈接口配置，“L6R” 则表征该驱动器的面板/连接器布局与配套电缆规格，便于在 S-Class 机架或独立柜装方式中灵活部署。

配套标识 T491498R0 通常用于厂内物料追溯与装配批次管理，与 SA3100-R030-AX-L6R 主型号共同构成完整的可追溯交付单元，适合作为老旧产线维护备件或 S-Class 平台延寿改造的核心执行单元。

技术规格

主要特点和优势

高动态转矩响应：SA3100-R030-AX-L6R 采用数字 DSP 内核执行电流环刷新，电流环带宽可达数百赫兹，使电机在毫秒级完成额定转矩到峰值转矩的跃升，特别适合注塑机射胶、飞剪同步等突加负载工况，避免了模拟放大器因温漂导致的环增益衰减。
兼容老系统与多电机适配：该驱动器支持 1326AB、MP 系列伺服电机，反馈接口可适配增量式编码器与旋变信号，便于在原有 S-Class / IMC 控制架构中无缝替换故障放大器，无需改造上位机架与背板，显著降低了老旧产线延寿改造的工程量。
免维护与现场诊断能力：SA3100-R030-AX-L6R 前面板集成状态指示与故障代码显示，结合 DriveExecutive / SerCos 配置工具可读取电流、速度、母线电压等实时波形，实现故障后黑匣子回放。功率部分采用强制风冷与无电解电容优化设计，延长了在高温车间内的电容器寿命，减少非计划性停机更换。配套编号 T491498R0 保障了备件批次的一致性，避免新旧固件混用引发的参数兼容问题。

应用领域

SA3100-R030-AX-L6R 主要部署于需要高精度定位与多轴同步的离散制造与重载运动场景。在汽车焊装线与车身输送系统中，该驱动器用于驱动滚床、升降台与定位夹具伺服轴，依靠其 30A 连续电流能力带动中惯量负载完成精准对位，保障节拍稳定性。

在印刷包装行业，多色凹印机与高速分切机的色套准与张力控制对速度环刚性要求极高，SA3100-R030-AX-L6R 的高带宽速度环能够抑制负载突变引起的速度跌落，维持套色精度。在冶金连铸与轧钢辅助传动中，该驱动器常用于辊道同步与剪切定位；在半导体晶圆搬运与 CNC 机床辅助轴中，则承担高速点到点定位职责。对于仍运行 S-Class 平台的存量产线，该型号也是延寿维护的关键备件。

相关产品

SA3100-R020-AX-L6R：同系列 20A 版本，适用于较低功率伺服轴，可作降容替换。
SA3100-B030-AN-L6R：230V 输入版本 30A 驱动器，用于低压配电场合，同平台不同电压等级。
SA3100-B020-AA-L6R：同系列 230V/20A 版本，配套小功率电机应用。
SA3100-SPM02：SA3100 系列状态显示 LED 板，配套使用用于故障诊断。
2098-DSD-030-SE：Ultra 3000 系列 30A 伺服驱动器，SA3100 的后继升级平台，支持 SERCOS 通信。
1326AB-B730E-21：配套永磁同步伺服电机，与 SA3100-R030-AX-L6R 组成完整伺服执行单元。
2094-BC04-M03-S：Kinetix 6000 系列伺服驱动，SA3100 平台的功能替代与升级方向。

安装与维护

安装前准备：在部署 SA3100-R030-AX-L6R 前，应核对控制柜内三相进线电压是否处于 360–480V 范围，并确认进线电抗器与制动电阻已按 30A 等级选配，避免母线泵升损坏功率器件。安装位置需预留上下通风间距，环境温度不超过 55°C，且避免灰尘与金属屑直接进入风道。反馈电缆必须使用 AB 指定屏蔽双绞线，并与动力线分槽走线，防止编码器信号被高频 PWM 干扰。

维护建议：日常巡检重点关注 SA3100-R030-AX-L6R 面板故障指示与散热风扇运转状态，若风扇异响应立即更换以防功率模块过温。每 12 个月建议通过配置软件导出运行参数与故障日志，对比出厂默认值排查漂移。母线电容寿命通常为 7–8 年，对运行年限较长的备件应进行容量与 ESR 测试，必要时提前更换。更换驱动器时需核对配套编号 T491498R0 与固件版本一致性，避免与旧版电机参数文件冲突，上电后须执行相序识别与零偏标定方可投入运行。

产品保障

我们供应的每一台 SA3100-R030-AX-L6R（T491498R0）均经过上电老化、电流环动态响应与反馈通道完整性测试，确保关键参数符合 S-Class 平台出厂基准。作为深耕工控备件领域的专业供应商，我们提供 12 个月质保周期，并针对该停产型号建立了长期备件库存与全球寻源网络，保障老旧产线的连续运行。技术团队熟悉 SA3100 系列调试与故障诊断流程，可为您提供从备件选型匹配、电机参数整定到现场开车指导的端到端支持，最大程度降低停产损失。
