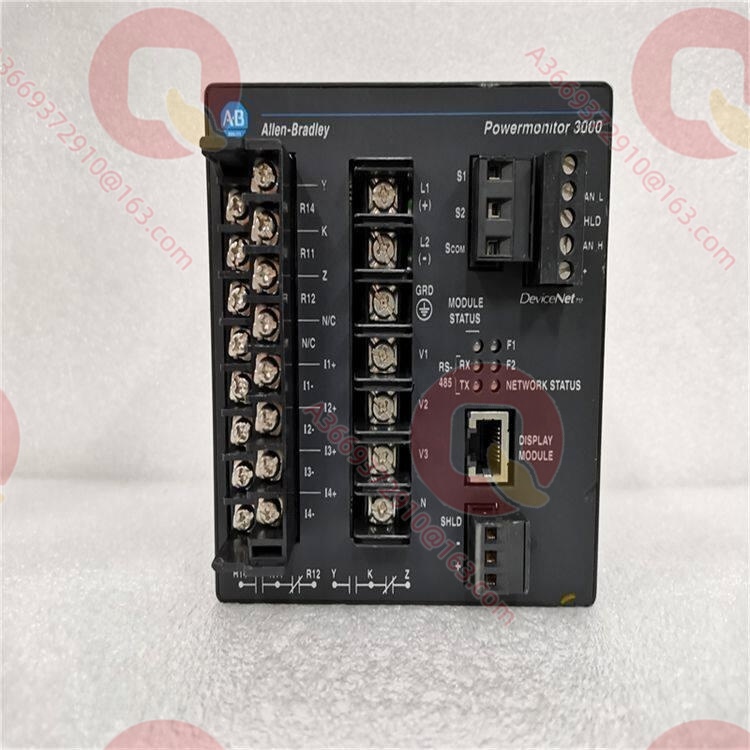

Allen-Bradley 1404-M405A-DNT 电力监测主模块 1404-M405A-DNT

产品概述

1404-M405A-DNT 是罗克韦尔自动化 Allen-Bradley Bulletin 1404 PowerMonitor 3000 系列的电力监测主模块，带有 DeviceNet 通信端口，用于中低压配电与用电设备的实时电能监测与能量管理。该模块在系统中承担三相电量采集、需量计算、定值越限判断与 I/O 控制输出的核心任务，同时通过 DeviceNet 与 RS‑485 双端口将数据上传至上位监控系统。在工业配电与能效管理场景中，传统电量变送器仅提供单一量测输出，难以支撑需量预测、谐波分析与越限联锁等复杂逻辑，1404-M405A-DNT 将高精度计量、逻辑运算与数字通信集成于同一主模块，有效解决了多装置拼凑带来的接线复杂、数据不同步与维护困难等痛点。

作为 PowerMonitor 3000 的“Master Module”，1404-M405A-DNT 可直接接入 600V 以下系统（更高电压配 PT），配合 5A CT 实现三相有功、无功、视在功率及功率因数等全电量测量，并内置数据日志与定值动作功能，支撑节能分析与负荷优化。型号后缀 -DNT 表示该模块在原生 RS‑485 端口基础上增加了 DeviceNet 通信接口，支持两个端口并行使用，便于直接集成到 DeviceNet 控制网络中rockwellautomation.com+1。

技术规格

主要特点和优势

双端口并行通信架构：1404-M405A-DNT 在原生 RS‑485 端口基础上增加 DeviceNet 通信端口，两个端口可同时使用，既可接入传统 Modbus/DF1 主站，又可接入 DeviceNet 扫描器，实现不同系统间的数据共享与冗余通信rockwellautomation.com+1。DeviceNet 端口支持 125k/250k/500k 波特率及自动波特率识别，节点地址与波特率均可远程配置，更新速率 I/O 通道最小 100ms，显式报文最小 250msrockwellautomation.com。

高精度全电量与需量计量：模块提供三相电压、电流、有功/无功/视在功率、功率因数、频率等全电量测量，并支持需量周期与预测需量计算，配合定值与数据日志，支撑节能分析与负荷调度rockwellautomation.com+1。M5/M6/M8 精度等级达 0.05% FS，功率计量符合 ANSI C12.20 / EN 60687 Class 0.5，适用于计费级与节能考核场景rockwellautomation.com。

集成逻辑与 I/O 控制能力：1404-M405A-DNT 内置 4 路光隔状态输入和 1 组 Form C 继电器 + KYZ 脉冲输出，可直接用于断路器状态监视、越限跳闸、脉冲输出累计等控制逻辑，无需额外 PLC 即可实现简单的联锁与保护功能rockwellautomation.com+1。状态输入内部提供 24V DC，仅允许干接点接入，避免外部电压误接损坏模块rockwellautomation.com。

宽量程与强电磁兼容设计：电压输入可覆盖 20–600V AC，直接接入 480V 及以下系统；电流输入在 5A 标称下具备 3 倍 crest factor 能力，适用于冲击性负荷dosupply.com+1。模块通过 ANSI/IEEE C37.90.1 浪涌抗扰度测试，满足变配电站严酷电磁环境要求rockwellautomation.com。

应用领域

在变电站与配电中心，1404-M405A-DNT 用于 400V/690V 母线及馈线回路的三相电量监测与需量管理，通过 DeviceNet 将实时功率、功率因数与需量数据上传至 SCADA/EMS，支撑负荷预测与无功补偿策略rockwellautomation.com。在大型工厂的能效管理系统中，该模块对变压器、大电机与整流装置等关键回路进行节能监测，结合数据日志与定值越限报警，帮助识别高耗能设备与不合理运行方式。

在石化与冶金项目的配电改造中，1404-M405A-DNT 替代传统电量变送器与继电器组合方案，将计量、逻辑与通信合并到同一主模块，减少接线数量与柜内安装空间，同时通过双通信端口同时接入保护与监控两个系统rockwellautomation.com+1。对于市政水厂、数据中心等需要对多回路进行集中监测的场景，可多台 PowerMonitor 3000 通过 DeviceNet 组网，统一上送至电力监控后台，实现全厂能耗可视化与越限联动。

相关产品

1404-M405A-000：同系列基础型主模块，仅 RS‑485 通信，无 DeviceNet 端口，适合简单 Modbus/DF1 组网plchardware.com
1404-M405A-232：带 RS‑232 可选通信端口的主模块，适合点对点与上位机串口通信gsaadvantage.gov
1404-M405A-RIO：带 Remote I/O 接口的版本，可直接接入 SLC500/PLC‑5 RIO 网络nordwel.com
1404-M405A-ENT：带 EtherNet/IP 端口的版本，适合接入 ControlLogix/CompactLogix 以太网架构dosupply.com
1404‑DM：配套显示模块（Display Module），与 1404-M405A-DNT 本地连接，用于参数配置与就地显示rockwellautomation.com
1404‑M4/M5/M6/M8：不同功能等级的主模块系列，M5/M6/M8 提供更高精度与高级功能（如暂态捕获）rockwellautomation.com
Bulletin 1426：Rockwell 推荐的 1404 PowerMonitor 3000 升级替代平台，用于新项目或整体替换rockwellautomation.com

安装与维护

安装前准备：将 1404-M405A-DNT 安装到控制柜或低压柜内时，需确保环境温度在 -20…+60°C 范围内，并保留上下至少 50mm 的通风间隙rockwellautomation.com。接线前应核对控制电源类型（A 型为 120–240V AC 或 125–250V DC），使用独立电源供电，推荐 1A 慢熔熔断器作为保护rockwellautomation.com。CT 二次回路严禁开路，必须在靠近模块处设置短接端子排，以便在维护时先短接 CT 再断开模块rockwellautomation.com+1。DeviceNet 电缆使用屏蔽双绞线，并按规范在两端正确接地，以保证通信可靠性rockwellautomation.com。

维护建议：日常运行中应定期检查 1404-M405A-DNT 的显示模块状态指示与通信状态，若发现通信中断或数据异常，优先检查 DeviceNet 电缆屏蔽与终端电阻配置rockwellautomation.com+1。利用模块自诊断功能（状态字、看门狗等）可快速定位是测量回路还是通信链路故障rockwellautomation.com。在停送电或更换 CT/PT 时，必须先短接 CT 二次，防止危险高压产生rockwellautomation.com+1。长期停机后再次上电前，建议使用调压器缓慢升压，使模块内部电容重新极化，避免合闸瞬态损坏电源回路。
