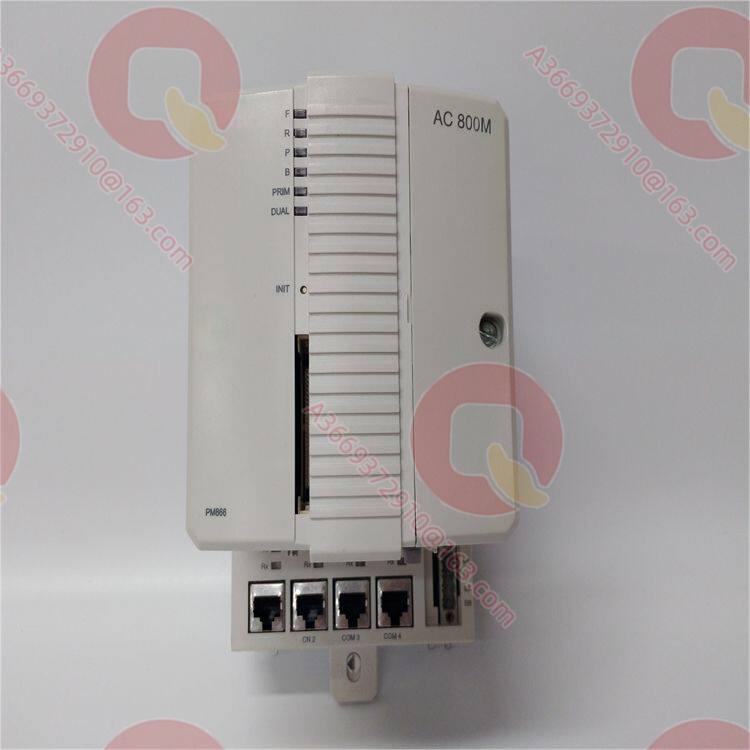

ABB PM866AK02 3BSE081637R1 冗余处理器单元（AC 800M 冗余 CPU 套件） PM866AK02 3BSE081637R1

产品概述

PM866AK02 3BSE081637R1 是 ABB Ability™ System 800xA 平台下 AC 800M 控制器家族中的冗余处理器单元，硬件编号对应完整冗余 CPU 套件。该型号以 PM866A CPU 为核心，通过配套 TP830 底板、TB807 终端器、TK850/TK851 冗余链路电缆等，实现控制器级的热备冗余，专门面向对可用性与安全性要求极高的连续生产过程。它解决了传统单机控制器在 CPU 故障、电源闪断或通信链路中断时导致非计划停车的痛点，为电力、油气等关键行业提供了毫秒级切换的高可用控制方案。

在系统架构中，PM866AK02 3BSE081637R1 承担着实时逻辑解算、过程调节、I/O 扫描与网络通信的核心职能，同时具备 CPU、CEX-Bus、通信接口及 S800 I/O 的全链路冗余能力。其 133 MHz PowerPC 处理器与 64 MB 内存，能够支撑多达 32 个应用、64 个程序、128 个功能图的大规模控制任务，并支持最低 1 ms 的任务周期，满足复杂调节与高速联锁需求。

技术规格

主要特点和优势

冗余架构与快速切换：PM866AK02 3BSE081637R1 的核心价值在于“冗余处理器单元”定位，通过两块 PM866A CPU、TP830 底板与 RCU-Link 冗余链路实现硬件级热备。在主 CPU 发生故障时，冗余侧可在最大 10 ms 内完成切换，对上层操作网络与现场 I/O 基本透明，避免了单点故障引起的全厂停车，极大提升了系统平均无故障时间（MTBF）。

高性能实时控制能力：该型号采用 133 MHz MPC866 处理器，执行 1000 个布尔运算仅需 0.09 ms，支持任务周期最低 1 ms，非常适合高速逻辑联锁、汽轮机/压缩机调速等对时序要求苛刻的场景。配合 64 MB 内存与丰富的应用/程序/图表数量，可在一个控制器内集中处理大量复杂回路与批处理逻辑，简化系统结构。

开放式通信与易扩展设计：PM866AK02 通过双以太网端口接入 System 800xA 控制网络，支持 MMS、IAC 等标准协议，便于与操作员站、工程师站及第三方系统互联。CEX-Bus 总线最多可挂载 12 块通信模块，支持 PROFIBUS DP、Foundation Fieldbus 等多种现场总线，实现远程 I/O、智能仪表与传动设备的高度集成，减少信号电缆与中间转换环节。

完善的诊断与维护特性：模块前面板提供运行/错误/通信等 LED 指示，结合 800xA 控制器的系统诊断功能，可快速定位 CPU 故障、通信中断或 I/O 异常。支持 DIN 导轨滑入锁紧安装，配合 TP830 底板实现“热插拔”式更换，在冗余配置下可在运行状态下更换备用 CPU，大幅缩短维护窗口。

应用领域

在大型火力发电厂及联合循环电站中，PM866AK02 3BSE081637R1 常作为机组协调控制、燃烧管理（BMS）、汽轮机 DEH 及辅机控制的核心冗余控制器。其毫秒级切换能力与 ISA Secure 安全认证，能够满足电网调频调峰与“黑启动”等严苛工况，避免因控制器单点故障导致的机组跳闸。

在石油天然气管线、 LNG 接收站及炼化装置中，该冗余控制器用于关键工艺单元（如压缩机组、反应器、加热炉）的连续控制与安全联锁。面对高温、高湿、强电磁干扰环境，PM866AK02 的 EMC 性能与 G3 防腐蚀等级保证了长期稳定运行，同时冗余架构降低了因硬件老化导致的意外停车风险。

在冶金连铸连轧、造纸机传动及大型水处理/水务工程中，该型号用于多马达同步控制、张力/液位/流量复杂调节以及全厂 SCADA 数据聚合。通过以太网与上层 MES/ERP 系统通信，实现从现场设备到管理层的纵向集成，适合需要高可用性与大数据量处理的综合自动化项目。

相关产品

• PM866A：单机版本的高性能 CPU，与 PM866AK02 内部 CPU 型号相同，用于非冗余或简单冗余配置场景。
• PM866AK01：同系列冗余处理器单元，与 PM866AK02 属同一平台，具体差异需结合项目硬件清单确认，通常为不同批次或配套组合。
• PM867K02：更高性能的 AC 800M 冗余控制器，适用于控制规模更大或算法更复杂的系统，可作为升级替代选型。
• TP830：专用底板单元，为 PM866AK02 提供安装固定、以太网地址标识及 ModuleBus/CEX-Bus 接口。
• TB807：ModuleBus 终端器，用于 S800 I/O 系统总线终端匹配，保证信号质量。
• TK850：CEX-Bus 扩展电缆，用于连接控制器与远程 CEX-Bus 扩展机架。
• TK851：RCU-Link 冗余链路电缆，实现 PM866AK02 主备 CPU 之间的实时同步与切换。
• CI854B：PROFIBUS DP 通信接口模块，常与 AC 800M CPU 配合连接远程 I/O 或第三方从站。

安装与维护

安装前准备：在部署 PM866AK02 3BSE081637R1 前，需确认控制柜接地与屏蔽系统符合 IEC/EN 61131-2 及 EMC 要求，DIN 导轨应可靠接地并预留足够的散热空间。安装时先将 TP830 底板固定于导轨，再将两块 PM866A CPU 分别插入主/备底板，注意对齐导向槽并确认锁紧机构到位。接线阶段需严格检查 24 V DC 电源极性与线径，确保冗余电源供电可靠，避免单路电源故障影响整个冗余系统。

维护建议：建议定期通过 800xA 系统画面查看 PM866AK02 的冗余状态、温度及电源参数，若发现“Standby”状态异常或频繁切换，需检查 RCU-Link 电缆与电源质量。备份电池应按照厂家建议周期更换，避免因电池耗尽导致程序或参数丢失。在更换 CPU 或底板时，应优先将系统切至“维护”模式，确认备用 CPU 已在线后，再执行硬件更换，确保过程无扰动。

产品保障

我们为每套 PM866AK02 3BSE081637R1 提供符合工控行业标准的质量保障与技术支持。所有备件均经过专业平台测试，验证其冗余切换、以太网通信、CEX-Bus 带载能力及环境适应性，确保满足 ABB 原厂规范。针对项目改造与紧急维保，我们提供合理的交付周期与 12 个月质量质保，并配套详细的技术资料与现场调试指导，帮助用户最大限度降低系统升级风险。
