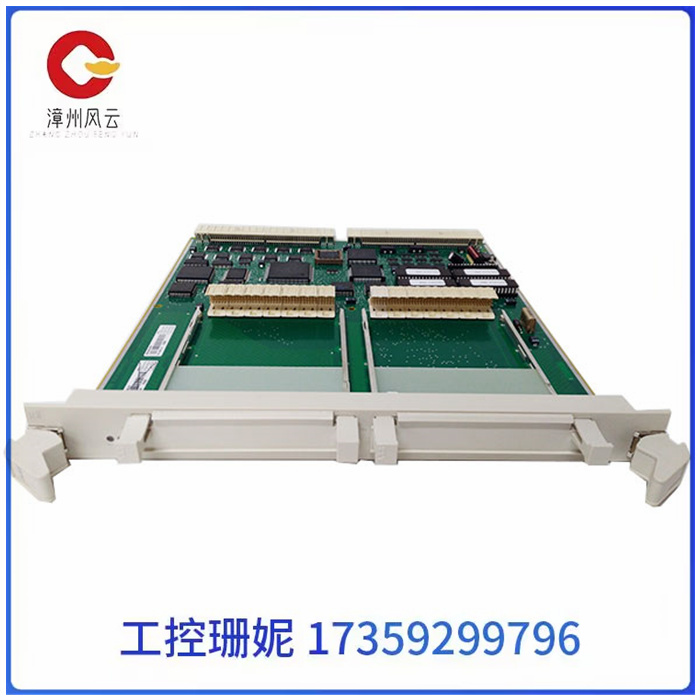

ABB SC560 3BSE008105R1 S800 I/O 连接单元 / 通信接口模块 ABB SC560 3BSE008105R1

产品概述

ABB SC560 3BSE008105R1 是 ABB S800 I/O 系统中的核心连接单元，专为实现分布式控制系统（DCS）与现场 I/O 模块间的高速数据交互而设计。作为 S800 系列远程站的通信中枢，该单元承担着 ModuleBus 总线信号的分配、整形与电源管理功能，确保上层控制器（如 AC 800M 或 AC 450）能精准、实时地采集现场设备数据。在大型分布式控制架构中，它有效解决了现场信号长距离传输过程中的衰减问题，并通过紧凑的模块化设计，大幅优化了控制柜内的空间布局与布线逻辑。

该设备主要用于构建灵活的远程 I/O 节点，支持将多个 I/O 模块组合成一个逻辑整体与主站通信。SC560 3BSE008105R1 具备极高的系统集成度，不仅简化了系统硬件组态，还通过标准化的通信协议保障了数据传输的确定性与一致性，是电力、化工等行业实现现场控制层数字化升级的关键节点设备。

技术规格

主要特点和优势

高速光纤通信抗干扰能力：SC560 3BSE008105R1 配备了标准的光纤接口，能够在电磁环境极其复杂的工业现场（如变频器密集的电机控制中心）建立纯净的通信链路。相比传统的铜缆传输，光纤介质从根本上切断了地环路电流与电磁感应噪声的干扰路径，确保了在强辐射工况下控制指令与反馈数据的零误码传输，这对于保障联锁保护系统的响应速度至关重要。

灵活的拓扑扩展与运维便利性：该连接单元支持 S800 I/O 系统特有的同轴电缆或光纤混合组网模式，允许工程师根据现场地理分布灵活构建星型或总线型拓扑，单站最大可扩展至数十个 I/O 模块。其独特的模件导轨安装设计支持带电插拔维护，当现场需要增减信号点数或更换模块时，无需中断整个远程站的供电，极大降低了系统维护期间的停机成本。

坚固耐用的工业级构造：考虑到严苛的现场环境，SC560 3BSE008105R1 在电路设计上采用了多重隔离保护措施，有效防止了现场浪涌电压对通信回路的冲击。其宽温工作范围使其能够适应从寒冷的户外站房到高温的冶金车间，保证了在极端气候条件下电子元器件寿命的一致性，减少了因环境应力导致的硬件老化故障。

应用领域

电力行业主控系统：在大型火力发电厂及水电站的 DCS 系统中，SC560 3BSE008105R1 常作为远程 I/O 站的通信核心，部署于锅炉房、汽机房等现场就地控制柜内。它负责将温度、压力、流量等关键热工参量实时传输至主控室，通过光纤链路克服了强电场干扰，确保了机组协调控制系统（CCS）的数据刷新率满足调节精度要求。

石油化工过程控制：适用于炼油装置及化工反应釜区域的远程数据采集。由于石化现场存在易燃易爆气体及腐蚀性环境，该连接单元通常安装在正压防爆柜或安全区域的分析小屋内，连接本安型或隔爆型 I/O 模块，实现反应过程参数的集中监控，解决了传统模拟信号传输距离受限且易受干扰的痛点。

轨道交通与基础设施：在地铁综合监控系统（ISCS）及隧道通风控制中，利用 SC560 3BSE008105R1 的光纤通信优势，实现沿线分散设备的集中监控。其长距离传输能力适配了隧道狭长空间的布局需求，有效降低了大量现场布线带来的施工成本与潜在故障点。

相关产品

• SC510: 同系列连接单元，主要支持同轴电缆接口，适用于电磁环境较温和的场合。
• SC520: 带有双同轴电缆接口的连接单元，支持总线冗余配置。
• TU810: S800 I/O 标准底座，用于安装 SC560 及 I/O 模块，提供电气连接。
• TU830: 扩展底座，配合 SC560 使用以增加 I/O 模块安装容量。
• AI810: 8 通道模拟量输入模块，常配套 SC560 用于采集现场 4-20mA 信号。
• DI810: 16 通道数字量输入模块，同平台常用配套 I/O 模块。
• AC 800M: ABB 高端控制器，作为 SC560 的上位主站，通过 ModuleBus 进行控制。
• CI810: 通信接口模块，用于特定协议转换或扩展连接场景。

安装与维护

安装前准备：在安装 SC560 3BSE008105R1 之前，必须确认 DIN 导轨已牢固固定并具备可靠的接地连接，这是保障 EMC 性能的基础。检查控制柜内的 24V DC 电源容量是否满足该连接单元及所有后续 I/O 模块的总功耗需求，预留足够的电流裕量（通常建议 20% 裕量）。在连接光纤线缆时，务必清洁 LC 接头端面，避免灰尘遮挡导致光信号衰减过大，引发通信故障报警。

维护建议：定期检查模块面板上的 “Error” 与 “Rx/Tx” LED 指示灯状态，若发现红灯闪烁或常亮，应优先检查 ModuleBus 光纤链路是否弯折半径过小或断裂。建议每年度对 SC560 3BSE008105R1 的散热风道（如有）及周围环境进行除尘清理，防止导电粉尘积聚引发短路。在进行备件更换时，需确保新模块的硬件版本与系统配置数据库兼容，以避免版本冲突导致的组态加载失败。

产品保障

我们承诺所供应的 SC560 3BSE008105R1 均经过专业工控测试平台验证，确保通信接口物理特性及电气参数符合 ABB 原厂技术规范。产品提供长达 12 个月的质量保修服务，每一件出库备件均经过防静电包装与严格的外观检测。作为资深的自动化备件供应商，我们拥有专业的技术团队，可为客户提供选型咨询、故障排查指导及售后技术支持，确保您的 DCS 系统在生命周期内获得持续、可靠的硬件保障。
