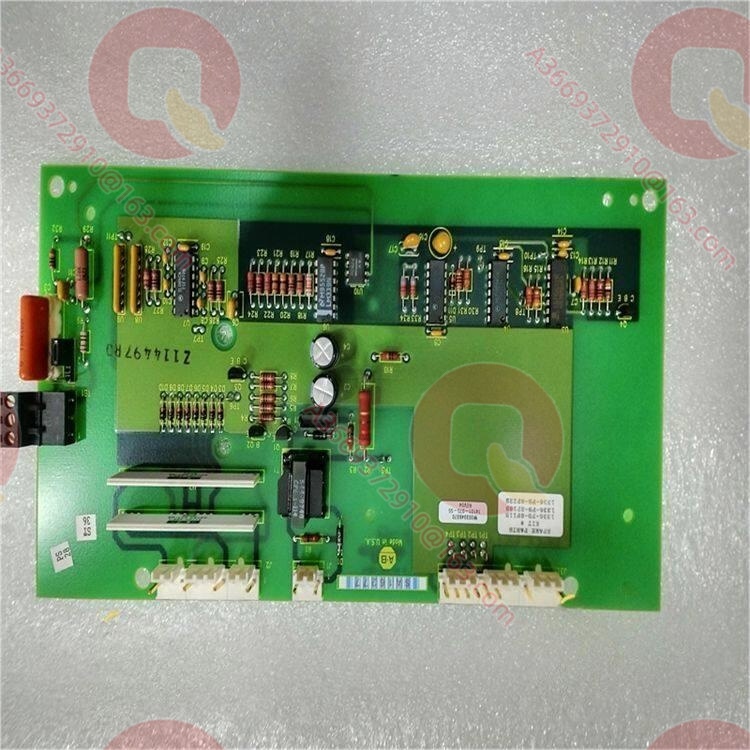

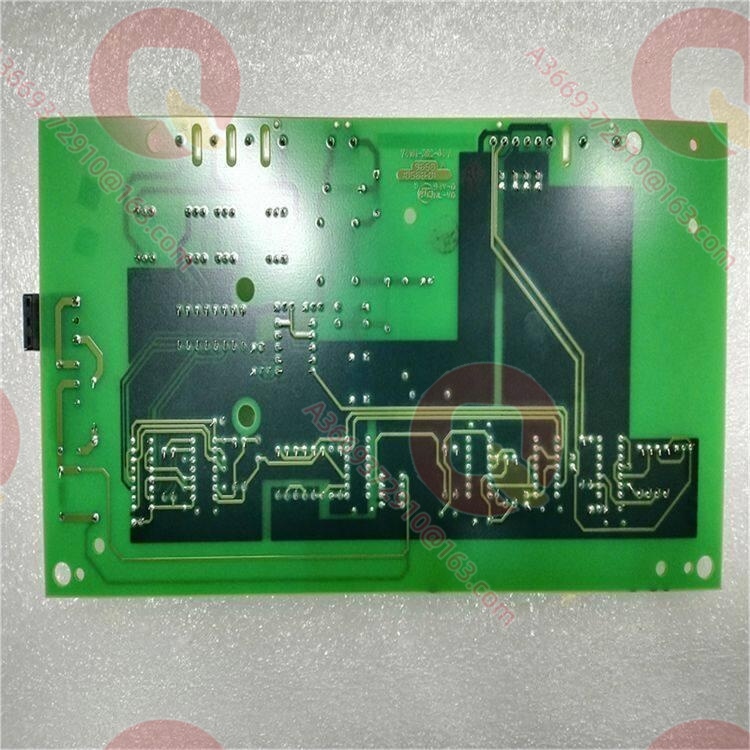

Allen-Bradley 1336-PB-SP11A 动态制动 IGBT 模块 1336-PB-SP11A

产品概述

1336-PB-SP11A 是罗克韦尔自动化旗下 Allen-Bradley 1336 系列交流变频器（Frame 11 机架）专用的动态制动 IGBT 模块（刹车斩波器）。作为变频器直流母线能量泄放的核心执行单元，该模块主要负责在电机减速或急停工况下，将再生发电产生的多余能量通过外接制动电阻转化为热能消耗掉，从而维持直流母线电压的安全阈值。在大型惯性负载的拖动系统中，快速制动往往导致直流母线电压泵升，极易触发变频器过压跳闸，1336-PB-SP11A 通过高频斩波泄放精准解决这一工控痛点，确保设备在紧急停车与高频加减速时的工艺安全。

该模块在系统架构中定位于功率回路与安全保护的交汇点。它与变频器主控板实时通信，根据母线电压水平自动调节斩波占空比，实现平滑的能量释放。对于冶金辊道、大型风机等大惯量设备，1336-PB-SP11A 不仅缩短了制动时间，更避免了机械抱闸带来的剧烈冲击与磨损，显著延长了传动机构的机械寿命。其模块化设计使得 Frame 11 变频器的制动回路维护变得极为高效，无需拆卸整机即可完成替换。

技术规格

主要特点和优势

高频斩波与精准调压：1336-PB-SP11A 内置低损耗高压 IGBT，支持高频 PWM 斩波控制。当直流母线电压超过动作阈值时，模块能够以微秒级响应速度调整占空比，将泵升能量平滑转移至制动电阻，避免母线电压剧烈波动导致的过压跳闸，保障大惯量系统在极短时间内安全停机。

硬件级自我保护机制：区别于普通开关管，该模块集成了过温检测与短路硬关断电路。在制动电阻过载或散热失效时，1336-PB-SP11A 能迅速切断输出并向主控板反馈故障信号，防止 IGBT 因热失控而击穿，彻底杜绝因制动失效引发的二次电气灾害。

机械寿命与制动的双重优化：对于矿井提升机或离心机等设备，依赖机械抱闸不仅摩擦片磨损严重，且难以实现精准定位。该模块提供电气制动优先策略，在转速降至临界点前消耗绝大部分动能，大幅降低机械抱闸的负荷与频次，将刹车片更换周期延长 3 倍以上。

专属架构的完美适配：专门针对 1336 Frame 11 机架的机械结构与电气参数设计，1336-PB-SP11A 的安装孔位、散热接触面与母线排接口完全吻合，无需任何改装即可直接原位安装，消除了第三方替代件带来的接触热阻与绝缘间距风险。

应用领域

在冶金行业的连铸及轧线传动中，1336-PB-SP11A 为大型飞剪与辊道电机提供紧急制动支持。当遇到钢坯卡阻等突发状况时，模块瞬间切入制动状态，迅速消耗系统动能，避免设备飞车损坏。在矿山提升机与大型起重机的下行工况中，重力势能转化为电能导致母线急剧升压，该模块配合大功率制动电阻，确保重载溜放过程中的匀速平稳控制，防止溜钩事故。

离心机与大型分离设备在制药与化工行业应用广泛，其转子惯量极大。1336-PB-SP11A 支持变频器在极短时间内将高速旋转的离心机安全降速至停车，缩短批次等待时间，提升产线吞吐量。在大型锅炉引风机与送风机的变频改造中，遇到电网失电或紧急停机时，风机叶轮的飞轮效应极易使变频器过压跳闸，该模块通过能量泄放确保风机平稳停转，保护了风机轴系与变频器功率回路的完整性。

相关产品

1336-PB-SP8A：同系列制动模块，适用于 Frame 8 等较小机架的 1336 变频器
1336-PB-SP11B：同框架升级版本或不同制动功率等级规格的模块
1336-BDB-SP46D：配套使用的门极驱动板，负责主回路 IGBT 的触发与保护
1336-MCB-SP1：配套使用的主控板，为 1336-PB-SP11A 提供斩波使能信号
1336-TR1：配套使用的制动电阻组件，与制动 IGBT 构成完整的能量泄放回路
1336-GM1：编码器反馈板，与制动功能协同实现精准的高速闭环停车定位
1336-ENET：以太网通信模块，用于远程上传制动故障状态与母线电压数据

安装与维护

安装前准备：在将 1336-PB-SP11A 安装到变频器机架前，务必确认设备已完全断电且直流母线电容已完成放电（电压低于 24V），并核实外接制动电阻的阻值与功率符合 Frame 11 变频器的制动规格，阻值过小会导致模块过流烧毁。安装时需在模块底部与变频器散热器之间均匀涂抹导热硅脂，确保基板贴合无缝隙，并使用扭力扳手按规定力矩紧固固定螺栓，以降低热阻防止局部过热。

维护建议：日常巡检中应重点关注变频器的制动动作频次与制动电阻的温度，若发现 1336-PB-SP11A 散热基板异常发烫或变频器报出直流母线过压故障，需检查模块与电阻之间的接线端子是否氧化松动。每 6 个月应清除模块表面积聚的碳粉与金属粉尘，防止绝缘性能下降引发爬电短路，保障制动回路的长期安全运行。

产品保障

针对大功率传动系统中制动回路的高风险特性，我们对 1336-PB-SP11A 提供长达 12 个月的原厂级功能质保。所有模块出库前均通过高压隔离耐压测试与动态带载斩波试验，确保 IGBT 的开关特性与热稳定性完全符合罗克韦尔工业标准。依托深耕工控领域的供应链优势，我们承诺该型号的现货直发，并提供从制动电阻选型计算、接线指导到故障代码解析的专业技术支持，彻底消除关键备件断供带来的停机隐患。
