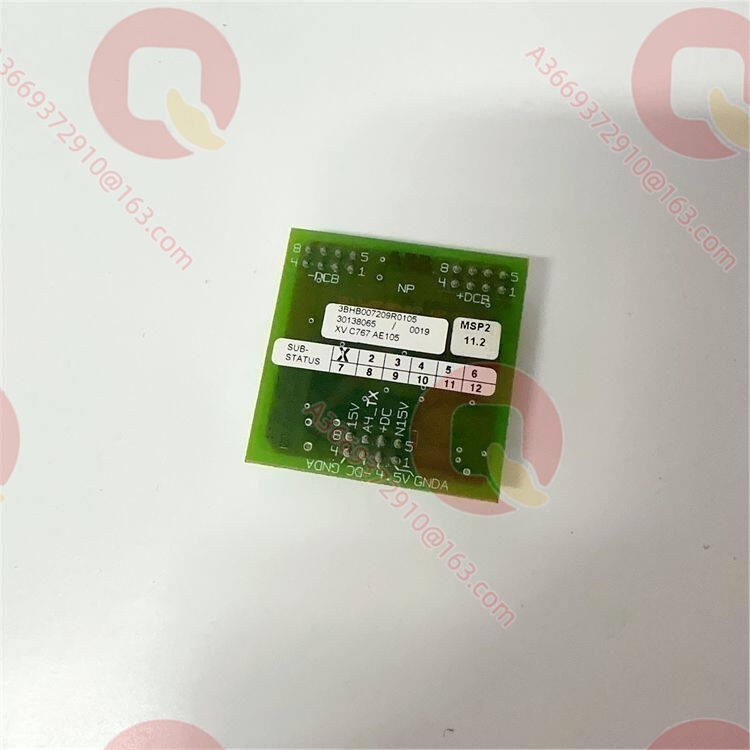

ABB XVC767AE105 3BHB007209R0105 励磁控制模块 XVC767AE105 3BHB007209R0105

产品概述

XVC767AE105 3BHB007209R0105 是 ABB 自动化与电力控制平台下的一款高性能励磁控制模块，主要部署于大型同步电机及发电机的励磁系统核心架构中。作为 ABB 久经验证的工业控制体系的重要组成部分，该模块承担着现场信号的高速采集、逻辑运算以及功率回路的精准调节任务。在现代复杂工控场景中，电网电压波动与负载突变极易引发机组失磁或失步，XVC767AE105 3BHB007209R0105 通过微秒级的闭环响应，有效解决这一痛点，保障旋转设备在极限工况下的动态稳定性。

该模块在系统中定位为中枢控制与接口单元，向上对接 DCS 或 PLC 系统的指令下发，向下驱动功率整流桥，同时实时监测转子回路的电气参数。其核心价值在于将复杂的励磁调节算法与高可靠性的硬件架构深度融合，大幅缩短了故障诊断周期，避免了因控制延迟导致的非计划停机。针对老旧电厂与重型机械的改造需求，XVC767AE105 3BHB007209R0105 提供了无缝替换与平滑升级的路径，显著延长了主干设备的服役周期。

技术规格

主要特点和优势

算力与响应深度：XVC767AE105 3BHB007209R0105 搭载高动态微处理器，针对励磁系统的强非线性特征优化了控制算法，将调节延迟压缩至毫秒级，在电网电压骤降 30% 的工况下仍能维持强励输出，避免机组失步。

电气隔离与抗干扰：采用多层光电隔离与磁隔离技术，模拟量采集通道可承受 2500V 的瞬态共模电压，彻底切断转子回路的浪涌与谐波对控制背板的干扰，保障信号链的纯净度。

兼容与扩展架构：该模块完美兼容 ABB 前代励磁系统底板，无需更改外部硬接线即可实现原位替换。同时内置双路以太网冗余接口，支持 OPC UA 协议，直接对接现代智能电厂的边缘计算网关。

热管理与免维护设计：通过优化的内部散热路径与低功耗芯片组，XVC767AE105 3BHB007209R0105 在 70°C 环境下无需强制风冷即可满载运行，消除风扇机械故障隐患，实现真正意义的免维护运行。

应用领域

在大型燃气蒸汽联合循环电厂中，XVC767AE105 3BHB007209R0105 用于汽轮发电机的自动励磁调节，应对机组甩负荷时的电压飞升，保障并网稳定性。在冶金行业的大型高炉鼓风机与轧机主传动同步电机控制中，该模块承受电网电压波动与负载剧烈冲击，确保基速及弱磁控制区的平滑过渡。

油气长输管线的压缩机驱动站同样依赖该模块，针对天然气压缩机用大型同步电机的无功功率补偿与功率因数调节，XVC767AE105 3BHB007209R0105 提供精确的转子电流闭环。此外，在抽水蓄能电站的工况切换场景下，其支持发电与抽水工况的快速转换逻辑，确保相序切换瞬间励磁系统的安全受控。

相关产品

XVC767AE101：同系列前代型号，处理算力较低，适用于基础励磁场景
XVC767AE102：同系列不同接口配置，缺少冗余以太网口
3BHB007209R0101：同模块不同硬件版本的订货号，PCB 版本较早
UNITROL 1020：配套使用的 ABB 励磁系统主控制器
PFSK151：同平台配套使用的信号转接与隔离模块
3BHE023658：同平台配套使用的 24V 冗余电源模块
3BSE008538R1：功能扩展模块，提供额外现场总线接口支持

安装与维护

安装前准备：将 XVC767AE105 3BHB007209R0105 插入机架前，必须确认控制室接地网连接可靠，机架背板总接地电阻低于 1 欧姆。检查插槽内部有无金属碎屑或端子变形，确保背板连接器针脚无锈蚀。操作人员需佩戴防静电腕带，防止静电击穿模块内部 CMOS 器件。接入现场电压互感器与电流互感器信号线时，需严格核对极性，避免采样相位错误导致励磁误强励。

维护建议：日常巡检中应通过面板指示灯监控 XVC767AE105 3BHB007209R0105 的运行与通信状态，若发现故障红灯常亮，优先检查外部 TV 回路是否断线。每 12 个月利用停机检修期，使用专用接点清洗剂清理背板插槽，并紧固所有接线端子，防止大电流回路接触电阻发热引发模块热保护跳闸。

产品保障

针对工业现场对连续运行的严苛要求，我们为 XVC767AE105 3BHB007209R0105 提供长达 12 个月的原厂级功能质保。所有模块出库前均经过严格的电气参数复测与高温老化筛选，确保上电即达最佳工况。依托完善的全球仓储网络与 ABO 认证供应链，我们承诺常规型号 48 小时内发货，并提供从现场故障诊断到程序恢复的全生命周期技术支撑，彻底消除关键备件断供风险。
