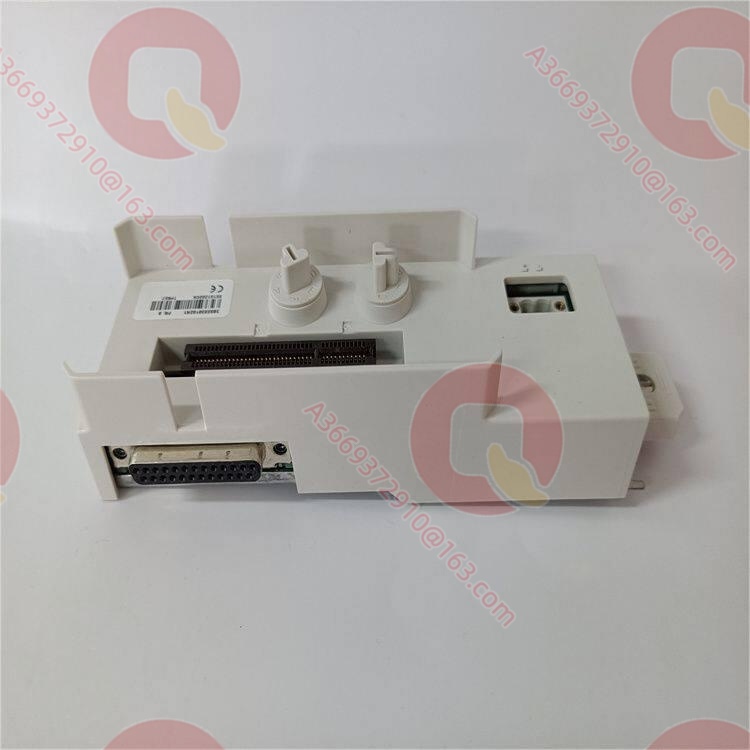

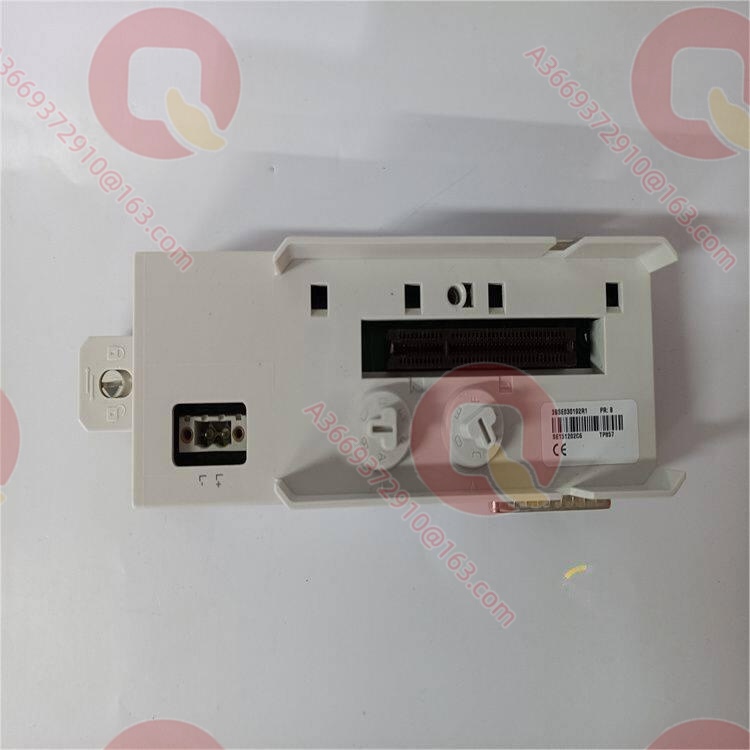

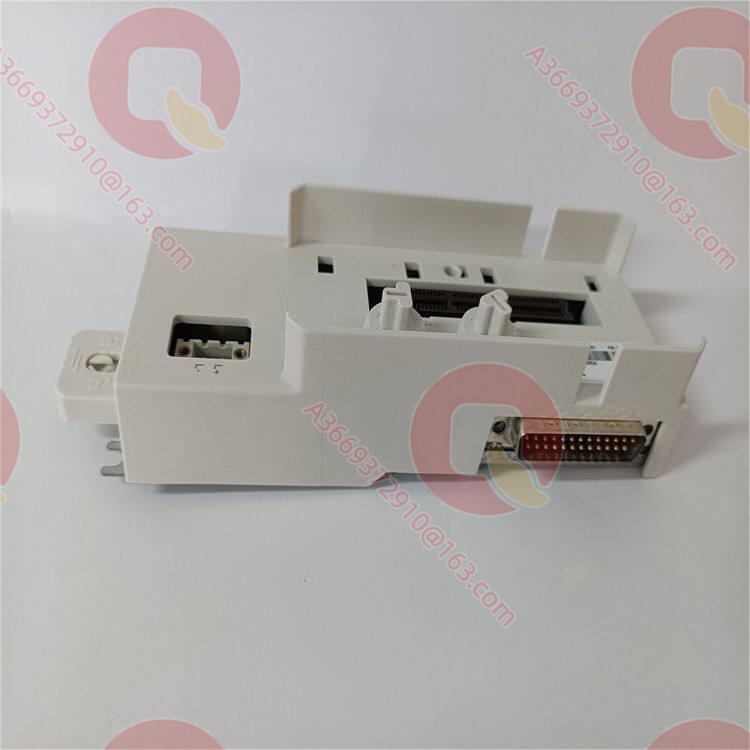

TP857 是 ABB System 800xA / AC 800M 平台中 CEX‑Bus 互连单元 BC810 的专用底板，订货号 3BSE030192R1。它的核心价值在于为控制器机架提供可靠的物理承载与接口锚点，把 CEX‑Bus、外部 24 V 供电以及接地以规范路径统一到一块结构板上，是高可用、冗余控制架构的底层硬件基础。
在复杂的 DCS/PLC 系统中，通讯总线与供电回路接线不规范常常是间歇性丢包或偶发“死机”的根源。TP857 通过标准化的连接器位置和机械结构，把 BC810 的逻辑板与现场接线分离：底板负责承载 CEX‑Bus 连接器、外部电源端子、电源选通二极管与熔丝，并实现 DIN 导轨的大面积接地；逻辑板则承担 3.3 V 转换、总线驱动等电子功能。这种分体设计既便于更换，又降低了强电对弱电回路的直接干扰风险。
对于老旧系统扩容、备件更换或控制器升级，使用原厂 TP857 能够避免因非标底板导致的接触不良、接地环路或绝缘强度不足问题，保障冗余系统在在线更换底板时 CEX 通讯不中断，从而维持工艺控制连续性。
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | TP857 |
| 制造商 | ABB |
| 订货号 | 3BSE030192R1 |
| 产品类型 | CEX‑Bus 互连单元底板（Baseplate） |
| 配套单元 | BC810 CEX‑Bus 互连单元 |
| 总线接口 | CEX‑Bus 连接器（安装于底板） |
| 供电端子 | 外部 24 V DC 端子 L+ / L‑（与逻辑板配合实现供电与选通） |
| 接地方式 | 通过金属外壳与 DIN 导轨实现结构性接地 |
| 结构特点 | 含电源选通二极管与熔丝，为电源冗余/选通提供硬件支持 |
| 额定环境温度 | 0 °C 至 +55 °C |
| 相对湿度 | 5% 至 95%，无冷凝 |
| 防护等级 | IP20 |
| 安装方式 | 35 mm DIN 导轨卡装 |
| 宽度 | 60 mm（标准宽度，常以 2 块组成冗余套件使用） |
| 典型应用 | AC 800M / System 800xA 中，配合 BC810 实现 CEX‑Bus 分段、冗余通讯接口扩展与 CPU 在线更换 |
H3：清晰的电气与机械分工
TP857 将 CEX‑Bus 连接器、24 V 供电端子、接地与保护器件集中在坚固底板上，而电源转换、逻辑与驱动等功能交给逻辑板。这种分工让现场维护人员在不触及敏感电子件的情况下完成接线、紧固与接地检查，显著降低误操作风险，并提升现场可维护性。
H3：高可靠的结构接地与屏蔽支撑
金属外壳与 DIN 导轨紧密接触，使系统接地路径短且低阻抗，有利于抑制高频共模干扰。对于使用大量变频器、软起动器或中压开关柜的厂区，这种接地方式能明显降低通讯误码率，减少“不明原因”的站掉线现象。
H3：支撑冗余 CEX 架构与在线更换
在冗余系统里，两套 BC810（各含一块 TP857）通过 TK851 等互联电缆把 CEX 分段，并允许在线更换 CPU 底板而不中断 CEX 流量。TP857 提供稳定的连接器锚定和机械定位，确保在振动或多次插拔后仍保持良好接触，是冗余高可用方案不可或缺的结构件。
H3：标准宽度与成套配置便于工程实施
60 mm 标准宽度和清晰的配合关系，使工程设计阶段可以精确规划机柜布局、走线通道和散热空间。冗余套件中通常包含两块 TP857，配合互联电缆和 CEX 总线终端器，便于项目采购与施工管理，减少备品型号种类。
H3：工业级防护与宽温适应
IP20 防护配合 0–55 °C 工作范围，使 TP857 能够适应大多数控制室或本地电子间的环境条件。即便在夏季机柜内部温升较高的工况下，底板本身作为无源结构件不会成为局部热点，有利于延长上层电子板卡寿命。
在火力发电厂的 DCS/PLC 子系统（如脱硫、除灰、输煤、辅助车间）中，AC 800M 控制器常通过 BC810 与 TP857 扩展 CEX‑Bus，实现冗余通讯接口与分段总线，从而提高系统的容错能力。尤其在需要在线更换控制器或通讯接口的 A/B 修窗口期，稳定的底板连接能够避免工艺侧的扰动。
在石油化工与冶金项目中，配电系统与开关柜（例如 INSUM 等智能配电方案）常通过 CI857 等通讯接口接入 AC 800M。在这些场景中，TP857 作为底板为 CI857 或 BC810 提供稳固的安装与可靠的接地支撑，在存在强电磁干扰的中低压配电室中保持通讯链路的长期稳定。+1
对于水泥、造纸、轨道交通等需要扩展多路通讯（例如 Profibus、Modbus、IE 61850 等）的项目，通过 BC810 将 CEX 分段，可以分别挂载不同协议的通讯接口卡，提高总线利用率与故障隔离能力。TP857 作为整个架构的“锚点”，保障每段总线的物理连接强度和接地一致性，减少因接触不良导致的非计划停机。
BC810 / BC810K02 / BC810K01：CEX‑Bus 互连单元，TP857 为其专用底板，用于 CEX 分段、冗余通讯接口扩展与 CPU 在线更换
TB850：CEX‑Bus 终端器，常与 TP857 同套使用，用于 CEX 总线首末段匹配，改善信号完整性
TK851：互联电缆，用于冗余 BC810 之间的 CEX‑Bus 互联，建立总线分段与冗余路径
CI857：INSUM 通讯接口模块，通常安装在相应底板上（CI857 常用 TP853 底板，但与 TP857/BC810 同属 AC 800M 通讯生态，用于配电系统集成）+1
PM85x/PM86x/PM891 系列 CPU：与 BC810 配合使用的主控制器；TP857 为这些 CPU 通过 BC810 提供可靠的 CEX 与供电基础
CI840 / CI846 / CI854 / CI860 等：AC 800M 的其他 CEX 通讯接口模块，可通过 BC810 连入系统，用于不同现场总线与以太网扩展
S800/S100 I/O 系统：通过相应通讯接口经 CEX‑Bus 接入 AC 800M，TP857/BC810 为这些 I/O 子系统提供稳定的总线基础与冗余架构
H3：安装前准备
安装 TP857 前，需确认 DIN 导轨无严重变形、无尖锐毛刺，并清洁导轨表面以保证良好接地与机械卡紧。核对 BC810 套件配置：确保包含 TP857、TB850 终端器、TK851 互联电缆等，并按图纸确认 CEX 分段方案与地址分配。插入 BC810 前应断开相关 24 V 供电回路，使用万用表确认无意外带电，避免插拔时产生电弧或感应过电压。
H3：接线与紧固要点
将 TP857 卡入 35 mm 导轨时，应从一端缓慢施压，直到两侧卡扣完全锁紧。连接 CEX‑Bus 接插头时，注意对准键位并均匀推入，避免针脚歪斜。24 V 外部电源线建议使用屏蔽电缆，屏蔽层宜在控制柜侧单点接地，并在 TP857/BC810 附近避免与其他动力电缆长距离平行敷设，以减少耦合干扰。所有接线完成后，按规程进行绝缘与耐压测试，确认无短路和接地异常。
H3：维护建议
在日常巡检中，应重点检查 TP857 的接地连接是否可靠、导轨卡扣有无松动，以及 CEX‑Bus 接插件有无氧化或异物。在机组检修期间，可使用扭矩螺丝刀按制造商推荐力矩复紧端子；若发现插针变色或端子过热痕迹，应及时更换整套 BC810（含 TP857）。由于 TP857 为无源结构件，一般不会突然失效，但长期振动可能导致机械损伤或接触不良，建议将其纳入预防性检查清单，避免因此引发间歇性通讯故障。
作为 AC 800M / System 800xA 冗余架构的关键结构件，TP857 的质量和可供应性直接影响控制器在线更换和总线分段功能的可用性。我们严格按照 ABB 原厂技术规范对入库底板进行来料检查，重点包括机械尺寸、连接器位置、金属外壳接地连续性与外观缺陷，确保与 BC810 逻辑板的完美匹配。依托成熟的全球备件渠道与本地库存策略，我们能够在紧急检修或系统改造时快速交付 TP857，减少因备件短缺导致的停机风险。在售后阶段，我们提供基于 AC 800M 架构的技术支持服务，包括 CEX 拓扑设计、冗余配置与故障诊断指导，帮助客户充分发挥 TP857 在高可用系统中的作用，保障长期可靠运行。
