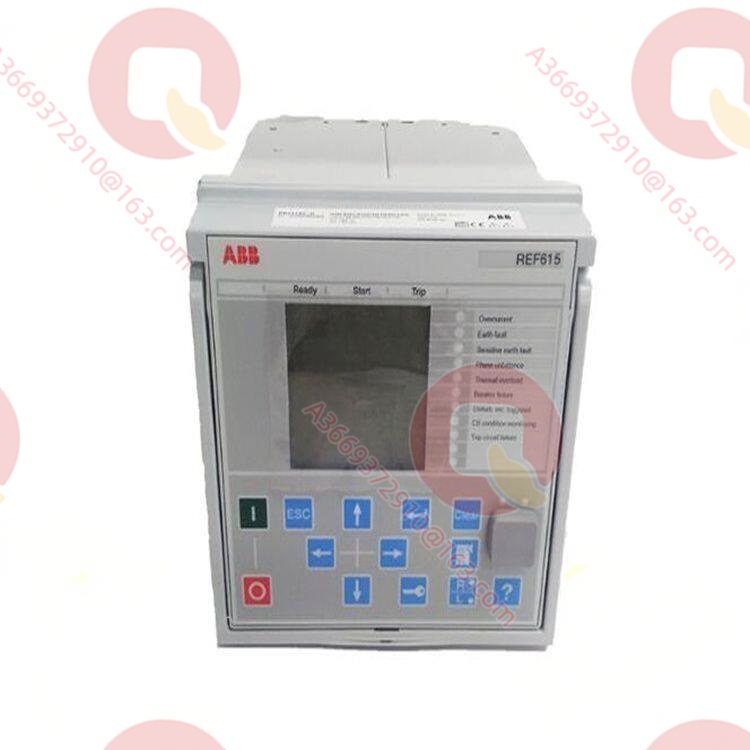

ABB REF615E-D 馈线保护和测控继电器（标准配置 D） ABB REF615E-D

产品概述

ABB REF615E-D 是 ABB Relion® 615 系列中面向中压配电网络的馈线保护和测控装置，基于 REF615 标准配置 D 平台，专门用于电缆和架空馈线的保护、控制、测量和监视。作为变电站自动化系统的核心终端单元，该型号以多段式过流、接地及电压/频率保护为基础，通过可配置的逻辑和丰富的通信接口，解决传统保护方案在低阻抗接地网络中选择性配合困难、故障定位粗糙、运维信息孤立等痛点。其硬件平台与软件逻辑高度标准化，既能满足新建智能变电站的数字化要求，也适合在老旧开关柜改造中作为统一备件平台使用。

在系统定位上，ABB REF615E-D 通常用于 10–35kV 出线间隔，作为主保护或后备保护单元。标准配置 D 提供过流、接地、负序、热过载以及电压、频率等保护功能，并可与标准配置 N 协同使用，实现馈线与母线区域保护的整体配合e.abb.com+1。通过 IEC 61850、Modbus、IEC 60870-5-103、DNP3 等多种协议，该装置能够无缝接入不同厂家的 SCADA / 后台系统，显著降低系统集成成本。其可插拔模块化设计、图形化本地 HMI 和 Web HMI，使现场调试与远程维护更加便捷，有利于缩短停电窗口并提高运维效率。

技术规格

主要特点和优势

ABB REF615E-D 的核心优势在于其成熟的标准配置 D 与高度集成的软硬件架构。标准配置 D 提供多段过流保护（低值、高值、瞬时）、多段接地保护以及负序电流保护、热过载保护等功能，可有效覆盖电缆和架空馈线在相间短路、单相接地及不平衡运行等工况下的保护需求e.abb.com。与只具备简单过流和接地保护的早期继电器相比，该型号在低阻抗接地网络中能够通过更精细的定值配合，提升故障选择性和灵敏度，减少非故障线路的误跳闸。

在通信与系统集成方面，ABB REF615E-D 原生支持 IEC 61850，包括 GOOSE 通信和采样值（IEC 61850-9-2 LE），并支持 PRP/HSR 冗余协议，便于构建高可靠性的数字化变电站通信网络e.abb.com。同时支持 Modbus、IEC 60870-5-103、DNP3，使其能平滑接入传统 RTU 或 SCADA 系统，保护既有投资。装置内置扰动录波、事件顺序记录（SOE）、故障记录和运行时间统计，可为故障分析和设备状态评估提供完整数据支撑，帮助运维从“事后检修”向“状态检修”过渡。

运维与调试体验是该型号的另一显著优势。ABB REF615E-D 采用可插拔模块设计，二次回路接线在屏后完成，装置本体可带电插拔，大幅缩短检修和更换时间。本地 HMI 提供单线图和菜单式操作，Web HMI 支持通过浏览器远程访问，结合 PCM600 工程工具可实现参数整定、逻辑配置和信号矩阵的灵活调整e.abb.com。硬件自检、CT/PT 回路监视、跳闸回路监视等功能持续监测装置健康状态，提前发现 CT 开路、PT 断线、跳闸线圈断线等隐患，避免保护拒动或误动。

应用领域

ABB REF615E-D 主要应用于中压配电系统的馈线保护和测控，典型场景包括：电力系统 10–35kV 变电站出线间隔保护，工业企业主配电室及分变电所馈线保护，轨道交通牵引变电所馈线与环网柜保护等。在低阻抗接地网络中，ABB REF615E-D 可与采用标准配置 N 的母联或主变压器保护单元协同，实现出线电缆的过流、接地、热过载保护，并配合弧光保护、故障测距等功能，提高整体供电可靠性kempstoncontrols.com。

在工业领域，该型号广泛用于冶金、石化、水泥等连续生产企业的配电系统，保护关键的电动机群、整流变压器、电炉变压器等馈电回路。其多段过流和负序保护能有效区分电动机启动电流、外部短路和内部故障，减少不必要的停电；热过载保护可为电缆和干式变压器提供长期热保护。通过内置的电能质量监测（电压、电流、有功、无功、功率因数、频率等），ABB REF615E-D 还可为工厂能源管理系统提供基础数据，支撑能效优化和负荷分配决策。

相关产品

1. ABB REF615E-E：同系列标准配置 E，功能扩展至更完整的电压/频率保护与测量，适合对电压质量要求更高的馈线间隔。
2. ABB REF615E-N：标准配置 N，提供更全面的保护功能，常与 ABB REF615E-D 配合，用于母联或主变压器间隔，实现区域整体保护kempstoncontrols.com。
3. ABB RET615：同平台变压器保护继电器，与馈线保护型号共享硬件平台和工程工具，便于统一备件与运维。
4. ABB RED615：同平台差动保护继电器，适用于对保护灵敏度要求更高的关键馈线或母线分段保护。
5. ABB REF615A：早期或简化版本，可作为部分老旧系统改造的低成本替代方案，但功能配置低于 D 版。
6. ABB REU615：同平台电压保护与测控装置，主要用于母线电压监测、PT 柜配套。
7. ABB REM615：同平台电动机保护继电器，针对异步电机优化保护逻辑，功能侧重点与馈线保护型号不同。

安装与维护

安装前准备：在安装 ABB REF615E-D 前，应确认开关柜的安装开孔尺寸符合 4U 19 英寸嵌入式标准，并检查辅助电源电压等级是否在装置允许范围内（AC 100–240V 或 DC 48–250V）。二次回路设计时，需按 ABB 推荐的端子图将电流回路、电压回路、控制回路和通信回路分区域布局，强电与弱电保持足够间距，所有屏蔽层在柜内一点接地。安装后要核对 CT 变比、极性，以及保护定值是否与系统运行方式一致，避免因定值错误导致保护不正确动作。

维护建议：在运行初期，建议对 ABB REF615E-D 的采样值、保护动作逻辑进行一次全面传动试验，确认跳闸出口、信号回路正确。日常巡视中，可利用本地 HMI 或 Web HMI 查看装置自检状态、CT/PT 回路监视告警和事件记录，及时发现 CT 二次开路、PT 断线等隐患。定期检查装置工作电源、时钟同步状态，并利用故障录波和 SOE 数据分析动作行为。装置后备电池用于维持时钟和事件记录，建议按厂家周期检查更换，确保在失电情况下关键数据不丢失。
