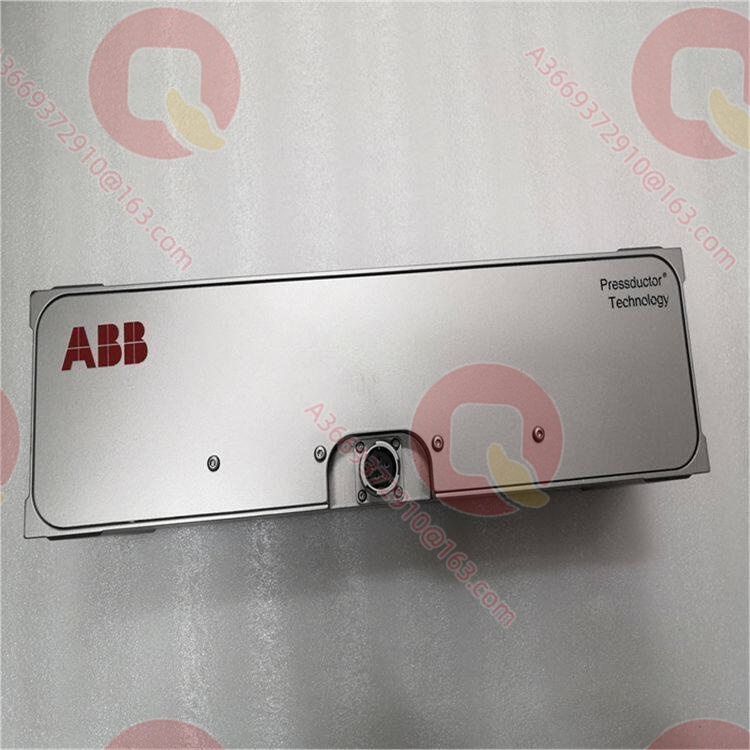

ABB PFCL201C 3BSE023409R20 枕块式张力传感器（垂直测压元件）ABB PFCL201C 3BSE023409R20

产品概述

ABB PFCL201C 3BSE023409R20 是ABB公司基于Pressductor®磁弹性技术开发的高性能枕块式张力传感器，专为工业自动化系统中精确的垂直力测量而设计。作为ABB力测量产品组合中的核心组件，ABB PFCL201C 3BSE023409R20 采用整体不锈钢加工工艺和先进的磁弹性测量原理，能够将机械应力直接转换为高精度电信号输出，为轧机、造纸机、涂布机等连续生产设备提供可靠的张力监测解决方案。该传感器属于ABB PFCL200系列垂直测压元件，在工业过程控制系统中扮演着关键的角色，通过实时监测材料张力变化，确保生产过程的稳定性和产品质量的一致性。

在现代化工业自动化架构中，PFCL201C 3BSE023409R20 传感器通过其卓越的测量精度和可靠性，为张力闭环控制系统提供准确的反馈信号。ABB PFCL201C 采用独特的磁弹性效应原理，当材料张力作用于传感器受力面时，内部磁芯的磁导率随应力变化，通过内置激励线圈与信号线圈的电磁感应，将张力物理量转换为线性模拟电信号。这种非接触式测量方式避免了传统应变片传感器的机械磨损问题，确保了长期稳定的测量性能。ABB PFCL201C 3BSE023409R20 的坚固结构和宽温度适应性使其能够在-20°C至+80°C的恶劣工业环境中稳定工作，为钢铁、有色金属、造纸、包装等行业提供可靠的张力测量保障。

技术规格

主要特点和优势

ABB PFCL201C 3BSE023409R20 的核心技术优势在于其采用的Pressductor®磁弹性测量原理，这一技术基于材料磁性能随机械力变化的物理特性，实现了无接触式的高精度力测量。与传统的应变片传感器相比，PFCL201C 避免了机械变形导致的精度衰减问题，具有极高的长期稳定性和重复性。传感器内部的正交线圈在无负载时无磁耦合，当施加垂直力时，钢材导磁率变化打破磁通对称性，二次线圈感应出与负载严格成比例的电压信号，这种设计确保了测量结果的线性度和准确性。

环境适应性和结构可靠性是ABB PFCL201C 3BSE023409R20 的显著特点。传感器采用整体不锈钢加工工艺，内部组件采用浇注密封技术，具有极高的防尘、防腐蚀和防潮能力。IP67的防护等级使其能够耐受镀锌线、酸洗线等极端恶劣的工业环境，包括化学腐蚀介质和高湿度条件。PFCL201C 具有卓越的过载保护能力，额定负载20kN的传感器可承受高达200kN的垂直过载，且过载后无永久精度损失，有效降低了设备误操作导致的损坏风险。传感器的抗冲击和抗振动性能通过了IEC 60068-2-6标准测试，确保在动态生产环境中保持稳定测量。

系统集成便利性和维护友好性同样值得关注。ABB PFCL201C 3BSE023409R20 提供标准的4-20mA模拟信号输出，兼容绝大多数工业控制系统和PLC/DCS平台，包括ABB的AC800M和System 800xA系统。传感器支持CANopen数字通信协议，为现代数字化工厂提供了灵活的集成选项。紧凑的枕块式设计简化了机械安装过程，标准化的安装接口减少了现场工程时间。PFCL201C 内置自诊断功能，能够实时监测传感器状态，及时发现潜在故障，配合ABB PFEA系列控制单元可实现远程诊断和预测性维护，显著减少系统停机时间。

应用领域

ABB PFCL201C 3BSE023409R20 在金属加工行业具有广泛而深入的应用，特别是在带钢轧制生产线中发挥着关键作用。在冷轧和热轧过程中，PFCL201C 通过精确测量带材垂直分力，为厚度自动控制系统（AGC）提供重要的过程参数，确保带材厚度公差控制在微米级别。无论是单机架可逆轧机还是多机架连轧机组，ABB PFCL201C 3BSE023409R20 都能提供稳定可靠的张力测量解决方案，帮助钢铁企业实现高质量、高效率的带材生产。在轧制过程中的加速和减速阶段，传感器能够保持张力测量精度，防止带材打滑或过度拉伸，确保了工艺过程的平稳性和产品质量的一致性。

在造纸和纸浆行业，PFCL201C 3BSE023409R20 同样展现出卓越的应用价值。在纸张生产线上，精确的张力控制是保证纸幅均匀性和避免断裂的关键因素。ABB PFCL201C 通过实时监测放卷、涂布、烘干、收卷各阶段的张力变化，为造纸机的自动控制系统提供准确的反馈信号，实现纸张厚度的精确控制和质量的稳定提升。在特种纸、包装纸、文化用纸等不同纸种的生产中，PFCL201C 的高精度测量能力为产品质量提供了可靠保障，帮助造纸企业满足日益严格的质量标准。

包装、纺织和复合材料生产也是ABB PFCL201C 3BSE023409R20 的重要应用领域。在薄膜分切、涂布复合、纺织品织造等过程中，材料张力的精确控制直接影响产品的外观质量和物理性能。PFCL201C 通过毫秒级的快速响应，实时监测张力波动并及时调整控制参数，确保生产过程的稳定运行。在锂电池隔膜、光学薄膜、碳纤维预浸料等高精度材料的生产中，ABB PFCL201C 的±0.1%满量程精度为工艺控制提供了可靠的数据基础，帮助生产企业实现高端材料的国产化突破。

相关产品

1. PFCL101C 10kN：ABB枕块式张力传感器系列中的小量程型号，额定负载10kN，适用于轻负载张力测量应用。

2. PFCL301C 50kN：ABB枕块式张力传感器系列中的大量程型号，额定负载50kN，适用于重型轧机和大型卷取设备。

3. PFCL201CD-20.0kN：带电缆密封接头版本的PFCL201C，防护等级可达IP66/67，适用于强腐蚀性环境。

4. PFCL201CE-20.0kN：带固定电缆连接版本的PFCL201C，支持EtherCAT协议，适用于智能工厂集成。

5. PFTL101A：ABB枕块式张力计水平测压元件，圆柱插头连接，测量范围0.2-2kN，适用于水平张力测量。

6. PFTL101AER：耐酸型枕块式张力计水平测压元件，固定电缆连接，防护等级IP66/67，专为造纸湿端环境设计。

7. PFEA111：ABB常规控制单元，可连接2个压头，为PFCL201C提供信号调理和控制功能。

8. PFEA113：ABB带DP接口的控制单元，可连接4个压头，扩展了PFCL201C的系统集成能力。

9. PFSL201：ABB剪切梁式称重传感器，适用于需要测量剪切力的工业称重应用。

10. PFIA101：ABB模拟称重传感器信号调理器，可将PFCL201C的模拟信号转换为数字信号供PLC系统使用。

安装与维护

安装前准备：在安装ABB PFCL201C 3BSE023409R20之前，必须仔细阅读ABB提供的技术文档和安装指南，确保理解所有安全注意事项和安装要求。检查传感器外观是否完好，确认连接器和电缆无损坏，核对产品型号与系统要求的匹配性。根据现场应用需求选择合适的安装位置，确保传感器受力方向与垂直方向一致，避免侧向力和扭矩的影响。准备好适当的安装支架和紧固件，确保传感器与机械设备之间的接触面平整清洁。根据系统设计要求，准备好屏蔽电缆和接线端子，确认供电电压在10-30V DC范围内。对于需要在腐蚀性环境中安装的应用，建议选择PFCL201CD或PFCL201CE型号以获得更高的防护等级。

维护建议：ABB PFCL201C 3BSE023409R20设计用于长期可靠运行，日常维护主要包括定期清洁传感器表面确保无积尘和腐蚀物积聚，检查电缆连接器的紧固状态和密封性能，以及通过系统软件监控传感器的健康状态和测量性能。ABB建议每年进行一次校准验证，以确保测量精度符合工艺要求。对于安装在振动环境的场合，应特别检查安装螺栓的紧固状态，防止因振动导致的连接松动。当需要更换或重新安装PFCL201C时，必须按照规定的扭矩值紧固安装螺栓，避免过紧或过松影响测量精度。定期检查电缆屏蔽层的接地情况，确保信号传输的稳定性。对于任何测量异常或信号漂移，建议首先通过自诊断功能进行初步排查，必要时联系ABB技术支持获取专业校准服务。传感器的存储环境应保持干燥清洁，避免极端温度和湿度条件。

产品保障

ABB为PFCL201C 3BSE023409R20枕块式张力传感器提供全面的质量保证和专业技术支持。所有出厂产品均经过严格的测试和检验，符合国际电工委员会（IEC）标准以及OIML R60法定计量要求，确保在工业环境中的长期可靠运行。标准保修期为24个月，自产品交付之日起计算，保修范围涵盖材料缺陷和工艺问题，ABB承诺对确属质量问题的产品提供维修或更换服务。

除了产品质量保证，ABB还提供全方位的技术支持服务，包括电话咨询、远程诊断、现场服务和校准支持。客户可通过ABB全球服务网络获得专业的技术响应，工程师团队可协助解决系统集成、参数配置和故障诊断等各种技术问题。ABB在全球设有多个认证校准中心，可为PFCL201C 3BSE023409R20提供可追溯的校准证书和定期校准服务，确保测量精度始终符合工艺要求。ABB承诺对PFCL201C传感器保持长期的备件供应和技术支持，即使产品停产，仍可通过特定渠道获取替换单元、技术文档和工程支持，最大限度保障客户系统的长期稳定运行。ABB的"以客户为中心"服务理念确保了用户能够获得及时有效的技术支持，使ABB PFCL201C 3BSE023409R20成为工业张力测量领域值得信赖的高精度解决方案。
