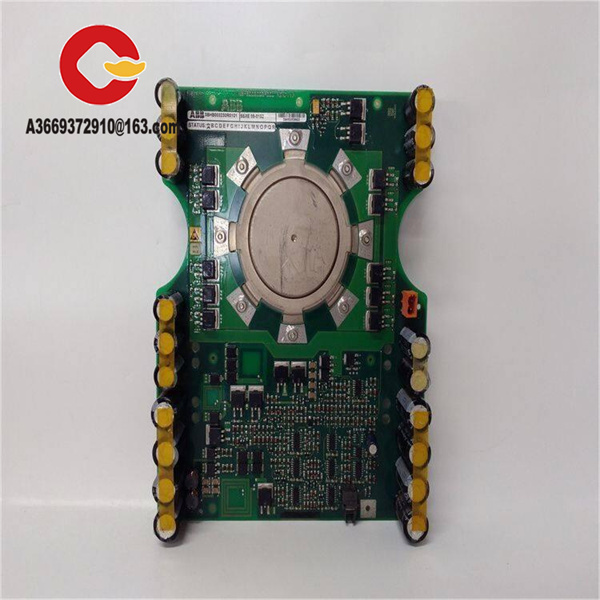

ABB 5SHY35L4522 非对称集成门极换流晶闸管（IGCT） 5SHY35L4522

技术规格

产品型号 | ABB 5SHY35L4522

制造商 | ABB

产品类型 | 非对称集成门极换流晶闸管（IGCT）

额定电压（VDRM） | 4500 V

最大通态电流（Ifmax） | 3300 A

典型额定电流（IT（AV）） | 2100 A

封装形式 | Hockey-puck（压接式）

外形尺寸（直径） | Ø120.5mm/85mm

开关频率 | ≤ 2 kHz

工作温度范围 | -40°C 至 +150°C

重量 | 约 1 kg

主要特点和优势

ABB 5SHY35L4522 的核心优势在于其专为无缓冲器关断（snubberless turn-off）而优化的非对称结构。这种设计简化了外围电路，降低了系统复杂性和成本，同时实现了微秒级的快速开关速度，减少了开关过程中的能量损耗。模块采用坚固的“冰球式”压接封装，确保了良好的热接触和机械稳定性，适用于高振动环境。其高额定电压和电流承受能力使其能够直接用于中高压系统，例如直接并联或串联以构建更高电压等级的多电平变流器，从而提升系统功率容量和可靠性。此外，5SHY35L4522 的低导通压降特性有助于降低稳态运行时的功耗，提高整机效率。

应用领域

ABB 5SHY35L4522 主要面向高要求的功率转换与应用领域。在电力传输领域，它是高压直流输电（HVDC）换流阀和静止同步补偿器（STATCOM）中的关键开关器件，用于实现高效、灵活的电能传输和电网无功补偿。在工业领域，该模块广泛应用于大型轧机、矿山提升机、船舶推进等大功率电机驱动和变频器系统中。在可再生能源方面，5SHY35L4522 被用于风力发电和光伏发电系统中的大容量逆变器，实现可再生能源的高效并网。此外，在轨道交通的牵引变流器和大型工业UPS中也能见到其身影。

相关产品

• 5SHY35L4520 / 5SHY35L4521：同系列IGCT模块，具有不同的电流等级，可根据功率需求选择。

• 5SHY35L4510 / 5SHY35L4511 / 5SHY35L4512：5SHY系列中的其他非对称IGCT型号，构成了完整的产品线。

• 5SXE10-0181：专用的门极驱动板，为5SHY系列IGCT模块（如5SHY35L4520）提供精确的控制信号和保护功能。

• 5SHY4045L0001 / 5SHY4045L0003：该系列中功率等级更高的IGCT模块。

安装与维护

安装前准备：确保安装环境清洁，并严格核对模块的极性。安装时应使用规定的扭矩，通过压接装置将模块均匀压合在散热器上，以确保良好的电气接触和散热效果。驱动信号线和主功率回路应使用屏蔽电缆或母排，并保持适当距离以减少干扰。

维护建议：定期检查散热系统的运行状态，如冷却液流量和温度。清理散热器表面的灰尘，确保散热效率。建议使用专用诊断工具定期监测模块的开关波形和温升，以便进行预测性维护。操作时必须遵守高压设备安全规范。

产品保障

ABB为5SHY35L4522提供原装正品质量保证。供应商通常承诺提供全新进口产品，并确保及时交货和必要的售后服务支持。产品符合相关的国际电气和安全标准，适用于严苛的工业环境。
