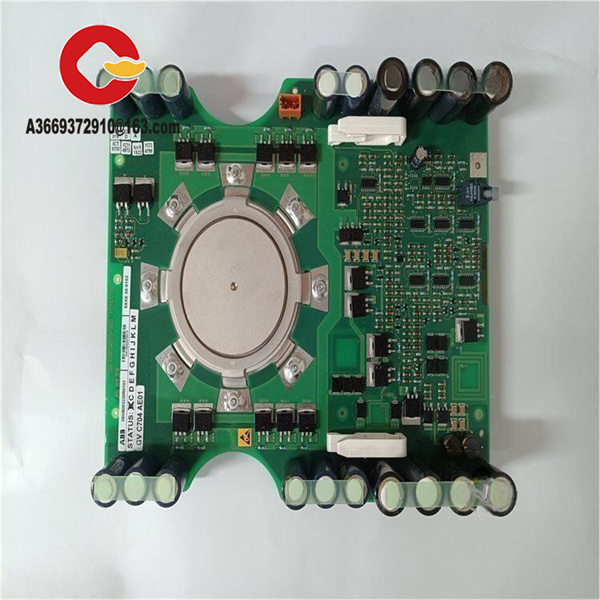

ABB 5SHY35L4511 非对称集成门极换流晶闸管（AIGCT） ABB 5SHY35L4511

ABB 5SHY35L4511 是ABB公司生产的一款非对称集成门极换流晶闸管（Asymmetric Integrated Gate-Commutated Thyristor, AIGCT），属于5SHY系列的高功率半导体开关模块。该模块专为高压、大电流的工业应用而设计，结合了GTO（可关断晶闸管）的高阻断能力和IGBT的快速开关特性，适用于中频（通常低于1kHz）和高功率密度的电力电子系统。5SHY35L4511采用紧凑的模块化封装，内部集成门极驱动电路与保护功能，能够有效降低系统能耗并提升可靠性，广泛用于风电、光伏、工业驱动及电网控制等场景。其非对称结构优化了反向阻断特性，并支持串联应用，满足严苛环境下的长期稳定运行需求。

技术规格

产品型号 | ABB 5SHY35L4511

制造商 | ABB

产品类型 | 非对称集成门极换流晶闸管（AIGCT）

额定电压 | 4500 V

额定电流 | 4000 A

开关频率 | ≤1 kHz

栅极触发电压 | 1.3 V

栅极触发电流 | 100 mA

保持电流 | 50 mA

通态压降 | 约1.4 V

工作温度范围 | -40°C 至 +125°C

封装形式 | 模块化封装（TO-247兼容）

重量 | 约1 kg

主要特点和优势

ABB 5SHY35L4511 的核心优势在于其高压大电流承载能力与低导通损耗。模块采用非对称设计，优化了反向电压耐受特性（VDRM可达4500V），并实现微秒级开关速度（响应时间≤1.2µs），显著降低通断过程中的能量损耗。其集成门极驱动电路支持光触发或电触发，驱动比达1:1，无需外置缓冲电路即可直接关断，简化系统设计并减少外部元件数量。此外，模块具备高电磁抗扰度（EMI）和内置过流、过压保护功能，结合TO-247封装与散热基板，支持强制风冷或液冷散热，确保在-40°C至+125°C的宽温范围内稳定运行。这些特性使5SHY35L4511 尤其适合高可靠性要求的串联应用场景，如多电平变流器或高压直流输电系统。

应用领域

ABB 5SHY35L4511 主要应用于高功率电力转换与工业驱动领域。在可再生能源领域，用于风力发电变流器和光伏逆变器的核心开关单元，实现高效直流-交流转换；在电力传输中，适用于高压直流输电（HVDC）换流站和静止同步补偿器（STATCOM），提升电网稳定性。工业自动化方面，该模块为大型电机驱动、变频器和数控机床提供高精度功率控制，同时广泛用于冶金、矿山等重工业环境的高功率伺服系统。此外，其串联兼容性使其成为多电平变流器的理想选择，支持柔性交流输电系统（FACTS）等高级电网应用。

相关产品

• 5SHY35L4510：同系列非对称IGCT模块，电流规格略低，适用于中功率场景。

• 5SHY35L4512：高功率版本，开关特性优化，适用于更严苛的高频应用。

• 5SHY3545L0016：非对称IGCT模块，用于中高压变频驱动系统。

• 5SHX2645L0004：反向阻断型IGCT，适用于需要双向阻断能力的电路拓扑。

• GVC736BE101：配套门极驱动单元，为5SHY35L4511提供精确触发信号和保护功能。

安装与维护

安装前准备：确保工作环境洁净无尘，核实模块额定电压与系统匹配，并断开电源。安装时需采用标准DIN导轨或机柜固定，保持模块水平放置，门极驱动信号线应使用屏蔽电缆以减少干扰。

维护建议：定期清理散热器尘垢，每6个月检查冷却系统流量与温度传感器。长期运行后监测通态压降与开关时间，若出现异常过热或开关噪声，需及时更换模块。ABB 5SHY35L4511 支持状态反馈功能，可通过专用诊断工具实时监测运行参数。

产品保障

ABB为5SHY35L4511提供36个月质量保证，承诺原装正品与技术支持。产品经严格出厂测试，符合IEC 61800-5-1安全规范及RoHS环保标准。用户可享受ABB的现场调试指导与终身维修服务，确保设备在全生命周期内的可靠运行。
