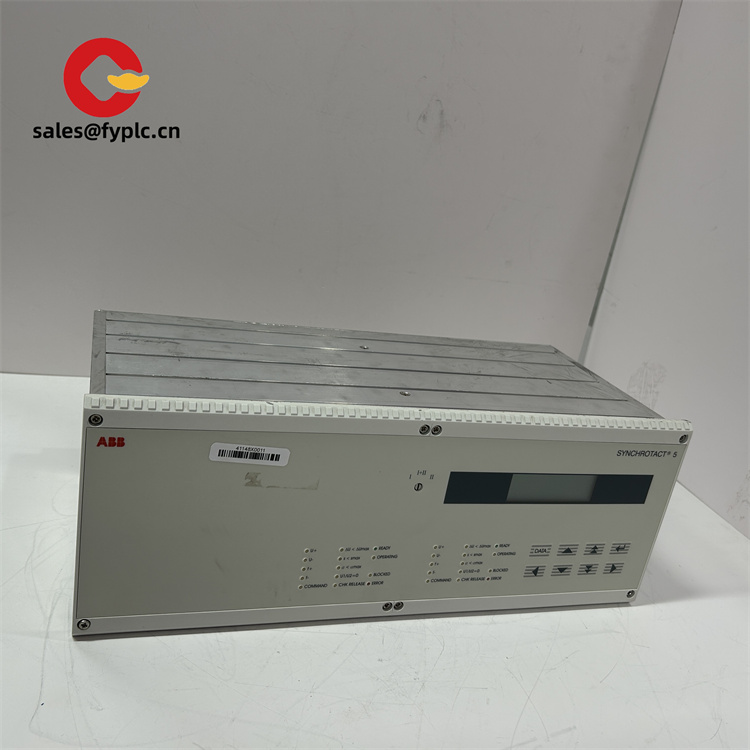

ABB SYN5200a-Z V217 SYNCHROTACT5 3BHB006713R0217 是 ABB 电力自动化领域的核心产品，属于数字同步器与发电机并网系统的关键组件。该系统通过高精度同步技术，确保发电机与电网或备用电源在并网过程中实现相位、频率和电压的精准匹配，避免非同期合闸引发的设备损坏和电网扰动。SYNCHROTACT5 系列采用双通道冗余设计，结合SYN5200a-Z V217 数字控制模块，可广泛应用于发电厂、变电站及工业自备电厂的同步并网场景。
该系统的核心功能包括：
- 全自动同步控制：通过 ABB 专利的相位跟踪算法，实现发电机与电网的毫秒级同步，确保合闸瞬间相位差≤±1°，频率差≤±0.1Hz，电压差≤±5%。
- 双通道冗余保护：采用两个独立微处理器系统（不同硬件架构和软件逻辑），实现同步过程的双重验证，避免单点故障风险。
- 多协议兼容与远程运维：支持 Modbus、Profibus、IEC 61850 等工业协议，可通过SynView软件进行远程参数配置、波形监测和事件记录查询。
SYN5200a-Z V217 作为控制核心，集成了高精度电压 / 频率测量模块、数字 I/O 接口及通信模块，支持 7 组参数预设，可灵活适配不同断路器特性和电网条件。3BHB006713R0217 为系统的核心控制板，采用工业级 PCB 设计，可抵御 ±600W 浪涌冲击，工作温度范围 - 20°C 至 + 60°C，满足严苛工业环境需求。
| 参数名称 | 参数值 |
|---|
| 产品型号 | ABB SYN5200a-Z V217 SYNCHROTACT5 3BHB006713R0217 |
| 制造商 | ABB |
| 产品类型 | 数字同步器与发电机并网系统 |
| 同步精度 | 相位差≤±1°，频率差≤±0.1Hz，电压差≤±5% |
| 输入电压范围 | 24V DC（控制模块供电） |
| 通信协议 | IEC 61850、Modbus RTU、Profibus DP、Ethernet/IP |
| 接口类型 | 2×RJ45（以太网）、1×RS-485（维护接口）、8× 数字输入 / 输出 |
| 工作温度范围 | -20°C 至 + 60°C（控制单元） |
| 防护等级 | IP20（控制单元）、IP54（可选扩展模块） |
| 尺寸（控制单元） | 250mm×150mm×100mm |
| 重量（控制单元） | 2.8kg |
| 安全认证 | CE（符合 IEC 61850-8-1 标准） |
| 兼容断路器 | VM1-T 高速真空断路器、REF542PLUS 保护继电器 |
| 冗余设计 | 双通道独立控制，支持热插拔维护 |
| 故障录波容量 | ≥1000 条事件记录，支持波形存储（最近 3 次同步过程） |
高精度同步与可靠性保障：
- 采用双微处理器系统（如 SYN5202 型），通过独立通道实现同步参数的双重验证，确保并网安全性。
- 内置实时故障录波器，可记录同步过程中的电压、频率、相位波形，支持通过 SynView 软件进行离线分析。
- 支持 “死母线”（Dead Bus）同步模式，可在母线无压情况下实现发电机软启动和并网。
智能化诊断与维护：
- HMI 面板（可选）实时显示同步参数、断路器状态及事件日志，通过 LED 指示灯反馈系统健康状态。
- 支持远程固件升级和配置备份，通过 SynView 软件可快速定位通信中断、传感器故障等问题，平均修复时间（MTTR）≤30 分钟。
灵活的系统集成：
- 支持双电源进线（2 断路器配置）或三断路器母线分段拓扑，可适应不同变电站结构。
- 通过 IEC 61850 协议无缝集成至 ABB Symphony Plus、800xA 等控制系统，实现电力网络的集中监控与优化。
严苛环境适应性：
- 控制单元通过 1000Vrms 隔离测试，可抵御工业现场的电磁干扰（EMI）和浪涌冲击。
- 宽温设计（-20℃至 + 60℃）满足海上平台、沙漠等极端工况需求。
电力与能源：
- 火电厂中，SYN5200a-Z V217 控制汽轮发电机与电网的同步并网，确保机组启停时的稳定性。
- 风力发电场中，系统为永磁直驱发电机提供快速并网支持，减少对电网的冲击。
工业自备电厂：
- 钢铁厂中，该系统保障高炉煤气发电机组的稳定并网，降低厂用电成本。
- 石油化工行业中，同步器与 ABB SUE3000 高速母线切换系统协同工作，实现关键负载的冗余供电。
市政与基础设施：
- 数据中心采用双母线配置，通过SYNCHROTACT5 实现备用柴油发电机与市电的无缝切换，满足 Tier IV 级可靠性要求。
- 污水处理厂中，系统保障沼气发电机组的稳定运行，确保曝气系统连续供电。
- ABB VM1-T 高速真空断路器：与SYN5200a-Z 配套使用，分合闸时间≤15ms，支持机械寿命≥10,000 次。
- ABB REF542PLUS 保护继电器：提供进线过流、欠压保护功能，通过硬接点或 Modbus TCP 触发同步器的快速并网。
- ABB CI854A 通信模块：为SYN5200a-Z 提供 Ethernet/IP 接口，实现与 Rockwell ControlLogix 系统的兼容性。
- ABB SUE4000 高速切换系统：与SYNCHROTACT5 协同，实现母线切换与同步并网的一体化控制，切换时间缩短至 20ms。
- ABB SynView 软件：专用配置工具，支持参数设置、波形监测及远程诊断，兼容 Windows 系统。
安装要点：
- 控制单元需垂直安装于 35mm DIN 导轨，与相邻设备间距≥50mm 以确保散热。
- 电压互感器（PT）和电流互感器（CT）需按 ABB 规范接线，确保相位角测量误差≤1°。
- 信号电缆采用屏蔽双绞线，与动力电缆间距≥30cm，避免电磁干扰。
维护建议：
- 每季度清洁控制单元散热孔，使用压缩空气（压力≤0.5MPa）吹扫灰尘。检查通信接口连接是否松动。
- 每年进行一次功能测试：模拟发电机与电网参数偏差，验证同步时间是否≤500ms；通过 SynView 软件读取故障录波器数据，确认系统日志无异常。
- 断路器机械寿命达到 5,000 次后，需检查触头磨损情况，必要时更换 VM1-T 断路器的真空泡组件。
ABB SYN5200a-Z V217 SYNCHROTACT5 3BHB006713R0217 提供 1 年原厂质保，涵盖材料缺陷与工艺问题。ABB 全球技术支持团队通过电话、远程诊断及现场服务，提供 7×24 小时响应服务。对于紧急备件需求，可激活 48 小时快速交付通道，确保系统高可用性。用户可通过 ABB Ability™工业互联网平台获取固件更新、操作手册及定制化培训，持续优化系统性能。
