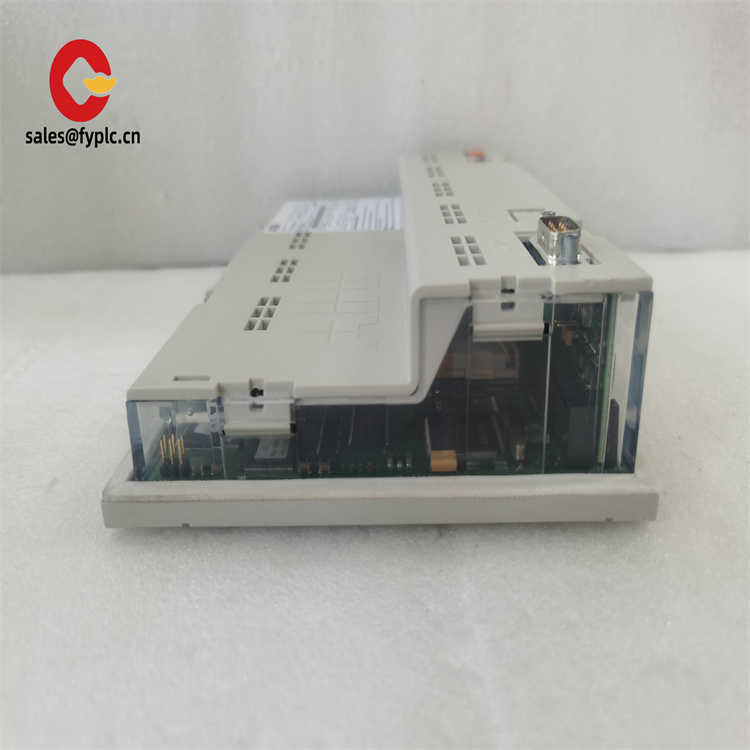

ABB REF610C11LCNP 是 ABB 公司 Relion® 610 系列的馈线保护终端，专为中高压电力系统设计，适用于变电站、工业电网及新能源接入场景。作为多功能继电保护装置，REF610C11LCNP 集成了保护、控制、测量、监测和通信功能，支持中性点不接地、消弧线圈接地等多种网络类型，可快速响应短路、接地等故障并实现精准切除，同时维持非故障区域的稳定供电。其独特的模块化设计和灵活的可编程逻辑（PLC）功能，可适应单母线、双母线、内桥接线等复杂系统，显著提升电力系统的可靠性和智能化管理水平。
| 参数名称 | 参数值 |
|---|
| 产品型号 | ABB REF610C11LCNP |
| 制造商 | ABB |
| 产品类型 | 馈线保护终端 |
| 输入点数 | 4 路模拟量输入（CT 信号），支持 1A 或 5A 互感器 |
| 输出点数 | 3 个功率输出触点（PO1-3），2 个信号输出触点（SO1-2），可选 I/O 模块扩展至 5 个信号输出 |
| 电压范围 | 110-220V AC/DC（电源） |
| 电流范围 | 1A 或 5A（CT 输入） |
| 保护类型 | 过流保护、接地保护、过电压 / 欠电压保护、频率保护、电缆热过载保护 |
| 动作时间 | 差动保护≤12ms，过流保护≤50ms |
| 通信协议 | IEC 61850（通过 SPA-ZC 400 适配器）、Modbus TCP、DNP 3.0、SPA 总线、LON 总线 |
| 工作温度 | -40°C 至 + 70°C |
| 尺寸 | 19” 机架式安装（约 482.6mm 宽 ×279.4mm 深 ×254mm 高） |
| 重量 | 8 公斤 |
| 安装方式 | 19” 机架式安装，支持热插拔 |
| 精度 | 模拟量输入精度≤0.25% FSR |
REF610C11LCNP 采用低阻抗差动保护原理，通过实时比较馈线各支路的电流矢量和，可精确识别区内故障并在 12ms 内跳闸，有效防止故障扩散126。其内置的抗 CT 饱和算法可在 CT 严重饱和时保持稳定性，确保穿越性故障时的选择性。例如，在石化企业 110kV 变电站的内桥接线中，REF610C11LCNP 可自动识别故障进线并快速切换至备用电源，实现备自投功能，保障连续供电。
装置支持软件驱动的动态保护区选择，可根据隔离开关位置自动调整保护区域，适应双母线、分段母线等复杂接线26。其内置的 PLC 功能允许用户自定义自动化逻辑，例如电容器组投切控制、电机顺序启停等，减少外部继电器的使用，降低系统复杂度。例如，在新能源并网场景中，REF610C11LCNP 可通过 PLC 逻辑实现光伏逆变器的无功补偿与故障隔离，提升电网稳定性。
模块配备 128×160 分辨率的图形化 HMI 界面，实时显示差动电流、CT 状态、断路器位置等信息，并支持故障录波功能（可记录 16 路模拟量和 16 路开关量信号），便于事故回溯与分析28。内置的自诊断功能可实时监测硬件状态，若检测到异常（如电源故障、通信中断），可通过 LED 指示灯和远程告警通知运维人员。
REF610C11LCNP 支持 IEC 61850、Modbus、DNP 3.0 等多种通信协议，可通过光纤以太网或 RS485 接口与变电站自动化系统无缝集成526。其双端口通信设计支持冗余网络架构，确保数据传输的可靠性。例如，在铁路供电系统中，REF610C11LCNP 可通过 SPA 总线与牵引变电站的 SCADA 系统实时交互，实现接触网故障快速定位与远程控制。
REF610C11LCNP 广泛应用于需要高可靠性馈线保护的电力系统场景：
- 变电站与输电网络：作为馈线保护核心设备，REF610C11LCNP 可保护单母线、双母线、内桥接线等多种结构，适用于 10kV 至 110kV 电压等级的变电站。例如，在中海化学二期 110kV 变电站中，REF610C11LCNP 通过动态区选逻辑实现了进线与母联开关的备自投功能，确保化工生产的连续性。
- 工业电力系统：在石油化工、矿业等行业中，REF610C11LCNP 可实时监测工业电网的馈线运行状态，快速切除短路故障，防止因母线停电导致的生产线中断。其宽温工作范围（-40°C 至 + 70°C）可适应恶劣工业环境。
- 新能源接入系统：在风电、光伏等新能源并网场景中，REF610C11LCNP 可配合线路保护装置，实现对馈线的差动保护与无功补偿控制，确保新能源电力的稳定输送与电网安全。
- 铁路供电系统：针对铁路牵引变电站的特殊需求，REF610C11LCNP 可提供定制化保护方案，支持单相母线保护和接触网故障快速定位，保障铁路供电的可靠性。
- ABB REF541：基础型馈线保护终端，与REF610C11LCNP 相比，输入输出点数较少（16DI/12DO），适用于中小型变电站。
- ABB REF543：标准型馈线保护终端，支持 25DI/18DO，功能介于 REF541 和 REF545 之间，适用于中等复杂度系统。
- ABB REF542plus：开关柜保护和测控装置，集成测量、监视、保护、控制功能，可与REF610C11LCNP 协同工作，实现开关柜与馈线的联合保护。
- ABB RET543：变压器保护终端，支持差动保护、过流保护和有载调压控制，与REF610C11LCNP 形成互补，适用于变压器与馈线的联合保护场景。
- ABB SPA-ZC 400 适配器：专为REF610C11LCNP 设计的通信模块，支持 IEC 61850 协议，可实现与变电站自动化系统的高速数据传输。
安装前准备：
在安装REF610C11LCNP 前，需确认控制柜符合 19” 机架安装标准，并检查电源电压（110-220V AC/DC）是否稳定。建议使用 ABB 提供的专用导轨和接线端子，确保模块牢固固定。安装时需按照说明书连接 CT 二次回路，注意极性正确性，并通过 PCM600 软件配置 CT 变比、保护定值等参数。对于复杂接线（如内桥接线），需根据实际运行方式设置动态区选逻辑。
维护建议：
定期清洁模块表面灰尘，检查 CT 回路接线是否松动。每月通过 HMI 界面查看诊断信息，若 FAULT 灯亮起，需通过 PCM600 读取故障代码并及时处理。每季度进行一次功能测试，使用高精度信号源验证保护动作逻辑。REF610C11LCNP 支持热插拔，维护时可在线更换故障模块，减少停电时间。此外，建议每两年更新一次固件，以获取最新功能和性能优化。
REF610C11LCNP 提供 1 年质保服务，覆盖材料和工艺缺陷。在质保期内，若模块出现非人为损坏，可享受免费维修或更换。ABB 全球技术支持团队 7×24 小时响应，通过远程诊断和现场服务快速解决客户问题。所有REF610C11LCNP 模块均为原厂正品，库存充足（如芬兰、瑞士、南非等地仓库），付款后 3 个工作日内即可发货，确保客户及时获取备件。凭借 ABB 在电力保护领域的数十年经验，REF610C11LCNP 以其卓越的可靠性和稳定性，为客户提供长期、无忧的电力系统保护解决方案。
