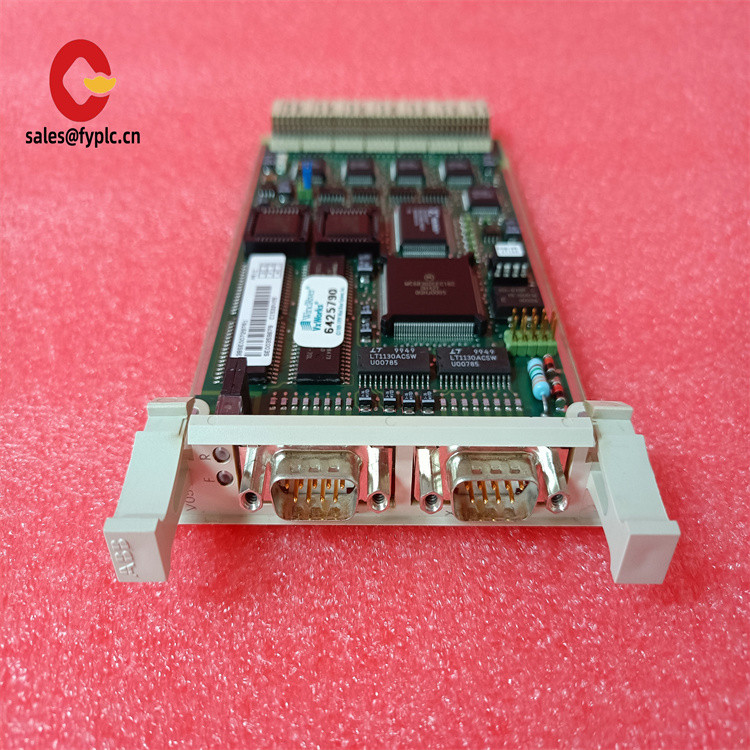

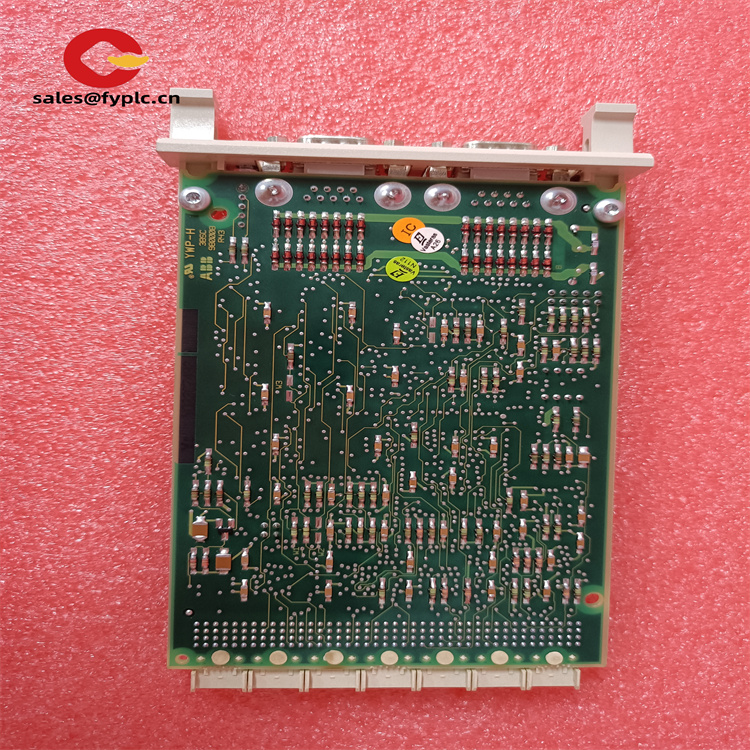

ABB CI543 3BSE010699R1 是 ABB Advant OCS 控制系统中专门设计的高性能通信接口模块，作为 GCOM（General Communication Module）协议的核心实现设备，可无缝连接 Advant 控制器（如 AC450、AC410）与第三方工业设备，为石油化工、电力、冶金等行业提供跨系统集成能力。该模块支持 Modbus RTU、Profibus DP 等主流工业协议，通过双冗余通信链路确保数据传输的连续性，满足高可用性控制系统的严苛需求。
ABB CI543 3BSE010699R1 采用紧凑型设计，兼容 Advant 控制器的热插拔功能，允许在线更换模块而不中断系统运行。其核心功能包括协议转换、数据映射及网络管理，可高效处理过程数据与控制指令，支持 200 数据集 / 秒的实时通信速率。模块内置智能诊断功能，通过 LED 指示灯实时反馈网络状态，显著降低维护难度与停机时间，是工业自动化系统升级改造的关键组件。
| 参数名称 | 参数值 |
|---|
| 产品型号 | ABB CI543 3BSE010699R1 |
| 制造商 | ABB |
| 产品类型 | GCOM 通信接口模块（支持 Modbus/Profibus 协议） |
| 通信协议 | Modbus RTU、Profibus DP、GCOM 协议 |
| 传输速率 | 19.2 kbps（Modbus）、12 Mbps（Profibus） |
| 端口数量 | 2 路 RS-485（Modbus）+ 1 路 Profibus DP |
| 节点容量 | 单网络支持 32 个 Modbus 从站或 127 个 Profibus 设备 |
| 电气隔离 | 500 Vrms（端口间及端口与系统间） |
| 工作温度 | -25°C 至 + 60°C（宽温型号可选） |
| 电源规格 | 24 VDC ±10%，典型功耗 80 mA |
| 物理尺寸 | 260 mm × 120 mm × 30 mm（含安装支架） |
| 重量 | 170 g |
| 认证 | CE、UL（可选）、符合 IEC 61131-2 抗干扰标准 |
| 通信冗余 | 支持双链路热备（需配合冗余控制器） |
多协议兼容性与灵活配置：
ABB CI543 3BSE010699R1 支持 Modbus RTU 与 Profibus DP 协议的混合通信，可同时连接 PLC、智能仪表、HMI 等多类型设备。通过 ABB Compact Control Builder 软件，用户可灵活配置通信参数（如波特率、数据位、校验方式），并定义数据集映射规则，实现不同协议设备间的无缝数据交互。
高可靠性与冗余设计：
模块采用双电源输入设计（24 VDC 冗余供电），支持线路冗余与设备冗余模式。在 Profibus 网络中，可通过 DP/PA 链路耦合器扩展本质安全型现场设备，满足石油化工等行业的防爆要求。内置的网络诊断功能可实时监测通信错误率与设备状态，确保系统稳定运行。
高效数据处理与实时性：
支持 GCOM 协议的数据集通信功能，可在控制器与操作员站之间快速传输过程数据，传输速率达 200 数据集 / 秒。模块内置数据缓存机制，可应对突发数据流量，避免通信拥塞。其低延迟特性（<10 ms）适用于批次管理、运动控制等对实时性要求高的场景。
便捷维护与热插拔能力：
模块支持热插拔操作，允许在系统运行状态下更换故障模块，配合 ABB 诊断工具（如 System 800xA）可快速定位并解决通信故障。模块化设计与标准化接口降低了安装复杂度，显著缩短维护时间。
石油化工行业：
在炼油厂、化工厂的 DCS 系统中，ABB CI543 3BSE010699R1 用于连接原有 Advant 控制器与新一代 AC 800M 系统，实现工艺参数的实时监控与闭环控制。其 Profibus DP 接口可直接连接西门子 PLC 或艾默生智能变送器，构建混合控制系统。
电力与能源系统：
在发电厂的汽轮机控制系统中，模块作为 GCOM 主站连接 PLC、振动监测设备和分布式 I/O，支持多控制器间的高速数据同步。其宽温型号（-25°C 至 + 60°C）可适应户外变电站等恶劣环境。
智能制造产线：
在汽车制造、食品饮料行业的自动化产线中，ABB CI543 3BSE010699R1 用于集成机器人、视觉检测设备和 MES 系统，实现生产数据的实时上传与指令下发。Modbus RTU 接口可兼容老旧设备，保护用户原有投资。
老旧系统改造：
在冶金、水泥等行业的老旧控制系统升级中，模块作为 Advant 控制器与第三方设备的通信枢纽，可保留原有设备投资，同时引入先进的系统管理功能，如远程诊断、数据分析等，提升整体系统的智能化水平。
- ABB CI532 VXX 3BSE010698R1：双端口 Modbus 通信模块，支持 RS-485 与以太网协议，与 CI543 形成互补的通信解决方案。
- ABB CI534 VXX 3BSE010697R1：Profibus DP/PA 通信模块，支持本质安全型现场设备，适用于防爆环境。
- ABB PM864-A-EA：AC 800M 系统的高性能控制器，与 CI543 组成冗余控制架构，提供强大的实时数据处理能力。
- ABB AI845 3BSE023675R1：模拟输入模块，与 CI543 配套使用，实现现场模拟信号的采集与数字化传输。
- ABB CI854A-EA 3BSE030221R2：PROFIBUS DP-V1 主站模块，支持双端口冗余，与 CI543 配合可构建多协议混合网络。
安装前准备：
- 确认安装环境符合ABB CI543 3BSE010699R1 的工作温度要求（标准型号 - 25°C 至 + 60°C），避免电磁干扰源。使用屏蔽双绞线连接模块与从站设备，确保电缆屏蔽层可靠接地。
- 通过 Compact Control Builder 软件配置模块参数，包括通信协议、网络地址及数据集映射。对于冗余系统，需分别连接两条独立电缆至模块的冗余电源接口。
维护建议：
- 定期通过 ABB 诊断工具（如 System 800xA）查看模块状态，监测通信错误率、端口负载及电源稳定性。建议每 6 个月清洁模块表面灰尘，检查端子连接是否松动。
- 若需更换模块，可在系统运行状态下执行热插拔操作，更换后通过软件重新同步配置数据。对于冗余系统，建议每年进行一次主备切换测试，确保冗余功能正常。
ABB CI543 3BSE010699R1 提供1 年原厂质保，覆盖材料与工艺缺陷。ABB 全球技术支持团队通过电话、远程诊断或现场服务提供 7×24 小时响应，协助用户进行系统配置、故障排查及固件升级。
作为工业自动化领域的领导者，ABB 严格遵循 ISO 9001 质量管理体系，所有模块均通过 CE 认证，并可根据客户需求提供 UL 认证。此外，ABB 建立了全球化的备件库存网络，支持 3 个工作日内发货，最大限度缩短客户停机时间。
