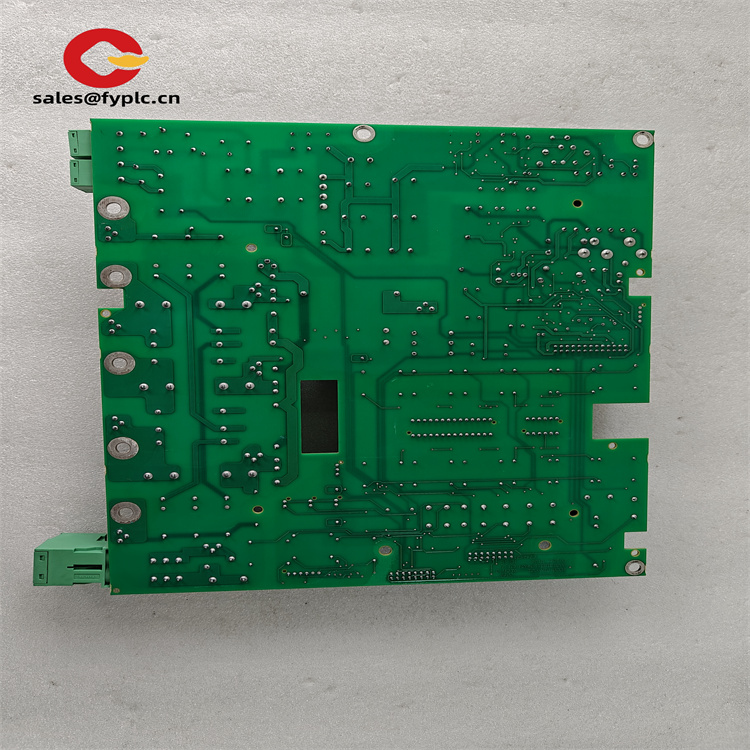

ABB SDCS-PIN-4B 是 ABB DCS800 直流调速器系统 的核心电源管理组件，专为工业传动控制场景设计，属于SDCS 系列接口模块。作为多通道电源分配与信号调理单元，其通过高可靠性电源转换与抗干扰设计，为 DCS800 系统提供稳定的 24V 直流供电，并集成时序控制与继电器输出功能，广泛应用于石油化工、采矿、造纸等对供电稳定性要求严苛的领域。
ABB SDCS-PIN-4B 是 DCS800 直流调速器系统 的标准化电源接口板，支持 110V/220V AC 输入，输出 24V DC 电源（最大 10A），可同时为 DCS800 控制器、I/O 模块及外部设备（如电机驱动器、PLC）供电。作为SDCS 系列的关键组件，ABB SDCS-PIN-4B 通过内置变压器与过流保护电路，实现电源的高效转换与故障隔离，在冶金轧机、港口起重机等大功率设备中承担核心供电与信号交互角色。
该模块采用光电隔离技术，电源输出与控制信号间隔离电压达 2500Vrms，有效抑制电磁干扰（EMI）和共模噪声，适用于钢铁厂电弧炉、油田钻机等强干扰环境。其嵌入式自诊断逻辑可实时监测电源过压、欠压及模块温度异常，通过 LED 指示灯快速定位故障点，显著降低维护复杂度。在造纸行业中，ABB SDCS-PIN-4B 为纸机传动系统提供稳定电力，配合SDCS-IOB-21 数字输入模块实现张力控制信号的精准传输，确保纸品质量的一致性。
| 参数名称 | 参数值 |
|---|
| 产品型号 | ABB SDCS-PIN-4B 3ADT316300R1510 |
| 制造商 | ABB |
| 产品类型 | 电源接口板（SDCS 系列） |
| 输入电压 | 110V/220V AC（自动切换） |
| 输出电压 | 24V DC（±5%） |
| 输出电流 | 10A（连续），15A（峰值） |
| 隔离等级 | 电源输出与控制信号：2500Vrms |
| 物理尺寸 | 120mm × 80mm × 35mm（高 × 深 × 宽） |
| 重量 | 0.7kg（典型值） |
| 工作温度范围 | -10℃至 + 60℃ |
| 防护等级 | IP20（机柜安装） |
| 安装方式 | DIN 导轨安装，支持热插拔 |
| 认证标准 | CE、UL 61010-1、EN 61000-6-2（工业抗干扰标准） |
| 保护功能 | 过压、过流、短路保护，LED 状态指示（电源 / 故障） |
ABB SDCS-PIN-4B 采用高频开关电源技术，转换效率达 85%，在石油钻机的变频驱动系统中，可将电源波动控制在 ±2% 以内，确保电机调速的稳定性。其内置的时序控制功能可同步 DCS800 系统各模块的上电顺序，避免浪涌电流损坏设备，在矿山提升机等大型设备启动时，有效延长控制系统寿命。
通过ABB DriveWindow Light 软件可远程监控电源状态，实时调整输出电压（24-28V DC 可调），适配不同设备需求。支持热插拔操作，技术人员可在系统运行时更换故障模块，配合 LED 指示灯（电源 / 故障），将维护时间缩短至传统模块的 1/3。在食品饮料生产线中，该特性确保停产检修时快速更换模块，减少非计划停机损失。
模块通过 - 10℃至 + 60℃宽温测试，在海上平台盐雾环境（湿度 95%）或沙漠油田高温场景中均能稳定运行。配合SDCS-POW-4 冗余电源模块，可构建双电源冗余系统，适用于核电、石化等关键场景。例如，在 LNG 储罐监控系统中，双模块冗余配置实现 “0 中断” 供电，满足 SIL 2 安全等级要求。
在乙烯裂解装置中，ABB SDCS-PIN-4B 为 DCS800 控制器及调节阀驱动模块提供稳定电力，通过SDCS-CON-2B 通信模块与 SCADA 系统实时交互，实现裂解深度的精准调节，乙烯收率提升 3%。在天然气管道监控中，模块为沿线 RTU（远程终端单元）供电，支持 4G / 卫星通信模块的长时间运行，确保泄漏检测与流量计量的可靠性。
在铜矿浮选生产线中，ABB SDCS-PIN-4B 为浮选机变频器提供 24V 电源，配合SDCS-IOB-3 模拟输入模块采集矿浆浓度信号，实现浮选过程的闭环控制。在钢铁厂连铸机中，模块为结晶器振动控制系统供电，支持 PROFIBUS DP 协议与 PLC 通信，确保铸坯质量的稳定性。
在造纸机传动系统中，ABB SDCS-PIN-4B 为 DCS800 调速器提供电力，通过SDCS-IOB-23 数字输出模块控制电机速度，实现纸张定量与水分的精确调节。在乳制品杀菌机中，模块为温度传感器与控制阀供电，支持 Modbus RTU 协议与上位机通信，确保巴氏杀菌工艺的稳定性，降低产品报废率。
- SDCS-PIN-3B：3 通道电源接口板，适用于小型系统，与SDCS-PIN-4B 共享通信协议。
- SDCS-IOB-21：16 通道数字输入模块，与SDCS-PIN-4B 组成数据采集与供电一体化解决方案。
- SDCS-POW-4：冗余电源模块，与SDCS-PIN-4B 配合构建双电源系统，提升可靠性。
- SDCS-CON-2B：通信模块，支持 PROFIBUS DP 协议，扩展SDCS-PIN-4B 与第三方设备的集成能力。
- SDCS-IOB-3：8 通道模拟输入模块，与SDCS-PIN-4B 互补，覆盖更多传感器类型。
- TU810：端子单元，为SDCS-PIN-4B 提供标准化接线接口，支持弹簧端子快速连接。
安装ABB SDCS-PIN-4B 前，需确认机柜空间满足 120mm × 80mm × 35mm 尺寸要求，远离变频器等干扰源（间距≥30cm）。使用TU810 端子单元连接输入电源线（建议使用 2×1.5mm² 屏蔽双绞线），确保接地电阻＜4Ω 以降低共模干扰。通过DriveWindow Light 软件配置输出电压（默认 24V）及过流保护阈值（默认 15A）。
定期通过DCS800 监控平台查看ABB SDCS-PIN-4B 的电源状态，当出现 “Overvoltage” 报警时，检查输入电压是否稳定。每季度使用标准负载测试（如 10A 持续 30 分钟）验证模块散热性能，温度上升应＜20℃。对于长期运行的系统，建议每 2 年更换备用模块，备件需存放于恒温恒湿环境（25℃±5℃，湿度≤60%）。
ABB SDCS-PIN-4B 3ADT316300R1510 提供1 年质保，覆盖材料缺陷与工艺问题。用户可通过 ABB 全球技术支持中心获取 24/7 远程诊断服务，包括固件升级、参数优化及故障分析。针对核电、石化等关键行业，ABB 可提供现场安装督导与定制化培训，确保模块符合行业特定标准。该产品支持现货库存，付款后 3 个工作日内发货，全球物流网络覆盖主要工业地区。
