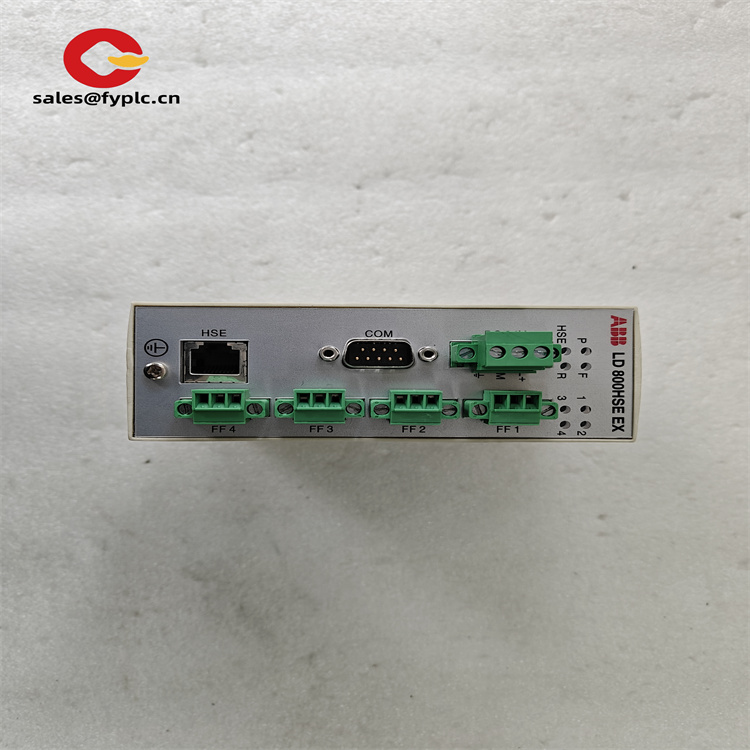

ABB LD800HSEEX 3BSE073314R1 是 ABB 推出的FOUNDATION Fieldbus 链接设备，专为工业自动化系统设计，属于 S100 I/O 系列核心组件。作为高安全性通信网关，LD800HSEEX 支持 4 个 H1 链路与 1 个 HSE（高速以太网）接口的无缝连接，适用于石油化工、油气开采、制药等危险区域的过程控制场景。其核心功能包括多链路数据中继、系统管理代理（SMA）及网络管理代理（NMA），尤其在分布式控制系统（DCS）与现场设备的交互中表现卓越。
LD800HSEEX 采用紧凑设计，集成 4 个独立 H1 通道（31.25 kbit/s）和 1 个 HSE 接口（10/100 Mbit/s），支持冗余配置以确保关键数据传输的连续性。其嵌入式系统管理功能可自动识别 H1 链路上的设备并分配地址，通过 HSE 子网实现与 PLC/DCS 系统的实时通信。在危险区域应用中，LD800HSEEX 通过 ATEX 和 IECEx 认证，可在 Zone 2 环境中稳定运行，满足防爆要求1618。
| 参数名称 | 参数值 |
|---|
| 产品型号 | ABB LD800HSEEX 3BSE073314R1 |
| 制造商 | ABB |
| 产品类型 | FOUNDATION Fieldbus 链接设备（支持 H1/HSE 协议转换） |
| 通信协议 | FF H1（31.25 kbit/s）、FF HSE（10/100 Mbit/s） |
| 接口配置 | 4 个 H1 端口（支持冗余）、1 个 HSE 端口（RJ45） |
| 电气规格 | 输入电压：24V DC（±20%），功耗：≤10W |
| 防爆认证 | ATEX II 3G Ex nA IIC T4 Gc
IECEx Ex nA IIC T4 Gc |
| 物理尺寸 | 153mm x 125mm x 45mm（长 x 宽 x 深） |
| 重量 | 0.8kg |
| 工作温度范围 | -20℃至 + 60℃ |
| 防护等级 | IP20（符合 IEC 60529 标准） |
| 安装方式 | DIN 导轨安装，支持热插拔 |
| 认证标准 | CE 认证，符合 UL 61010-1、EN 61000-6-2/3 标准 |
| 最大电缆长度 | H1 链路：1900 米（双绞线）
HSE 链路：100 米（双绞线） |
| 冗余支持 | 双 HSE 链路冗余，支持与另一 LD800HSEEX 设备组成冗余对 |
高安全性防爆设计：LD800HSEEX 通过 ATEX 和 IECEx 认证，适用于 Zone 2 危险区域，采用 nA 防爆型式（无火花型），可在爆炸性气体环境中稳定运行。其 G3 涂层工艺（符合 ANSI/ISA7104 标准）可抵御盐雾、化学腐蚀等恶劣环境，确保长期可靠性118。
多协议无缝集成：模块支持 FF H1 和 HSE 协议转换，可作为系统管理代理（SMA）和网络管理代理（NMA），自动配置 H1 设备并实现与 HSE 子网的实时数据交互。通过 SNTP 时间同步功能，确保多设备协同控制的精准性1820。
灵活扩展与冗余配置：4 个独立 H1 通道可连接多达 64 台现场设备（每通道 16 台），支持冗余 HSE 链路和双设备冗余对，确保关键数据传输的连续性。用户可通过集成 Web 服务器远程配置 IP 地址及通信参数，简化调试流程118。
严苛环境下的稳定性：模块工作温度范围覆盖 - 20℃至 + 60℃，符合 IP20 防护等级，可耐受粉尘和轻微液体飞溅。通过 CE、UL 认证，适用于石化、油气等极端工况，确保在高温、高湿度环境下稳定运行118。
石油化工与油气开采：在炼油厂中，LD800HSEEX 连接 H1 链路上的压力变送器、温度传感器及调节阀，通过 HSE 子网将数据传输至 DCS 系统，实现生产过程的实时监控与优化。在海上平台，模块支持冗余配置，确保在振动、盐雾环境下的通信可靠性618。
制药与食品加工：在无菌车间，LD800HSEEX 连接 H1 链路上的 pH 计、流量控制器及无菌阀，通过 HSE 协议与 PLC 系统交互，实现药品生产过程的精确控制与批次追溯。其 G3 涂层工艺可抵御腐蚀性清洁剂，满足 GMP 标准要求1820。
电力与能源管理：在智能电网中，LD800HSEEX 连接 H1 链路上的智能电表、断路器及逆变器，通过 HSE 协议传输实时能耗数据至 SCADA 系统，实现电网负载均衡与能效优化。在光伏电站中，模块支持多设备组网，监测汇流箱状态并控制接触器，提升发电效率618。
交通与基础设施：在城市轨道交通中，LD800HSEEX 连接 H1 链路上的信号控制器、屏蔽门传感器及列车定位装置，通过 HSE 协议与中央控制系统联动，确保列车运行安全。在高速公路收费站，模块扩展 I/O 通道，监测车辆检测器及自动栏杆状态，实现快速通行管理618。
- AC 800M 控制器：与LD800HSEEX 配合使用，作为 HSE 子网的主控制器，支持冗余通信及 IEC 61131-3 标准编程，适用于复杂工业控制场景18。
- CI860 通信模块：安装于 AC 800M 控制器，提供 HSE 接口，实现与LD800HSEEX 的无缝集成18。
- DSDO 115K03：数字输出模块，通过 H1 链路与LD800HSEEX 连接，支持 24V DC 信号输出，适用于电磁阀、继电器驱动6。
- DI830：数字输入模块，采集现场开关量信号，与LD800HSEEX 组成完整的监测与控制单元6。
- TU810：通用端子单元，为LD800HSEEX 提供标准化接线接口，支持弹簧端子或螺钉连接方式6。
- PFSA140：通信处理器模块，支持 OPC UA 协议，增强LD800HSEEX 与云端平台的集成能力，实现远程数据分析6。
- HRBX01K02：冗余中继器套件，与LD800HSEEX 配合使用，提供双链路冗余通信，确保关键数据传输的连续性6。
安装前准备：在安装LD800HSEEX 前，需确认机柜空间满足 153mm x 125mm x 45mm 的尺寸要求，并确保 DIN 导轨安装牢固。使用专用工具将模块垂直插入导轨卡槽，按压至锁定位置，确保接触良好。检查电源电压是否稳定在 24V DC 范围内，避免因电压波动导致模块损坏。连接 H1 链路时，需使用屏蔽双绞线并遵循 FF 标准接线规范，确保极性正确1819。
维护建议：定期清洁LD800HSEEX 的散热孔，防止灰尘堆积影响散热性能。通过 ABB Control Builder 软件实时监控模块状态，当出现 “HSE Link Fault” 报警时，需检查 HSE 网线是否松动或终端电阻配置错误。每 6 个月进行一次信号传输测试，验证 H1 链路的稳定性和准确性。对于长期运行的系统，建议每 2 年更换一次备用模块，确保冗余架构的有效性1819。
ABB LD800HSEEX 3BSE073314R1 提供2 年质保，涵盖材料及工艺缺陷。用户可通过 ABB 全球技术支持网络获得 24/7 远程诊断服务，包括固件升级、配置优化及故障分析。对于紧急情况，公司承诺在 4 小时内响应，并提供现场技术支持（需提前预约）。所有模块出厂前均经过严格测试，包括高温老化、振动冲击及电磁兼容性（EMC）测试，确保符合 IEC 61131-2 标准的安全要求118。
