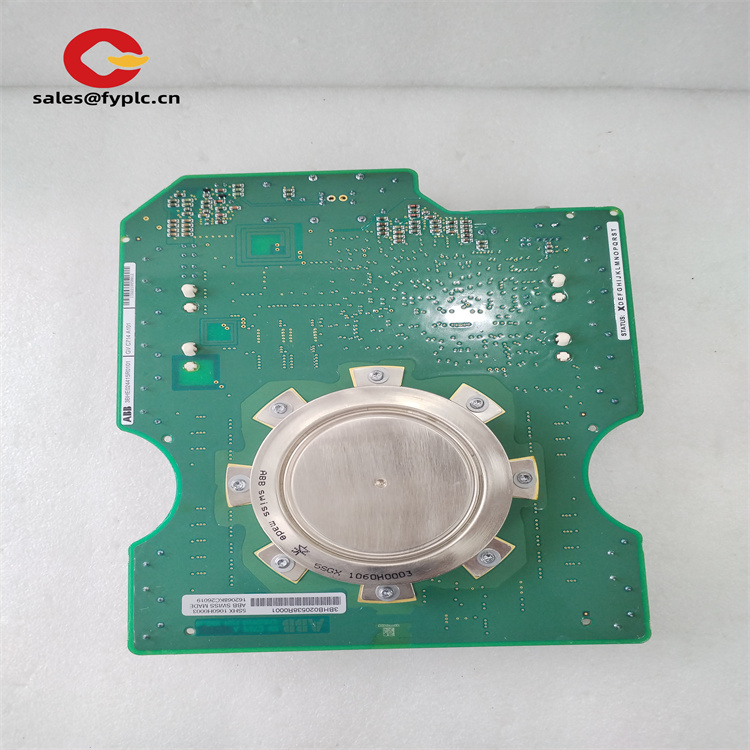

ABB 5SHX1060H0003 是一款反向导通集成栅极换流晶闸管（RC-IGCT）模块，专为高压大功率电力电子应用设计。作为 ABB M2M 系列的核心器件，其结合了晶闸管的高电压阻断能力与 IGBT 的快速开关特性，适用于中压变频器、风力发电变流器、轨道交通牵引系统等场景。该模块通过集成栅极驱动电路实现高效控制，可在兆瓦级功率转换中提供低导通损耗、高可靠性和紧凑的结构设计11022。
核心功能：
- 高压大电流处理：支持数千伏级电压和千安级电流，适用于高压直流输电（HVDC）、静止无功补偿器（SVC）等场景。
- 快速开关能力：关断时间 < 1μs，可实现高频斩波与能量回馈，提升系统效率。
- 反向导通特性：内置反向二极管，简化电路设计，适用于需要双向电流控制的应用（如四象限运行）。
在某海上风电变流器中，5SHX1060H0003 作为核心开关器件，实现了 10MW 级功率的高效转换，同时通过反向导通功能优化了电能回馈路径，系统效率提升至 98.5%922。
| 参数名称 | 参数值 |
|---|
| 产品型号 | ABB 5SHX1060H0003 |
| 制造商 | ABB |
| 产品类型 | 反向导通集成栅极换流晶闸管（RC-IGCT） |
| 额定电压 | 3.3kV/4.5kV（具体取决于应用配置） |
| 额定电流 | 1500A/2000A（峰值） |
| 开关频率 | 500Hz-1kHz（典型值） |
| 导通压降 | ≤1.5V（@额定电流） |
| 门极驱动电压 | ±15V DC |
| 冷却方式 | 液冷（需配套 ABB 水冷散热器） |
| 防护等级 | IP00（需安装于封闭柜体） |
| 安装方式 | 压接式端子，支持快速更换 |
| 尺寸 | 210mm×140mm×45mm（模块化设计） |
| 重量 | 1.2kg |
| 认证标准 | IEC 61508 SIL 3（安全完整性等级）、CE、UL |
高效能与可靠性：
- 低损耗设计：采用平板式芯片结构，导通损耗比传统 GTO 降低 30%，适用于长时间高负载运行10。
- 高可靠性：通过 10 万次以上的开关寿命测试，适应 - 40°C 至 + 125°C 的极端工作温度22。
- 冗余支持：支持多模块并联运行，满足核电站、石油平台等关键场景的 N+1 冗余需求。
灵活适配与集成：
- 协议兼容：可与 ABB ACS 系列变频器、PCS 系列风电变流器无缝集成，支持 Modbus TCP/IP 及 PROFINET 通信9。
- 模块化扩展：通过 TB806 光纤模块延长通信距离至 20km，适应跨区域设备监控1。
智能诊断与维护：
- 实时监控：内置温度传感器与电流监测功能，通过 LED 指示灯实时显示模块状态（绿：正常；红：故障）。
- 故障自诊断：支持过流、过热、欠压等多重保护，错误代码可通过 ABB 工程师站远程读取22。
电力与能源：
- 高压直流输电：作为 HVDC 换流阀的核心组件，实现交流电与直流电的高效转换，降低谐波污染。
- 风力发电：在永磁直驱风机变流器中，实现最大功率点跟踪（MPPT）与电网侧电能质量优化。
工业传动：
- 中压变频器：用于轧钢机、矿井提升机等大功率设备的调速控制，支持四象限运行。
- 轨道交通：在高铁牵引系统中，通过 IGCT 的快速开关特性实现精准的电机控制与制动能量回收。
可再生能源并网：
- 光伏逆变器：在集中式光伏电站中，实现 DC/AC 转换并满足电网谐波标准（THD<3%）。
- 储能系统：在锂电池储能变流器中，支持双向功率流动与毫秒级响应速度。
- ABB TB806 光纤扩展模块：延长通信距离至 20km，支持单模 / 多模光纤1。
- ABB SA610 电源模块：为 IGCT 提供稳定 ±15V DC 供电，支持冗余配置。
- ABB CMES Edge 边缘计算网关：对 IGCT 运行数据进行实时分析，提供预测性维护预警。
- ABB MControl 电机控制单元：通过 IGCT 实现电机状态监测与远程控制。
- ABB 3BHB020538R0001 驱动板：配套 IGCT 的专用驱动模块，支持即插即用29。
安装要点：
- 机械固定：使用 M6 螺栓将模块紧固于水冷散热器，扭矩需控制在 8-10N・m，确保散热面紧密贴合。
- 电气连接：输入输出端子需使用镀银铜排连接，压降≤50mV（@额定电流）。
- 冷却系统：建议采用 ABB 专用水冷系统（如 ACS880-CP-0720-3+P901），冷却液流速≥5L/min，温度≤40°C。
维护建议：
- 定期检查：每月清洁散热器表面灰尘，每季度测试绝缘电阻（≥100MΩ）。
- 驱动板维护：每半年更换驱动板电池（CR2032），确保参数存储不丢失。
- 故障处理：若模块出现过热（温度 > 125°C）或过流（电流 > 2500A），需立即停机并排查负载侧故障。
ABB 为5SHX1060H0003 提供 2 年原厂质保，覆盖材料缺陷与工艺问题。若模块在质保期内出现故障，可通过 ABB 全球服务网络申请免费更换或维修。所有产品出厂前均通过高温老化测试（125°C 持续 48 小时）、振动测试（5-500Hz，10g 加速度）和电磁兼容性（EMC）测试，符合 EN 61000 系列标准，确保工业环境下的稳定运行22。
- 库存与交付：该型号为现货供应（需确认区域库存），国内标准物流配送时间 3-5 工作日。
- 替代型号：若需更高电压等级（如 6.5kV），可考虑 ABB 5SHX2645L0004；若需更小体积，可选择升级型号5SHX1960L0006（支持风冷）1622。
