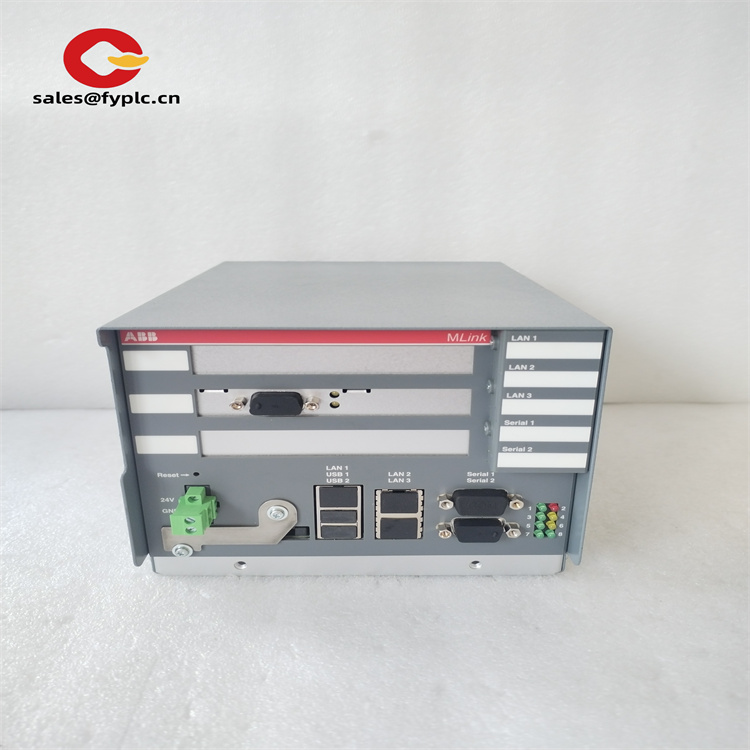

ABB 1TGE120021R0110 是一款专为工业自动化系统设计的通信网关控制器，隶属于 ABB MNS iS 系列，核心功能是实现电机控制系统与分布式控制系统（DCS）之间的无缝数据交互。该模块采用工业 PC 架构，集成多协议通信接口，支持 PROFIBUS DP、Modbus RTU/TCP 及 PROFINET IO 等主流工业通信标准，适用于智能制造、电力、石油化工等场景，可将本地电机控制单元（MControl）的数据实时上传至 DCS 或 SCADA 系统，同时接收上层指令实现闭环控制225。
核心功能：
- 多协议转换：支持 PROFIBUS DP-V0/V1、Modbus RTU/TCP 及 PROFINET IO，可同时连接 60 个 MControl 单元，满足复杂工业网络的异构通信需求。
- 数据交互与处理：通过 OPC 服务器（DA/AE）实现数据采集与指令下发，支持时间戳功能，确保数据同步精度≤1ms。
- 冗余配置：支持双模块冗余（N+1），切换时间 < 20ms，适用于核电站、航空航天等高可靠性场景。
在某汽车总装线中，1TGE120021R0110 作为机器人控制系统的通信枢纽，连接 30 台机器人控制器与 DCS，实现焊接参数实时监控与工艺优化，产能提升 15%25。
| 参数名称 | 参数值 |
|---|
| 产品型号 | ABB 1TGE120021R0110 |
| 制造商 | ABB |
| 产品类型 | 工业通信网关控制器 |
| 通信协议 | PROFIBUS DP、Modbus RTU/TCP、PROFINET IO |
| 接口类型 | RS485（Modbus）、RJ45（PROFINET）、DB9（PROFIBUS） |
| 数据传输速率 | PROFIBUS：12Mbps；PROFINET：100Mbps；Modbus：115.2kbps |
| 输入电源 | 24V DC（±10%），功耗≤15W |
| 工作温度 | -25°C 至 + 60°C（存储温度 - 40°C 至 + 85°C） |
| 防护等级 | IP20（室内安装） |
| 安装方式 | 标准 DIN 导轨（TH35-7.5/15） |
| 尺寸 | 22.5mm（宽）×85.6mm（高）×103.7mm（深） |
| 重量 | 0.149kg |
| 认证标准 | CE、UL、CSA、CQC、DNV GL |
| 冗余支持 | 双模块并联冗余（需专用电缆） |
高兼容性与灵活扩展：
- 协议无缝转换：内置协议栈支持 PROFIBUS 与 Modbus 的双向数据映射，可自定义数据点映射表，减少系统集成复杂度。某石化厂通过该模块将原有 PROFIBUS 设备接入新建的 Modbus TCP 网络，改造成本降低 40%25。
- 模块化设计：支持热插拔扩展，可通过 TB806 光纤模块延长通信距离至 20km，适应跨区域设备监控。
高可靠性与稳定性：
- 工业级防护：通过 6kV 冲击电压测试和 ±15kV ESD 防护，适应电磁干扰强的工厂环境。
- 智能诊断：前端 LED 指示灯实时显示通信状态（绿）、故障类型（红）及冗余状态（黄），支持通过 ABB 工程师站远程监控网络负载与错误日志。
便捷维护与集成：
- 快速部署：预配置软件模块（如 OPC 服务器）可通过 U 盘一键导入，减少现场调试时间。
- 兼容性强：兼容 ABB AC500 PLC、Advant OCS DCS 系统，支持与第三方 SCADA 平台（如 Wonderware）无缝集成。
智能制造：
- 汽车焊装线中，连接机器人控制器与 MES 系统，实现焊接参数实时上传与工艺优化，焊接合格率提升至 99.8%。
- 注塑机群控系统中，通过 Modbus TCP 协议采集多台设备的能耗数据，实现能源管理与预测性维护。
电力行业：
- 110kV 变电站的继电保护系统中，作为 PROFINET 网关连接保护装置与监控后台，满足 DL/T 860（IEC 61850）标准要求。
- 分布式光伏电站中，通过 Modbus RTU 协议汇总逆变器数据，上传至电网调度中心，确保并网稳定性。
过程工业：
- 炼油厂催化裂化装置的 SIS 系统中，作为冗余通信节点连接三重化安全控制器，满足 SIL3 安全完整性等级要求。
- 食品饮料生产线的杀菌设备中，通过 PROFIBUS DP 协议实时监控温度与压力参数，确保产品质量追溯。
- ABB TB806 光纤扩展模块：与1TGE120021R0110 配套使用，延长通信距离至 20km，支持单模 / 多模光纤。
- ABB SA610 电源模块：为网关提供稳定 24V DC 供电，支持冗余配置。
- ABB DI620 数字输入模块：采集现场开关量信号，通过网关传输至 DCS 系统。
- ABB CMES Edge 边缘计算网关：对通信数据进行实时分析，提供预测性维护预警。
- ABB MControl 电机控制单元：通过1TGE120021R0110 实现与 DCS 的通信，支持电机状态监测与远程控制。
安装要点：
- 垂直安装于标准 DIN 导轨，相邻模块间距≥15mm 以确保散热。
- 输入电源需通过 2.5mm² 铜芯线连接，接地端按 IEC 61000-4-5 标准接至机柜接地排（接地电阻 < 1Ω）。
- 冗余配置时，需使用 ABB 专用并联电缆（1SDA068999R1）连接两模块的冗余接口，确保通信同步。
维护建议：
- 每月检查 LED 指示灯状态，若红色故障灯亮起，需通过 ABB 工程师站查看错误代码（如通信超时代码 0x8001），并排查网络线缆或协议配置。
- 每半年使用压缩空气（压力≤0.5MPa）清洁模块散热孔，避免灰尘堆积影响散热。
- 建议每 3 年更换一次内部电池（CR2032），预防数据存储丢失。
ABB 为1TGE120021R0110 提供 1 年原厂质保，覆盖材料缺陷与工艺问题。若模块在质保期内出现故障，可通过 ABB 全球服务网络申请免费更换或维修。所有产品出厂前均通过高温老化测试（70°C 持续 48 小时）、振动测试（5-500Hz，10g 加速度）和电磁兼容性（EMC）测试，符合 EN 61000 系列标准，确保工业环境下的稳定运行。此外，ABB 提供定制化培训服务，帮助用户掌握协议配置与故障诊断技巧，降低运维成本。
