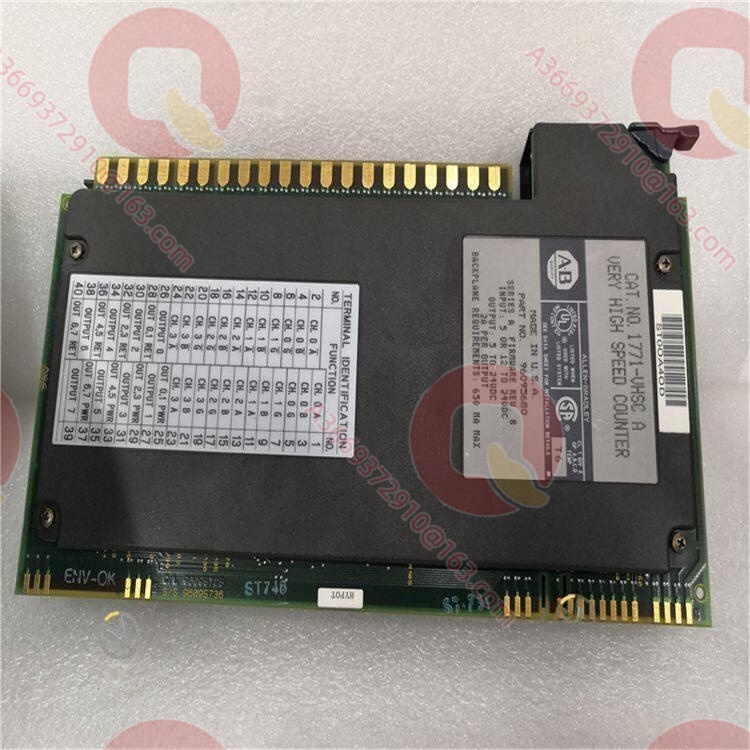

Allen-Bradley 1771-VHSC 超高速计数器模块 1771-VHSC

产品概述

Allen-Bradley 1771-VHSC 是罗克韦尔自动化 1771 I/O 平台下的超高速计数器模块，专用于捕捉与处理常规 I/O 扫描周期无法响应的极速脉冲信号。在 PLC-5 控制架构中，处理器受制于梯形图扫描时间的物理限制，难以直接读取高频编码器或流量计的毫秒级脉冲。1771-VHSC 通过板载独立微处理器与硬件逻辑电路，将高频计数任务从主处理器中剥离，彻底解决了高速运动控制中的脉冲丢失与数据滞后痛点。

该模块不仅提供多通道的独立计数功能，更内置了硬件级比较与输出控制机制。当计数值达到预设阈值时，1771-VHSC 可在微秒内直接触发物理输出，完全绕过 PLC 背板通信与程序扫描延迟，为定长剪切、高精度定位等对时序要求极其苛刻的工况提供了硬实时响应能力。

技术规格

主要特点和优势

微秒级硬件比较输出：在高速飞剪或定长送料系统中，如果依赖 PLC 扫描周期来判断长度并触发切割，几十毫秒的延迟会导致严重的尺寸误差。1771-VHSC 内置硬件比较寄存器，当计数值与预设值匹配时，模块直接驱动板载固态输出，响应时间缩短至微秒级，彻底消除软件扫描带来的时序抖动。

差分信号抗噪声架构：工业现场变频器与伺服驱动器产生强烈的电磁干扰，极易在长距离编码器电缆上感应出共模噪声，导致单端输入模块误计数。1771-VHSC 支持差分信号接收模式，利用双线反相特性抵消共模干扰，即使在强噪声环境下依然确保 500kHz 高频脉冲的纯净解码与精准计数。

多工作模式灵活适配：该模块支持增量编码器正交计数、脉冲/方向控制以及事件计数等多种模式。正交模式不仅能实现 X1/X2/X4 倍频提升分辨率，还能通过 A/B 相相位关系自动识别旋转方向，为复杂运动机构的位移与速度闭环提供最底层的硬件级数据支撑。

应用领域

在冶金行业的冷轧与型材定长剪切产线上，1771-VHSC 直接接入高分辨率增量编码器，实时计算带材长度，并在达到设定长度的瞬间通过硬件输出触发飞剪离合器，确保批量切割的尺寸一致性，无视轧机震动与电机噪声干扰。

高速包装与印刷机械中，材料的送线速度极快且需要精准的色标对位。模块以 500kHz 的速率捕捉色标传感器与旋转编码器脉冲，实现毫秒级的位置补偿与涂胶/切断动作联动，避免因 PLC 响应滞后造成的材料浪费。

在流体计量与装车系统中，1771-VHSC 用于采集涡轮流量计的高频脉冲，将体积流量转化为精确的累计数值，其硬件级输出可在罐车达到目标装车量时瞬间关闭电磁阀，防止液体溢流造成的安全隐患与物料损耗。

相关产品

1771-VHSC1：同系列升级替代，支持 1MHz 更高频率输入
1771-IJ：同平台不同定位，标准高速计数器模块（50kHz）
1771-IK：同平台不同定位，标准高速计数器模块
1771-WH：配套使用，专属现场接线臂
1771-DB：配套使用，模块级 Basic 程序控制器（常与 VHSC 协同处理局部逻辑）
1771-IA：同平台，120V AC 输入模块
1785-L80E：配套使用，PLC-5 处理器

安装与维护

安装前准备：安装 1771-VHSC 时，现场接线布线至关重要。高频编码器信号线必须采用双绞屏蔽电缆，且屏蔽层需在模块端（通过 1771-WH 接线臂）单点可靠接地，严禁将屏蔽层在驱动器端双端接地以免形成地环路。5V TTL 差分信号线应远离变频器输出动力电缆，保持至少 20cm 的空间间距，防止高频噪声耦合导致误计数。

维护建议：运行中若发现计数值异常跳变或方向识别错误，应优先使用示波器检查输入端 A/B 相信号的幅值与边沿质量，确认是否因线路老化导致信号衰减失真。对于 1771-VHSC 的板载固态输出，由于直接驱动感性负载（如继电器线圈），必须在负载两端反向并联续流二极管，防止反向电动势击穿输出晶体管，保障长期免维护运行。
