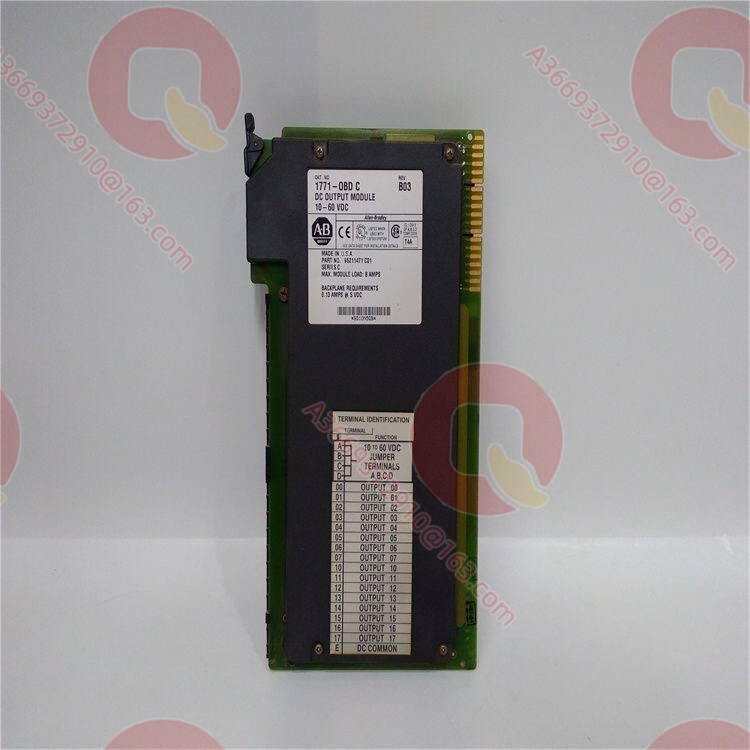

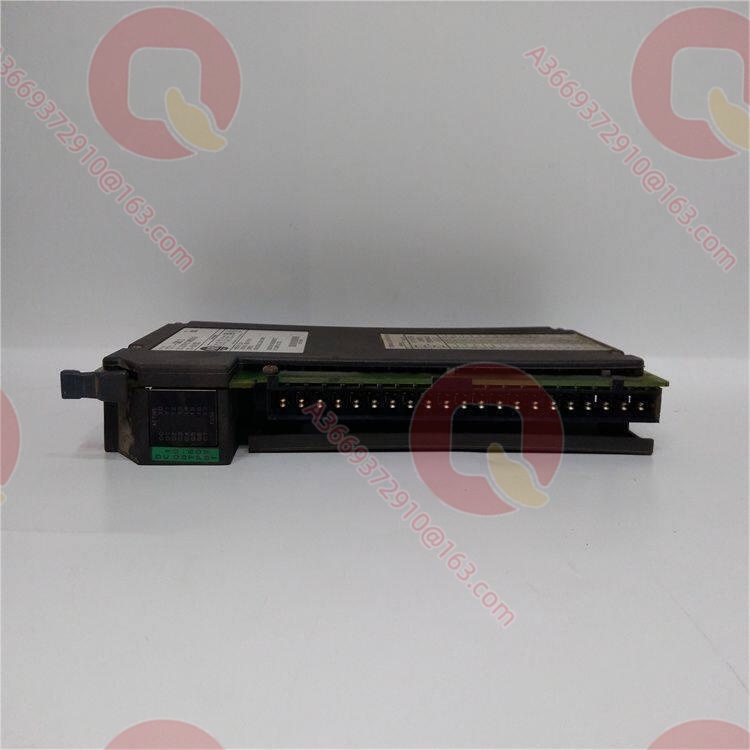

Allen-Bradley 1771-OBD 直流固态输出模块 1771-OBD

产品概述

1771-OBD 是 Allen-Bradley 经典 PLC-5 系列下的 16 点源型直流固态输出模块，专为工业现场高密度直流执行器驱动而设计。在 1771 I/O 体系中，该模块定位为控制系统与直流负载之间的关键功率接口，承担将处理器的逻辑电平隔离并放大为 10-60V DC 驱动信号的核心任务。其核心价值在于采用晶体管固态输出架构，实现了无弧、无机械磨损的高频切换，彻底解决了继电器输出在快速节拍工况下的触点烧蚀与寿命瓶颈。

在需要频繁动作的自动化装配与包装流水线中，1771-OBD 凭借每点 0.5A 的持续输出能力与极低的导通压降，能够精准驱动直流电磁阀、中间继电器及指示灯。同时，模块内部的光耦隔离架构在逻辑侧与现场高压直流侧之间构筑了坚固的电气屏障，有效抵御感性负载反灌的浪涌电压，保障了 PLC 主处理器的运行安全。

技术规格

主要特点和优势

高频固态切换与长寿命：1771-OBD 采用功率晶体管替代机械触点，切换响应时间在毫秒级以内，且完全没有电弧产生。在需要每分钟数十次动作的贴片机或高速分拣气缸控制中，这种固态机制避免了继电器触点的疲劳老化与熔焊，实现了真正的免维护运行。源型输出与高密度集成：模块提供 16 点源型（Current Sourcing）输出，占用 1771 机架的单槽位，极大提升了空间利用率。源型拓扑符合多数欧标与日标直流传感执行器的接线惯例，当负载侧 N 端共用时，1771-OBD 能够提供稳定的高电平驱动电压，确保动作确定性。坚固的光电隔离与抗扰性：逻辑侧与现场侧之间实现了 1500V AC 的光电隔离。当直流电磁阀或接触器线圈断电瞬间产生极高的反电动势时，内部隔离层与外部钳位电路协同工作，有效阻断浪涌对背板的冲击，大幅降低系统死机或误动作的概率。极低漏电流与精准状态反馈：关断状态下漏电流仅 0.1mA，杜绝了微型继电器或 LED 指示灯的“幽灵导通”现象。前面板配备 16 个独立的状态指示灯，运维人员在机柜门关闭状态下即可直观核查每一路输出的逻辑状态，快速定位现场接线或负载异常。

应用领域

1771-OBD 深度适配需要高频次、长寿命控制直流负载的自动化场景。在快速消费品包装与制药产线中，该模块大量用于驱动高速气动电磁阀，控制物料精准落料与喷胶动作，其微秒级的响应能力确保了机械节拍的零延迟。

在汽车零部件冲压与焊接车间，1771-OBD 常作为离合器与制动器直流线圈的驱动中枢，耐冲击的固态输出能够承受线圈频繁通断带来的电应力。此外，在物料输送系统的分拣区，模块可直接驱动 24V 直流电机接触器或大功率指示灯阵列，极低的漏电流特性确保了分拣信号与报警回路的绝对清晰，避免了因杂散电流导致的误分拣或误报警。

相关产品

1771-OB：同系列 8 点源型直流输出模块，每点电流 1A，适用于点数较少且单点负载较重的工况，是 1771-OBD 的低密度大电流版本
1771-OBDS：同系列 16 点源型直流输出模块，内置可更换的每点保险丝，为易短路负载提供额外硬件保护，是 1771-OBD 的安全增强替代
1771-OV：同系列 16 点漏型直流输出模块，负载接法与 1771-OBD 互补，适用于 PNP 传感器与 NPN 执行器的系统架构
1771-IBD：同系列 16 点源型直流输入模块，常与 1771-OBD 配套构建全直流控制系统
1771-WB：专属现场接线臂，配合 1771-OBD 实现预接线与免拆线模块更换
1756-OB16D：ControlLogix 平台 16 点诊断型直流输出模块，作为系统升级时 1771-OBD 的现代平替方案

安装与维护

安装前准备：将 1771-OBD 插入 1771 机架前，必须切断背板电源及现场直流供电。由于模块为源型输出，接线时需确保现场负载的负极（N端）可靠连接至直流电源的 0V，而模块的正极输出接负载正极。接线必须配合 1771-WB 接线臂，确保 16 路密集接线不交叉短路。对于直流电磁阀等感性负载，必须在负载两端反向并联续流二极管或 TVS 管，以吸收关断瞬间的反向电动势，保护模块内部晶体管。维护建议：晶体管输出的典型失效模式为击穿短路或断路。若现场设备无法停止，应立即断开 1771-OBD 的直流电源，用万用表二极管档测量输出端与正极间的单向导电性，判断是否击穿。在震动强烈的冲压车间，需定期检查 1771-WB 接线臂的端子紧固状态，松动会引发接触电阻增大，导致大电流下局部过热并烧毁端子排。

产品保障

我们深知工业自动化系统对输出执行链路可靠性的严苛要求，供应的 1771-OBD 均经过专业工控实验室的深度测试。测试涵盖晶体管满载温升、断态漏电流校验及反向浪涌冲击耐受验证，确保每一模块在高频切换与感性负载冲击下依然保持原生级性能。我们承诺提供不少于 12 个月的源头质保，并配备精通 PLC-5 架构的技术团队，为负载匹配、续流保护电路设计及接线排故提供即时响应的专业支持，从根本上消除停机隐患与备件断供风险。
