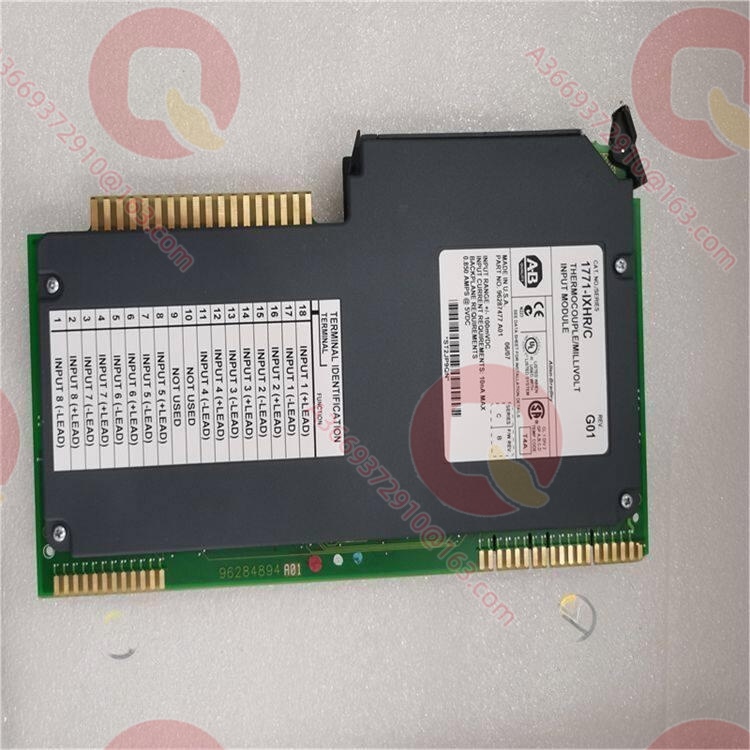

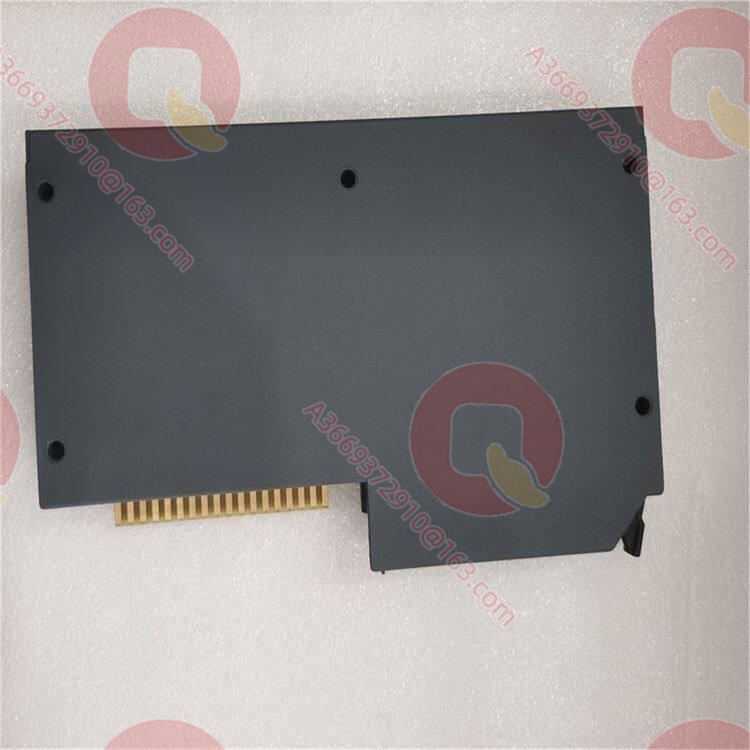

Allen‑Bradley 1771-IXHR 高分辨率热电偶 / 毫伏输入模块 1771-IXHR

产品概述

1771-IXHR 是 Allen-Bradley PLC‑5 系列中的高分辨率热电偶 / 毫伏输入模块，专为工业现场对温度与低电平电压信号的高精度采集而设计。在基于 1771 I/O 平台的系统中，该模块承担将 B、E、J、K、T、R、S 型热电偶及 ±100 mV 毫伏信号转换为数字量并上传至处理器的核心任务，是过程控制与温度监测链路中的关键前端。其核心价值在于 0.1°C/0.1°F 的高分辨率、1 µV 毫伏分辨率以及内置冷端补偿，显著提升了温度测量的一致性与可追溯性。在需要多点、多类型热电偶集中接入的场合，1771-IXHR 通过 8 通道浮动差分输入与块传输方式，有效解决了传统低分辨率模块测量精度不足与通道间相互干扰的工控痛点。对于仍在运行 PLC‑5 的存量产线，该模块提供了延续投资、减少系统更替风险的高性价比温度采集方案。

技术规格

主要特点和优势

高分辨率温度与毫伏测量：1771-IXHR 提供 0.1°C/0.1°F 的温度分辨率与 1 µV 的毫伏分辨率，相比 1771‑IXE 的 1°C/1°F 与 10 µV 指标，更适合对温度波动与热场分布要求苛刻的工艺环节，如金属热处理、催化反应温度场监测等场景，能够更真实地反映过程细微变化。高分辨率与 15 位+符号的 A/D 结构配合，使控制系统对热惯性与温度漂移的补偿更精细。多类型热电偶与毫伏统一平台：模块在同一硬件平台上支持 B、E、J、K、T、R、S 七种热电偶及 ±100 mV 毫伏输入，允许 8 个同类型输入或 4 个各两种类型的混合配置，减少备件种类与库存压力。对于不同测温区段采用不同分度号的产线，1771-IXHR 可通过软件组态灵活适配，避免为每种热电偶单独配置模块。内置冷端补偿与自动校准：模块集成冷端补偿（CJC），在 0–60°C 范围内补偿精度达 ±0.5°C，降低因端子温度波动引起的测量误差；同时自动校准每个通道的偏移与增益，无需电位计调整，减少人工校准环节，长期稳定性优于传统可调电位器方案。快速通道更新与诊断能力：8 通道 25 ms 的更新时间，可及时捕捉热处理升温、保温段的变化趋势；上电自诊断与热电偶开路检测功能，配合前面板 RUN/FLT 指示灯，帮助运维人员快速区分传感器断线与模块故障，缩短排故时间。兼容 1771‑WI 接线臂与老系统：1771-IXHR 使用 1771‑WI 现场接线臂，更换模块时无需拆除现场接线，降低误接线风险与停机时间；在仍以 PLC‑5 为主控的系统中，可直接插入 1771 机箱，无需更改程序架构即可提升温度测量精度。

应用领域

1771-IXHR 主要用于对温度测量精度与一致性要求较高的过程控制与监测场景。在冶金行业的加热炉、均热炉与淬火槽控制中，炉内多点热电偶需长期在强电磁与高温环境下运行，该模块的高分辨率与冷端补偿可有效抑制共模干扰与端子温度漂移，为温度闭环控制提供高质量数据。在石油化工的反应器与蒸馏塔温度监测中，1771-IXHR 常用于采集多区催化床层与塔板温度，其 0.1°C 分辨率与多种热电偶支持能力，满足不同温区采用不同分度号的需求，为安全联锁与先进控制提供基础。在电厂锅炉的过热蒸汽管壁温、汽缸金属温度监测中，模块的快速更新与开路检测功能有助于及时发现热电偶断线，避免因温度信号丢失导致的误动作或保护拒动。此外，在水泥回转窑、玻璃熔窑等大惯性热工设备的温度场监测中，1771-IXHR 也可通过多通道高精度采集，支持热工制度优化与窑皮状态评估。

相关产品

1771‑IXE：同系列标准热电偶 / 毫伏输入模块，温度分辨率 1°C/1°F、毫伏分辨率 10 µV，更新时间 50 ms，适用于对精度要求略低的一般温度监测场景，可作为 1771‑IXHR 的低成本替代选型。
1771‑IR：同系列 RTD 输入模块，6 通道三线 RTD 输入，支持 Pt100、Cu10 等热电阻，适用于需要更高测温精度与长期稳定性的中低温场合。
1771‑IFE：同系列通用模拟量输入模块，支持电压 / 电流信号，用于温度、压力、液位等过程变量采集，与热电偶 / RTD 模块配合覆盖全量程。
1771‑WI：现场接线臂，与 1771‑IXHR 配套使用，实现可拆卸接线，更换模块时无需断开现场电缆。
1771‑ASB：远程 I/O 适配器模块，用于将包含 1771‑IXHR 在内的 1771 I/O 扩展至远程机架，构建分布式温度采集系统。
1756‑IT6I：ControlLogix 平台隔离型热电偶输入模块，可作为系统整体升级时 1771‑IXHR 的平替方案，支持更开放的架构与更高性能。

安装与维护

安装前准备：将 1771-IXHR 插入 1771 I/O 机箱前，必须确认机架背板 5V 电源已切断，避免带电插拔损坏背板连接器或模块内部电路。热电偶与毫伏信号对线路电阻与噪声极为敏感，应使用与热电偶分度号匹配的补偿导线，信号线采用屏蔽双绞电缆，并远离动力线与变频器输出电缆；接线时确保 1771‑WI 接线臂端子冷端补偿区域附近无额外热源，以免影响 CJC 测量准确性。键控带必须按手册要求放置在指定引脚之间，确保仅 1771‑IXHR 模块能插入对应槽位。维护建议：定期检查 1771‑WI 端子排的紧固与氧化情况，接触不良会直接引入毫伏级误差；在季节性温差变化后，可利用高精度标准源对模块进行零点与满度校准，验证冷端补偿与通道增益是否偏移。若某通道频繁报断线或 FLT 指示灯异常，应优先检查现场接线盒是否进水受潮、补偿导线是否受损，而非盲目更换模块。长期备件应保存在防静电袋中，避免静电与潮湿导致性能退化。

产品保障

我们提供的 1771‑IXHR 均经过专业工控实验室的全面功能测试，测试项目涵盖通道线性度、冷端补偿精度、毫伏分辨率与开路检测功能，确保每一件出库模块在复杂工况下仍能保持原生性能。所有产品承诺不少于 12 个月质保，质保期内因材料或工艺导致的故障免费更换；同时依托资深技术团队，为模块选型、接线设计、块传输配置与老系统升级提供即时响应的专业支持，帮助用户最大限度降低备件风险与停机成本，保障工业连续生产可靠运行。
