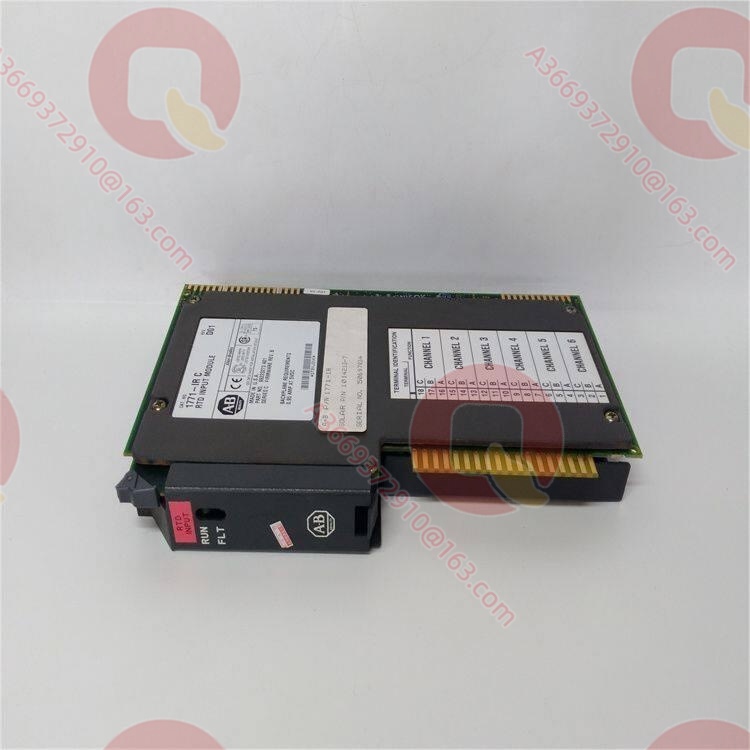

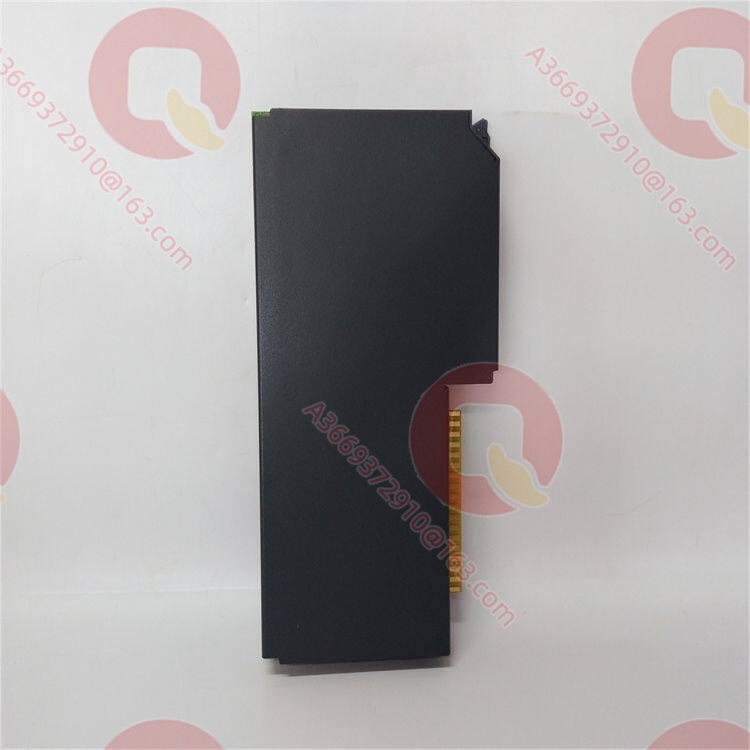

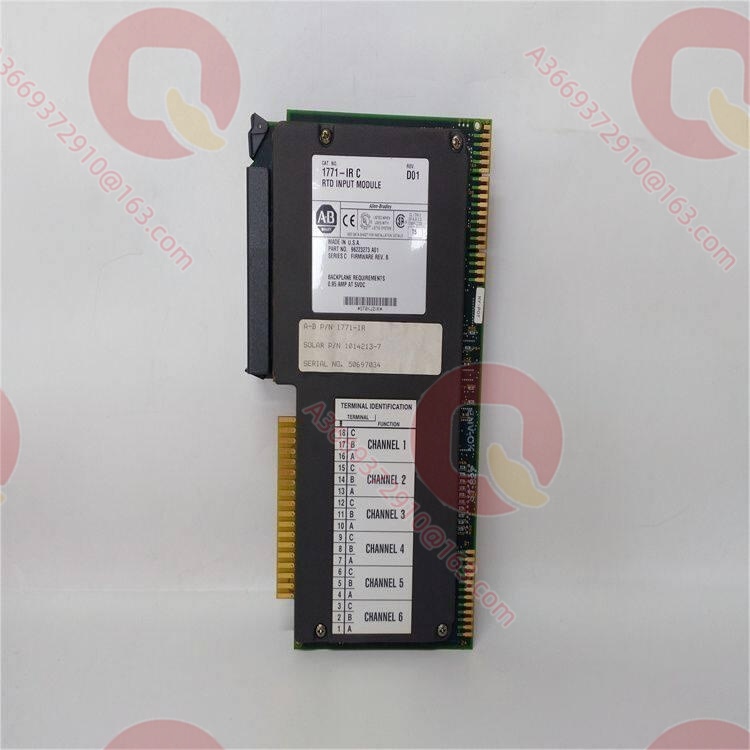

Allen-Bradley 1771-IR RTD 及电阻输入模块 1771-IR

产品概述

1771-IR 是 Rockwell Automation 旗下 Allen-Bradley PLC-5 系列平台中的一款高精度隔离型 RTD 及电阻输入模块。在过程控制与温度监测领域，它直接对接现场的热电阻传感器（如 Pt100、Cu10 等）及精密电位器，无需外部变送器即可将电阻值转化为工程单位数据。这种直连架构不仅降低了硬件采购与接线成本，更消除了模拟量传输环节易受干扰的痛点。

该模块提供 6 路独立隔离的输入通道，支持三线制与四线制接法，内部集成了高精度的激励电流源与数字化线性化处理算法。通道间的电气隔离设计，彻底解决了多点测温时因现场接地电位差异引发的共模干扰与信号串扰问题。

对于严苛的工业温控场景，1771-IR 凭借其高分辨率与直接传感器接口能力，成为保障工艺参数精准获取的关键组件。

技术规格

主要特点和优势

直接传感器接入省去中间环节：传统测温架构需将 RTD 信号先送入变送器转换为 4-20mA，而 1771-IR 直接读取传感器电阻值并在模块内部完成线性化计算。这不仅减少了故障节点，还避免了模拟量转换带来的精度损失，确保温度源头数据的原汁原味。
三线制/四线制引线电阻补偿：在大型厂区中，RTD 传感器往往距离控制柜数百米，导线电阻随环境温度的漂移会严重干扰读数。该模块自动对三线制或四线制接法进行引线电阻补偿，彻底剥离长线传输带来的误差，保障远距离测温的精准度。
通道级全隔离阻断地环路：多个测温点分布在不同的设备机壳上，极易因接地电位差形成地环路电流。1771-IR 的 6 个通道相互独立隔离，即使某通道遭受高压共模冲击，也不会串扰至相邻通道或击穿背板，保障了核心控制器的安全运行。
内置冷端与线性化算法：模块针对不同类型的 RTD 标准内置了精确的 Callendar-Van Dusen 线性化方程，通过块传输直接向处理器输出工程单位温度值，大幅减轻了 PLC 逻辑运算的负荷，简化了梯形图编程复杂度。

应用领域

在化工与石化反应釜温控中，1771-IR 常用于多点壁温与内部温度的精密监测。由于反应物料存在强腐蚀性与易燃易爆风险，现场传感器往往采用本质安全型防爆 RTD，该模块的隔离特性完美匹配本安系统的电气隔离要求，防止危险能量串入现场。

电力行业汽轮机与发电机的轴承温度监控同样高度依赖该模块。轴承瓦温的微小异常波动预示着机械磨损，1771-IR 的高分辨率与引线补偿能力，确保了远距离敷设的 Cu10 或 Pt100 信号不失真，为预防性维护提供可靠数据支撑。

此外，在食品饮料的巴氏杀菌与制药行业的反应罐温控中，严格的卫生标准要求传感器深入工艺管线，该模块的直连高精度读取保障了温度曲线的严苛合规。

相关产品

1771-IXE: 同系列隔离型热电偶/毫伏输入模块，适用于依赖热电偶测温的高温场景
1771-IFE: 同系列模拟量输入模块，用于接收变送器输出的标准 4-20mA/1-5V 信号
1771-IRN2: 同系列 RTD/电阻输入模块，通道数为 8 路，用于测温点更密集的应用
1771-WA: 配套使用的现场接线端子排，提供传感器接入的物理接线界面
1771-ASB: 远程 I/O 适配器模块，用于将包含 1771-IR 的机箱部署至现场远程站
1771-P7: I/O 机箱电源模块，为高耗能的模拟量与 RTD 模块提供稳定背板供电

安装与维护

安装前准备：在插入 1771-IR 前，务必断开 PLC 机箱电源并核对接线端子排型号。RTD 接线对极性与线制要求极高，三线制接法必须确保三根引线电阻一致，否则引线补偿将失效；四线制接法则需严格对应端子排上的 I+、I-、V+、V- 标识。信号线应采用屏蔽双绞线，且屏蔽层仅在机箱端单点接地，避免形成天线效应引入高频噪声。
维护建议：针对 1771-IR 的常见故障排查，重点在于接线端子的氧化与松动。由于 RTD 激励电流极小，接线端子的接触电阻微增都会直接转化为温度读数漂移。建议每半年紧固一次端子排螺丝，并使用高精度万用表测量现场传感器的线阻，验证模块的引线补偿功能是否正常。若发现某通道读数出现跳变，应先检查现场探头是否受潮导致绝缘下降，而非盲目更换模块。

产品保障

我们深知温度测控失准对工艺安全的致命影响，因此针对 1771-IR 提供严格的品质把控与全生命周期保障。所有发出的模块均在恒温实验室内经过高精度标准电阻箱与基准 RTD 源的逐通道校准测试，验证其线性化精度与隔离耐压指标，确保到货即达工业级精度要求。我们提供 12 个月的原厂级质保，并常备稀缺备件库存，配合专业的工控技术团队，为您的 PLC-5 测温系统提供从选型替换到故障诊断的坚实后盾。
