ABB BD5935.48/61 3BHB017693R0001 模拟量输入模块 BD5935.48/61 3BHB017693R0001

产品概述

ABB BD5935.48/61 3BHB017693R0001 实际上是两个独立产品编号的组合，常被混用：

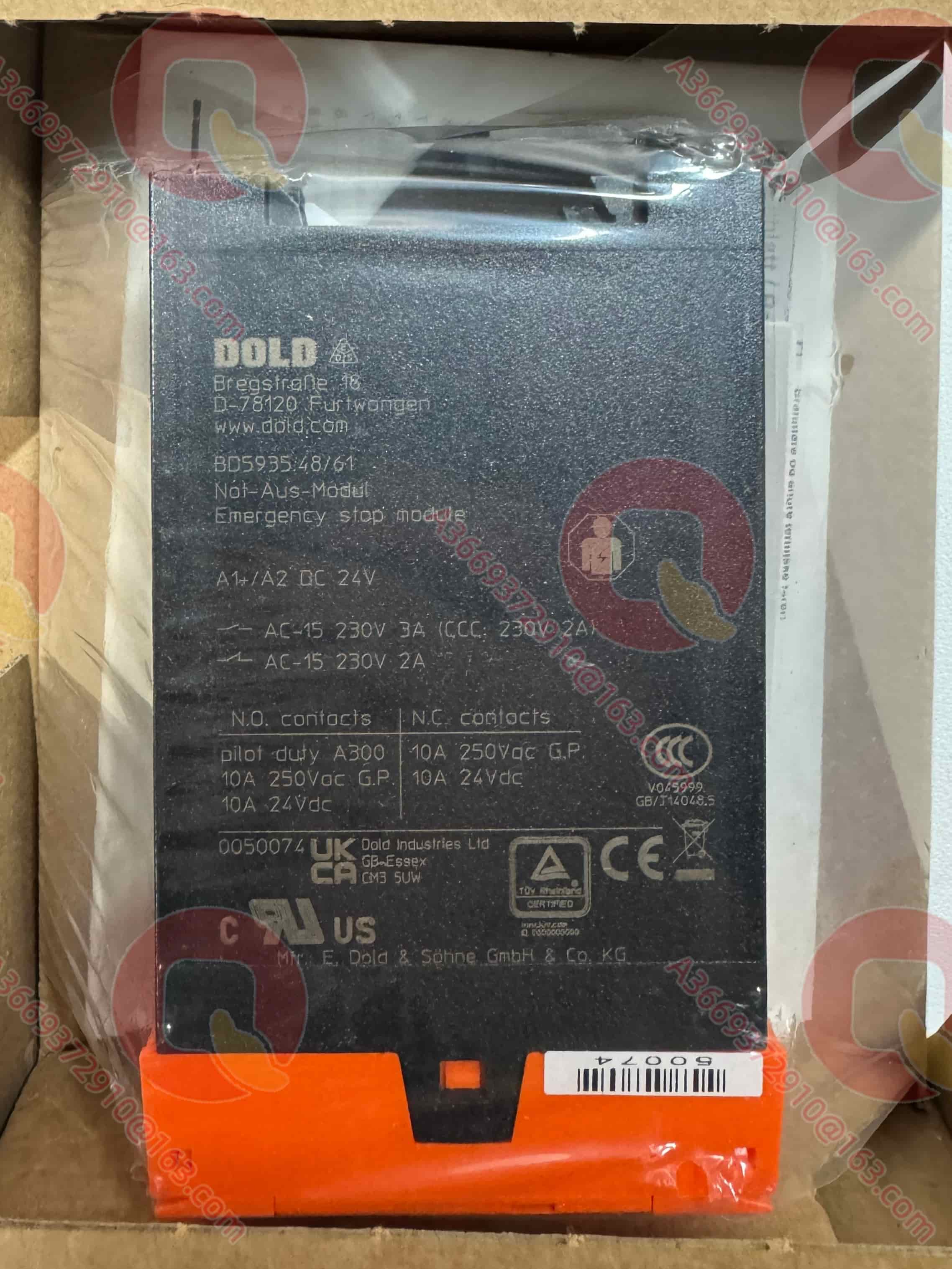

• BD5935.48/61 属于 DOLD（多德）安全继电器/急停监视模块系列，用于安全回路（急停、安全门）的安全断开与监控；
• 3BHB017693R0001 为 ABB S800 I/O 系列中模拟量输入模块的内部订货号，对应型号为 AI825，4 通道电隔离模拟输入模块，用于工业过程模拟信号的高精度采集。chem17.com+3

在 ABB AC 800M / 800xA DCS 系统中，3BHB017693R0001（AI825） 作为 S800 I/O 站的关键前端采集模块，将现场变送器的 4–20mA、±10V 等模拟信号转换为 14 位数字量，并通过 ModuleBus 传送给控制器；而 BD5935.48/61 则在安全回路中完成急停/安全门信号的监视与安全断开，满足 PL e / SIL 3 安全等级。两者分属安全功能与过程控制层面，但在同一套装置中常配套使用，分别解决“安全停车”与“过程测量”的工控痛点。chem17.com+2

技术规格

主要特点和优势

多量程与软配置：AI825 3BHB017693R0001 支持 -20…+20 mA、0(4)…20 mA 以及 -10…+10 V、0(2)…10 V 等多种电压电流范围，每个通道类型和量程可通过 Control Builder 软件灵活组态，无需硬件跳线，减少备件种类与工程配置工作量。szcxgk.com+1

高精度与强抗扰：14 位 + 符号位的 A/D 转换与 ±0.1% 的基本精度，使该模块能够分辨微小的过程变化；>120 dB 的共模抑制比对 50/60 Hz 工频干扰有极强抑制能力，适合变频器密集、长线传输的恶劣现场。csdn.net+1

独立电隔离与安全裕度：4 通道相互电隔离，通道–背板间耐压达 3250 V DC，有效阻断地环路、共模电压与串扰，避免单点故障对整块模块的影响，提高系统整体可靠性。csdn.net+1

HART 信号兼容与诊断：输入级可承受 HART 通信信号，在不影响 4–20mA 测量的前提下叠加数字信号，支持智能仪表的管理与诊断；模块具备超量程/断线等诊断信息，便于维护人员快速定位现场故障。szcxgk.com+1

热插拔与模块化维护：在 S800 I/O 站结构支持下，AI825 支持带电插拔（遵循安全规程），故障模块可在线更换，大幅缩短平均修复时间，提升装置可用率。jdzj.com+1

应用领域

在石化与化工装置中，AI825 3BHB017693R0001 常用于反应器温度、压力与液位的多点高精度采集，4–20mA 电流信号在长距离电缆传输后仍保持线性度，差分输入与高共模抑制能力有效抵御电机启停带来的干扰。在电厂辅助系统，如给水泵出口压力、轴承温度和风量测量回路，模块的宽量程与高隔离特性可避免因地电位抬升导致的测量跳变。冶金行业的高炉与轧线冷却水系统中，大量流量与压力变送器输出 0–10V 或 4–20mA，AI825 可在同一 S800 站内完成多参数集中采集，减少信号调理柜数量。水处理与市政泵站中，pH、浊度、余氯等分析仪表的模拟信号经模块转换为工程量后，直接参与加药与曝气闭环控制，显著降低因信号衰减和电磁干扰带来的控制偏差。szcxgk.com+2

BD5935.48/61 则在上述装置的安全回路中，用于急停按钮与安全门触点的监视与安全断开，满足 PL e / SIL 3 要求，保障人员与设备安全。chem17.com+1

相关产品

AI810 3BSE008516R1：8 通道 4–20mA 模拟输入模块，同属 S800 I/O 系列，通道数更多，但单通道精度与隔离等级略低于 AI825，适用于常规多点 4–20mA 采集场景。jdzj.com+1

AI820 3BSE008544R1：4 通道 1–5V / 4–20mA 模拟输入模块，信号范围与 AI825 互补，适用于以 1–5V 为主的测量回路。jdzj.com+1

AI830A 3BSE040662R1：8 通道 RTD（Pt100）热电阻输入模块，用于直接接入温度传感器，与 AI825 形成温度/电信号混合采集方案。jdzj.com+1

AI845 3BSE023675R1：8 通道可冗余模拟输入模块，支持 HART，用于关键回路的冗余 AI 配置，为 AI825 的高可靠性升级型号。jdzj.com+1

BD5935.48/61：DOLD 安全继电器/急停监视模块，与 AI825 分属安全与过程两层，常在同一机柜内配套使用，分别处理急停/安全门回路与模拟量测量回路。chem17.com+1

TU811 / TU813 / TU831：S800 I/O 终端单元，为 AI825 提供现场接线与背板接口，是模块的机械与电气基础。xiongbagk.cn

安装与维护

安装前准备：将 AI825 3BHB017693R0001 插入 S800 基板或终端单元前，需确认基板型号与 TU811/TU813/TU831 匹配，并核对模块地址与系统组态一致。接线时，电流/电压信号类型应与软件组态严格对应，避免 4–20mA 信号误接入电压通道造成分流电阻过载。屏蔽层建议在控制柜侧单点接地，避免地环路引入 50/60 Hz 共模干扰。jdzj.com+1

维护建议：定期检查 AI825 前端连接器与端子排的接触状况，防止因振动导致接触不良引起测量跳变。若某通道读数恒为 0 或满度，应先检查现场变送器与回路供电，而非盲目更换模块。利用模块自诊断功能（超量程/断线报警），可快速定位是传感器故障还是线路问题。在需要带电更换模块时，务必确认系统已对该 I/O 站做安全处理，避免热插拔产生异常状态影响控制逻辑。jdzj.com+1

产品保障

针对 DCS 系统中模拟量采集与安全回路的关键需求，我们为 AI825 3BHB017693R0001 及配套 BD5935.48/61 提供长达 12 个月的原厂级功能质保。所有发货备件均经过 S800 测试台架的通道精度、隔离耐压与通信功能验证，确保 14 位分辨率、±0.1% 精度与 3250 V DC 隔离能力符合规范。依托 ABB 安全与自动化产品线的工程经验与全球供应链，我们不仅提供紧急现货交付，还可为系统扩容、安全回路改造与 HART 仪表集成提供免费技术指导，彻底消除因备件断供与信号异常导致的停线与质量风险。
