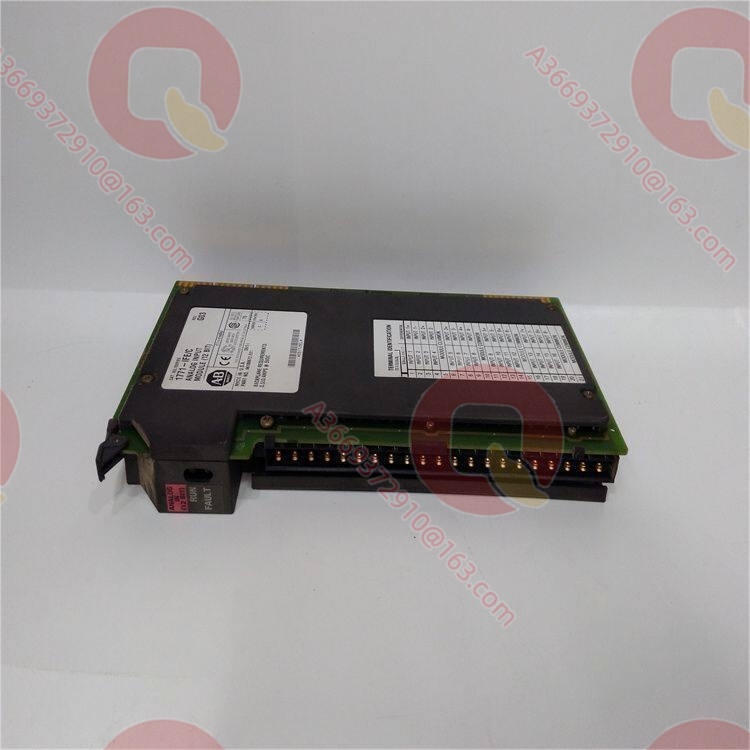

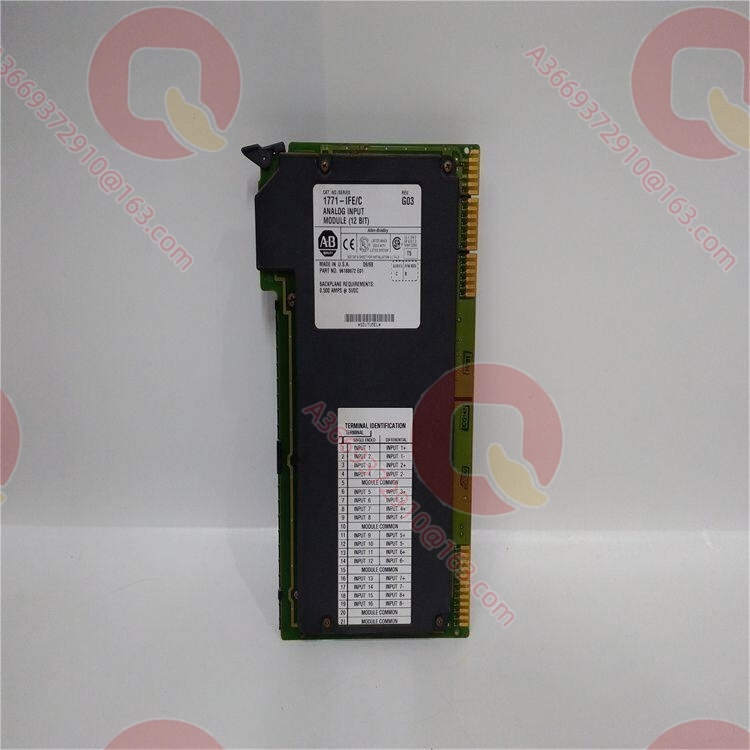

Allen-Bradley 1771-IFE 模拟量输入模块 1771-IFE

产品概述

Allen-Bradley 1771-IFE 是一款为 PLC‑5 系统和 1771 I/O 平台设计的高性能模拟量输入模块，在过程控制与数据采集系统中承担将现场连续信号转换为工程量数字值的核心任务。其单槽 16 单端 / 8 差分通道的灵活配置，使其既能兼顾多测点集中采集，又能在强噪声工况下通过差分输入提升共模抑制能力。

传统 24V 控制系统在长距离电缆传输中，常因线阻压降和变频器等设备产生的共模干扰导致信号失真甚至误触发，而 1771-IFE 支持 1–5V、0–5V、±5V、±10V、0–10V 等多种电压量程以及 4–20mA、0–20mA、±20mA 等电流量程，配合 ±1500V 光电隔离与硬件滤波，从物理层拉高了信噪比并阻断了地环路干扰，为温度、压力、液位、流量等过程变量的高精度采集提供了可靠的硬件基础。bilibili.com+1

技术规格

主要特点和优势

灵活的通道与信号配置：1771-IFE 支持 16 单端或 8 差分两种工作模式，同一系统内可根据现场噪声水平灵活切换。在变频器密集的泵房或长距离电缆场景中，差分输入显著抑制共模电压，避免信号被干扰“淹没”；而在控制柜内部短距离、多测点场合，单端模式可最大化利用槽位空间，减少框架扩展数量。bilibili.com+1

宽量程与高精度兼顾：模块覆盖从 ±10V 到 1–5V、4–20mA 等工业主流信号范围，12 位分辨率配合 ±0.1% 满量程精度，能够满足大多数过程回路对分辨率与精度的双重要求，无需额外增加高精度变送器即可直接对接 II 型 / III 型仪表。sysmee.com

强抗扰与故障安全设计：±1500V 光电隔离将现场侧与 PLC 背板在电气上彻底分隔，配合输入过压/过流保护（电压模式可承受 200V，电流模式 8V，30mA 过流），有效抵御雷击、接触器断开瞬态和接线错误带来的冲击。当输入通信中断时，模块可按用户预设的默认配置响应故障，将故障限制在可控范围内，避免主控因模拟量丢失而误动。bilibili.com+1

块传输与工程量集成：1771-IFE 通过 BTW/BTR 块传输与 PLC‑5 处理器交互，配置参数、通道数据与诊断信息集中在一个数据块中，梯图调用简洁；同时支持自然二进制与 BCD ±9999 工程量缩放，减少主 CPU 的运算与换算负担，有利于老旧系统在不停机情况下进行功能扩展。bilibili.com

应用领域

在石油化工与炼油装置中，1771-IFE 常用于反应器温度、压力与液位的多点采集，4–20mA 电流信号在跨越百米电缆后仍能保持高线性度，差分输入有效抑制电机启停对弱信号的共模干扰。在电厂辅助系统，如给水泵出口压力、轴承温度和风量测量等回路，模块的宽量程与高隔离特性可避免因地电位抬升导致的测量跳变。冶金行业的高炉与轧线冷却水系统中，大量流量与压力变送器输出 0–10V 或 4–20mA，1771-IFE 可在同一框架内完成多参数集中采集，减少信号调理柜数量。水处理与市政泵站中，pH、浊度、余氯等分析仪表的模拟信号经模块转换为工程量后，直接进入 PLC‑5 参与加药与曝气闭环控制，显著降低了因信号衰减和电磁干扰带来的控制偏差。bilibili.com+1

相关产品

1771‑IFC：同系列 12 位模拟量输入模块，与 1771‑IFE 同属 1771 平台，通道与信号范围相似，但在扫描速率、诊断能力和软件配置上存在差异，常作为功能互补或替代选型。gys.cn+1

1771‑IL：8 通道隔离型模拟量输入模块，输入通道间及通道对背板均隔离，适用于高共模电压与强干扰场景，为 1771‑IFE 的高隔离升级型号。ebay.com+1

1771‑OFE2：1771 平台模拟量输出模块，常与 1771‑IFE 配套构成完整的模拟量 I/O 站，实现闭环控制与设定值输出。shanghaiyiqi.com

1771‑ASB：远程 I/O 适配器模块，用于将包含 1771‑IFE 的 I/O 框架扩展至远程现场，构建分布式控制系统。51pla.com

1771‑IR：RTD/热电阻输入模块，在需要直接接入 Pt100 等热电阻的场合，与 1771‑IFE 形成功能互补，避免外接变送器。51pla.com

1771‑IFEK：带键盘/显示的配置版本，可在无编程器的情况下本地调整量程与滤波参数，为现场调试与维护提供便利。zk71.com

安装与维护

安装前准备：将 1771-IFE 插入 1771 I/O 框架前，需核算背板 5V 电源余量，该模块背板电流达 750mA，在满载框架中极易造成电源过载。接线时必须根据电压/电流模式选择对应的接线臂 1771‑WG 端子排，并确保差分输入对的双绞屏蔽层在控制柜侧单点接地，避免形成地环路。模块下方有键控位，需与框架连接器对应，防止错插损坏背板。bilibili.com+1

维护建议：在强振动与腐蚀性环境中，应定期检查接线臂端子是否松动，防止接触电阻增大导致信号跳变。若发现某通道数据恒为 0 或满度，应先检查现场变送器与回路供电，而非盲目更换模块。模块前侧的 RUN/FAULT 指示灯可快速定位硬件故障，当红灯常亮或闪烁时，需先断电再检查背板连接与外部接线，避免带电插拔损坏背板总线。bilibili.com+1

产品保障

针对关键工艺段的模拟量采集与老旧 PLC‑5 系统维护，我们为 1771-IFE 提供长达 12 个月的原厂级功能质保。所有发货备件均在 1771 标准测试台架上经过全通道精度校验与隔离耐压测试，确保 12 位分辨率与 ±1500V 隔离性能完全符合规范。依托深耕工控行业的技术团队与全球供应链网络，我们不仅提供紧急现货交付，还针对块传输配置、量程迁移与 NAMUR 信号匹配提供免费技术支持，彻底消除因备件停产与信号异常导致的停线与质量风险。
