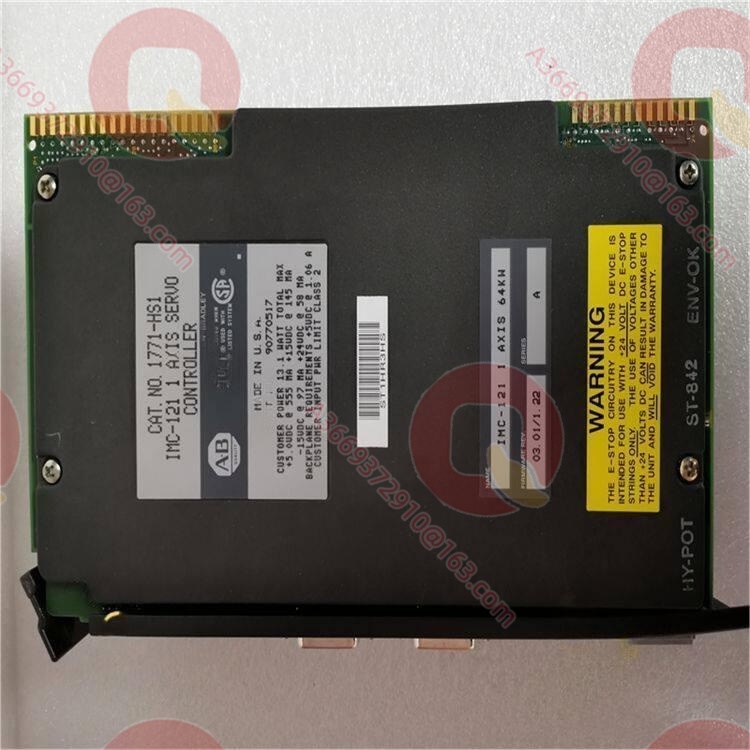

Allen-Bradley 1771-HS1 高速计数器模块 1771-HS1

产品概述

Allen-Bradley 1771-HS1 是一款专为 PLC-5 及 1771 I/O 平台设计的高性能高速计数器模块，属于运动控制与定位系统的关键前置处理组件。在需要精确位置追踪和速度监控的自动化流水线中，该模块作为独立于主处理器的硬件级计数引擎，承担着高频脉冲信号的实时捕捉与运算任务。其核心价值在于彻底突破了 PLC 梯形图扫描周期对脉冲采集的速率限制，确保极端工况下的测量无遗漏。

当现场伺服电机编码器或增量式传感器输出高频脉冲时，主 CPU 的软件计数常因扫描延迟导致脉冲丢失或定位失准，1771-HS1 通过内置的专用计数芯片将这一痛点消解于底层。它不仅能以 50kHz 的高速率执行双向计数与脉冲宽度测量，更具备硬件级比较输出功能，能在达到预设值时瞬间触发物理响应，大幅提升了定长剪切与物料定位的动态精度。

技术规格

主要特点和优势

硬件级极速响应：1771-HS1 搭载独立的计数处理逻辑，最高可无缝追踪 50kHz 的脉冲流。在进行高频测速或位置闭环时，无需等待 PLC-5 的扫描周期，从根本上杜绝了软件计数不可避免的脉冲漏计现象。
零延迟比较输出：模块内置 4 路独立物理输出，允许预设多个比较阈值。当计数值匹配预设点时，1771-HS1 直接在硬件层面触发输出动作，响应时间达到微秒级。这一机制在定长切断控制中，排除了网络延迟与逻辑运算耗时造成的尺寸超差。
多模式灵活适配：支持单增/减计数、正交编码计数以及脉冲+方向等多种工作模式，完美兼容各类增量式编码器与光电接近开关的信号制式，无需额外增加信号转换硬件。
强抗干扰隔离设计：现场侧输入输出与框架背板之间采用严密的光电隔离，在变频器密布的强电磁干扰环境中，有效遏制共模电压与地环流入侵，保障微弱脉冲信号的纯净度与计数稳定性。

应用领域

在冶金行业的冷轧飞剪控制中，1771-HS1 负责实时解析轧辊编码器的正交脉冲，并通过硬件比较输出瞬间触发剪刀动作，确保钢材在高速行进中的定尺精度。针对包装与印刷机械，该模块能够精准追踪色标传感器的高频信号，实现套准标记的零延迟比对与纠偏执行。在物料输送与立体仓储领域，1771-HS1 常用于起重小车与穿梭车的位置闭环，通过读取行走机构编码器脉冲，实时计算绝对位移并输出减速与到位信号，避免了传统低速计数导致的越限碰撞。此外，在数控机床的主轴转速监测与螺纹加工同步控制中，其高分辨率脉冲捕捉能力为工艺执行提供了可靠的数据基底。

相关产品

1771-VHSC：同平台升级替代型号，具备更高的计数频率与更多功能集，为该模块的换代产品。
1771-HS2：同系列高速计数模块，接口与通道配置差异型号，适用于特定早期控制站。
1771-ASB：同平台远程 I/O 适配器模块，用于将该模块部署于远离主控框架的远程现场站。
1771-IFE：同平台模拟量输入模块，常与该模块配套用于接收张力或压力的模拟反馈，构建复合控制系统。
1785-L80B：PLC-5 系列主控处理器，通过块传送指令与该模块进行深度数据交互。
1771-NT1：同平台热电偶/毫伏输入模块，同属框架内特殊信号处理模块类别。

安装与维护

安装前准备：将 1771-HS1 插入 1771 框架时，必须核查背板电源的余量，该模块 5V 消耗达 1.2A，在满载框架中极易引发电源过载。现场侧接线需严格区分 A 相、B 相与 Z 相脉冲线，并使用双绞屏蔽电缆，屏蔽层应在模块端单点接地，切忌与电机动力线并行走线，以防空间耦合干扰。

维护建议：在长期振动工况下，需定期紧固模块前端的接线端子板，防止脉冲信号因接触不良出现跳变。若运行中 1771-HS1 计数值偶发归零或跳变，应优先检查编码器机械连接是否存在打滑，以及 Z 相清零逻辑是否受到变频器启停瞬间的电磁冲击。建议在程序中增加软件限位与计数偏差容错逻辑，作为硬件计数失效时的最后一道防线。

产品保障

针对高动态运动控制场景的严苛要求，我们为 1771-HS1 提供长达 12 个月的原厂级性能质保。所有备件出库前均经过 1771 框架实测台架的高频脉冲发生器与块传送通讯校验，确保 50kHz 信号捕获与硬件比较输出功能零缺陷。依托全球工控备件调度网络，我们提供紧急现货交付服务，并由资深自动化工程师团队提供从编码器匹配到 PLC-5 块传送编程的全程技术指导，彻底消除因备件停产导致的产线停机与精度衰退风险。
