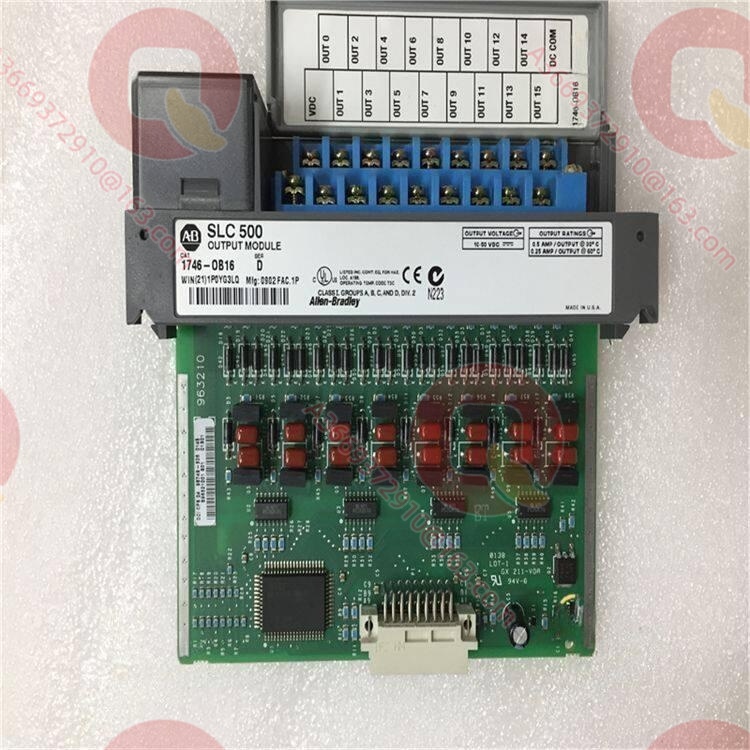

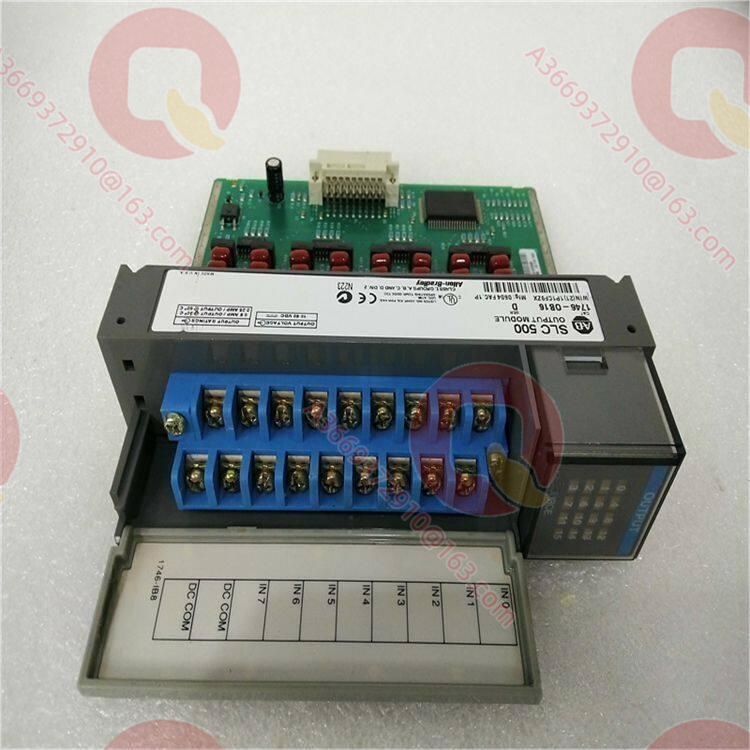

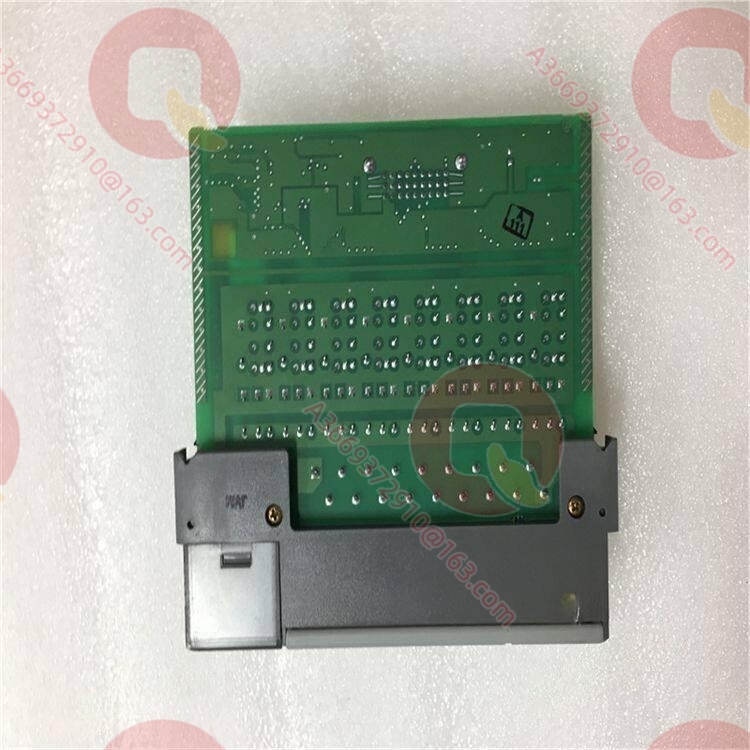

Allen-Bradley 1746-OB16 24V DC 源型数字量输出模块 Allen-Bradley 1746-OB16

产品概述

1746-OB16 是罗克韦尔自动化 Allen-Bradley SLC 500 系列中的 16 通道 24V DC 源型数字量输出模块，采用晶体管无触点切换，专为驱动直流中间继电器、指示灯、电磁阀等负载而设计。在传统继电器输出方案中，频繁动作带来的触点磨损与电弧问题是产线维护的主要负担，而 1746-OB16 的固态输出从根本上消除了电弧与机械疲劳，显著提升了高频动作工况下的寿命与可靠性。作为 SLC 500 平台的高密度直流执行层，它在单槽内提供 16 路独立控制通道，支持 10–30V DC 宽范围负载电压，并具备每点 0.5A（30°C）的连续驱动能力与 1mA 级关断漏电流，为中小规模直流控制提供了紧凑、免维护的硬核解决方案。

技术规格

主要特点和优势

固态输出与超长寿命：1746-OB16 采用晶体管进行无触点切换，彻底杜绝了机械继电器在断开感性负载时产生的电弧烧蚀与触点弹跳。在包装线、输送带等需要频繁动作的场合，这种固态输出不仅响应速度达到毫秒级，而且不受机械疲劳限制，大幅降低了因触点粘连导致的停机风险。

高密度空间优化：单槽 16 通道的配置极大地节省了 SLC 500 机架空间。在 I/O 点数密集的配电控制柜中，这种高密度设计减少了扩展机架和柜内布线，从物理层面压缩了控制柜体积与安装成本。

宽电压与低漏电流：10–30V DC 的宽负载电压范围适配多数 24V 直流负载，同时关断漏电流仅 1mA，避免了高阻抗指示灯或微小负载出现“关不断”或微闪的“幽灵电压”现象，保证控制逻辑的严格执行rockwellautomation.com。

低功耗与背板友好：模块仅消耗 280mA 的 5V 背板电流，对 SLC 500 电源模块的负荷极小rockwellautomation.com。在需要扩展多块输出模块但电源余量吃紧的改造项目中，这种低功耗特性往往能避免更换大容量电源的额外成本。

驱动能力与温升平衡：在 30°C 环境下每点可输出 0.5A，60°C 时降额至 0.25A，模块总电流 8A/4A，适合驱动中间继电器、小型电磁阀和指示灯等负载rockwellautomation.com。合理的降额设计保证了在高温控制柜内长期运行的可靠性。

应用领域

1746-OB16 特别适合需要高频动作与高可靠直流驱动的工业场景。在物料输送与包装产线上，分拣气缸电磁阀需要每分钟数十次的高频切换，1746-OB16 的固态无弧特性确保了阀门驱动的精准与持久。在汽车制造的焊装车间，大量直流中间继电器用于控制焊枪、夹具与信号联锁，其线圈合闸瞬间伴随强电磁干扰，该模块的光耦隔离与低漏电流特性为逻辑输出提供了稳健的信号层。在市政水处理的泵站控制中，它常用于驱动指示灯、小型继电器和逻辑联锁回路，其低漏电流避免了指示灯回路的误亮，确保了现场操作人员对设备运行状态的准确判读。此外，在食品饮料与制药行业的输送与分拣设备中，多路 24V 电磁阀与信号灯的集中控制也能从该模块的高密度与固态输出中受益。

相关产品

1746-OB8：同系列 8 通道源型输出模块，低密度版本
1746-OB16E：同系列 16 通道源型输出模块，带电子保护与快速关断
1746-OV16：同平台 16 通道漏型输出模块
1746-OBP16：同平台高电流源型输出模块，带熔丝与诊断
1746-IB16：同平台 16 通道漏型输入模块
1746-RTB：配套使用，可拆卸接线端子排
1747-L552：配套使用，SLC 500 系列高端处理器

安装与维护

安装前准备：部署 1746-OB16 前，需仔细核算每路负载的稳态电流与启动冲击电流，确保单点不超过 0.5A（30°C）且模块总电流不超过 8A（30°C）。由于晶体管输出存在漏电流，在驱动高阻抗指示灯或微小负载时，建议并联适当阻值的假负载电阻，以避免关不断或微闪。接线时必须使用 1746-RTB 可拆卸端子排，并采用截面积不大于 2mm² 的导线，每点最多两根线，确保紧固力矩符合要求rockwellautomation.com。

维护建议：在长期运行后，若发现输出通道无法关断微小负载，应使用万用表测量模块输出端，确认是否存在 1mA 级漏电流导致误动作。虽然固态输出免去了更换机械触点的麻烦，但仍需定期检查接线端子排的紧固状态，防止因接触电阻增大导致局部过热。更换 1746-OB16 时，务必切断机架电源与外部直流供电，严禁带电拔插端子排，以防浪涌电压击穿内部晶体管驱动电路rockwellautomation.com。

产品保障

我们针对 1746-OB16 提供工业级严苛标准的全生命周期保障。所有模块出库前均通过满载温升老化与通道功能测试，确保晶体管输出、漏电流与背板通信性能符合 Rockwell 规范rockwellautomation.com。我们承诺提供 12 个月原厂级质保，并在全球仓储节点保持 SLC 500 停产系列的充足现货，确保紧急停机时备件极速送达。资深工控技术团队随时提供从负载匹配、浪涌抑制到故障排查的深度支持，为您的生产线保驾护航。
