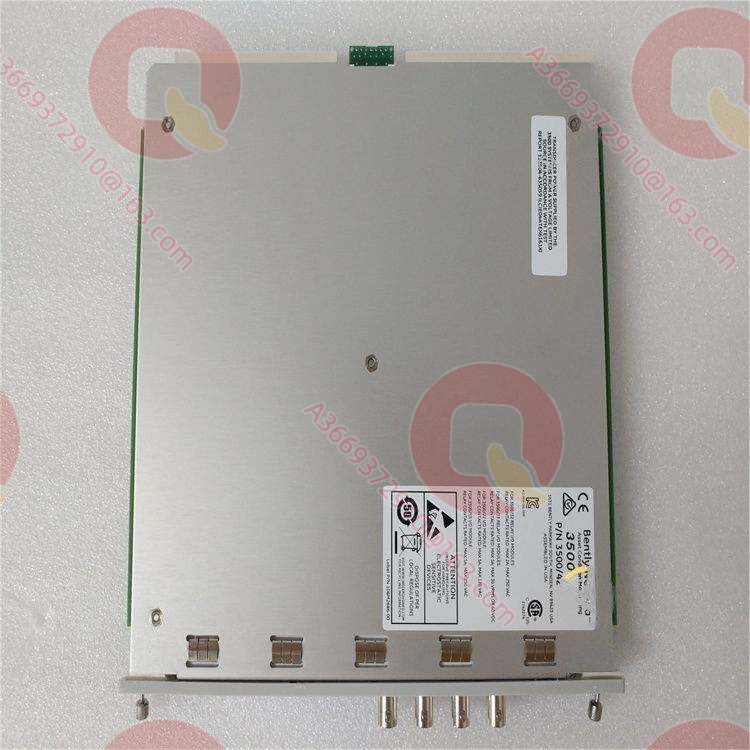

176449-02 是 Bently Nevada 3500/42M Proximitor Seismic Monitor 系列的监测模块 PWA 备件号。官方数据表（Datasheet 143694）备件清单中，176449-02 列示于 “3500/42M Seismic Monitor” 条目，市场渠道普遍将其描述为 3500/42M 四通道监测模块的备件。3500/42M Proximitor Seismic Monitor 是 3500 系统的四通道监测模块，每只模块可接受 1–4 个电涡流探头和/或速度、加速度传感器信号，通道成对配置、每对可执行一种监测功能（每模块最多两种功能），监测功能涵盖径向振动、REBAM、轴向位置、差胀、加速度、轴绝对振动、偏心度、圆接受区域与速度等+1 L28-31】。需特别提示：176449-02 与 Proximitor/Seismic 两个变体的确切对应关系建议在采购前与官方数据表备件清单核对。其核心价值在于以 4 通道双功能架构为机组提供紧凑的多参数保护监测。
| 参数名称 | 参数值 |
|---|---|
| 部件号 | 176449-02 |
| 制造商 | Bently Nevada (Baker Hughes) |
| 产品类型 | 3500/42M Proximitor/Seismic Monitor 监测模块 PWA（备件） |
| 所属系统 | 3500/42M Proximitor Seismic Monitor |
| 通道数量 | 4 通道（通道成对配置，每模块最多两种监测功能） |
| 功耗 | 7.7 W 典型 |
| 输入信号 | 1–4 个电涡流探头和/或速度、加速度传感器信号 |
| 监测功能 | 径向振动、REBAM、轴向位置、差胀、加速度、轴绝对振动、偏心度、圆接受区域、速度 L28-31】 |
| 缓冲输出 | 面板缓冲传感器输出，550 Ω |
| 记录输出 | 4–20 mA，负载 0–600 Ω |
| 报警延时 | Alert 1–60 s（1 s 步进）；Danger 0.1–60 s（0.5 s 步进） L27】 |
| 认证（无内部本安栅） | cNRTLus Class I Div 2 / Zone 2；ATEX/IECEx II 3G；T4 @ -20 至 +65°C L33-35】 |
| 认证（带内部本安栅） | ATEX/IECEx II 3(1) G（Ex [ia Ga] IIC） L35-36】 |
| 订货结构 | 3500/42M-AA-BB（A=I/O 类型，B=00/01/02 认证） L39】 |
| I/O 模块选项 | 128229-01（A01 Prox/Seismic 内置端子）、128240-01（A02 外部端子）、138708-01（A07 轴绝对内置）、138700-01（A08 外部）、140471-01（A09 Prox/Velom 内置）、140482-01（A10 外部） L36-38】 |
4 通道双功能的紧凑架构：176449-02 所在的 3500/42M 模块以通道成对方式，在单只全高度模块内实现最多两种监测功能（如一对径向振动 + 一对加速度），相比单功能模块显著提升了机架槽位的利用率，是大型机组多测点集中监测的主力配置。
覆盖全部常见机械参数的功能谱：3500/42M 支持径向振动、REBAM、轴向位置、差胀、加速度、轴绝对振动、偏心度、圆接受区域与速度等监测功能 L28-31】，单一模块平台即可覆盖汽轮机与压缩机组的绝大多数振动类保护参数。
带本安栅选项的完整认证谱：配内部本安栅 I/O 时可达 ATEX/IECEx II 3(1) G（Ex [ia Ga] IIC），为危险区域内电涡流探头链路提供了机架内本安栅集成方案 L35-36】。
在汽轮机与压缩机组的径向振动、轴向位置保护监测中，176449-02 所在的 3500/42M 模块作为主力监测单元输出报警与危险信号至 3500/32、3500/33 继电器模块。在需要速度/加速度传感器（Velomitor、Seismoprobe）与电涡流探头混合监测的机架上，Prox/Seismic I/O（128229-01）与 Prox/Velom I/O（140471-01）按通道需求选配。在存量 3500/42M 机架的监测模块故障替换中，该 PWA 备件号用于前面板模块的更换。
128229-01 / 128240-01：Prox/Seismic I/O 模块（内置/外部端子） L36-37】。
140471-01 / 140482-01：Prox/Velom I/O 模块（内置/外部端子） L37-38】。
138708-01 / 138700-01：轴绝对 I/O 模块（内置/外部端子） L37】。
3500/25 149369-01：增强键相模块（相位基准）。
3500/32 / 3500/33：继电器输出模块。
安装前准备：确认替换的 PWA 变体与机架原有通道功能（Proximitor 或 Seismic 版本）一致，建议与官方备件清单核对。确认 I/O 模块型号（Prox/Seismic、Prox/Velom 或 Shaft Absolute）与传感器类型匹配。更换后使用 3500 机架组态软件核对通道功能与报警设定点。
维护建议：观察前面板 OK / TX/RX / CH Alarm LED 判断模块与各通道状态。带内部本安栅的配置（ATEX/IECEx II 3(1) G）须按官方安装图 138547 安装 L35】。报警延时按保护需求组态并定期核查 L27】。
我们供应的 176449-02 均为原厂封装，附带出厂检验文件。鉴于该 PWA 在官方备件清单中的变体归属需核实，我们承诺在采购前协助您核对模块版本与机架兼容性，确保更换件与现场配置一致。
