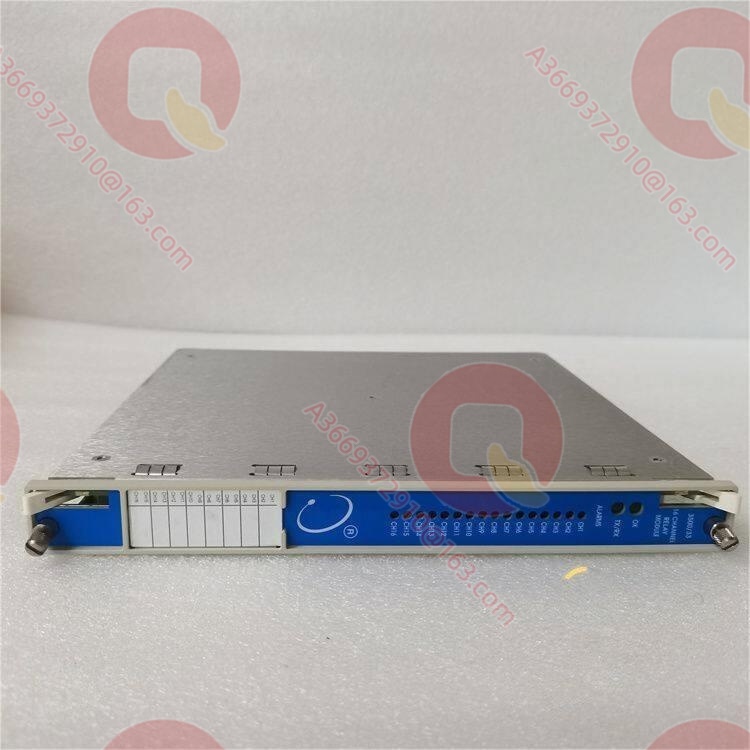

149986-01 是 Bently Nevada 3500/33 16 通道继电器模块的继电器控制模块备件，官方数据表将其定义为"Spare 16-Channel Relay Control Module"。3500/33 16 通道继电器模块为全高度模块，提供 16 路继电器输出，可任意数量地安装于 TDI 模块右侧的任意槽位；每一路输出均可独立编程执行表决逻辑，每一路继电器均包含报警驱动逻辑，通过 AND/OR 逻辑组合报警输入（报警与危险状态）、Not-OK 及机架内任意监测通道或通道组合的测量变量，由 3500 机架组态软件编程。该控制模块是 3500/33 系统的前面板组件，与 149992-01 16 通道继电器输出 I/O 模块配对构成完整的 3500/33-01-00 订货配置+1。其核心价值在于以 16 通道的单模块密度大幅提升了 3500 机架的跳闸输出容量，是大量联锁输出场合的高密度方案。
| 参数名称 | 参数值 |
|---|---|
| 部件号 | 149986-01 |
| 制造商 | Bently Nevada (Baker Hughes) |
| 产品类型 | 3500/33 16 通道继电器模块——继电器控制模块（备件） |
| 配对 I/O 模块 | 149992-01（16 通道继电器输出 I/O 模块） |
| 完整订货配置 | 3500/33-01-00（A=01 标准继电器输出，B=00 无认证） |
| 继电器输出数量 | 16 路继电器输出 |
| 继电器类型 | 单刀双掷（SPDT），环氧密封，标准弧抑制 250 Vrms |
| 继电器操作模式 | 四组每组 4 通道，开关选择常失电（ND）或常得电（NE） |
| 触点额定（标准系统） | 最大 5 A / 125 Vdc / 250 Vac / 1200 VA |
| 触点额定（危险区域/功能安全） | 降额至 30 Vdc（多认证选项限制） |
| 低电流触点选项 | 镀金触点，最小 1 mA @ 1 Vdc（149992-03/04 输出模块） |
| 功耗 | 典型 5.8 W |
| 尺寸/重量 | 主模块 241 × 24.4 × 242 mm，0.7 kg；I/O 241 × 24.4 × 99.1 mm，0.4 kg |
| 软件要求 | 3500 组态软件 v3.3+；数据采集软件 v2.40+；数据显示软件 v1.40+ |
| 认证 | cNRTLus Div 2/Zone 2；ATEX/IECEx II 3 G（按选配） |
16 通道的高密度输出：149986-01 所在的 3500/33 模块以单只全高度模块提供 16 路继电器输出，相比 3500/32 的 4 路密度提升了 4 倍，对于跳闸与报警输出点数较多的机架，显著节省了槽位与采购成本。
ND/NE 分组灵活配置：四组每组 4 通道可通过开关独立选择常失电（ND）或常得电（NE）操作模式，兼容了失电跳闸（failsafe）与得电动作两类保护回路的设计习惯。
多认证与功能安全的降额边界明确：配 Zone 2 多认证选项时触点电压限制为 30 Vdc（Zone 2 标准的间距要求所限）——这一边界在选型阶段即提示了危险区域与 SIL 系统的电压约束，避免了认证违规。
在跳闸与报警输出点数较多的 3500 监测系统中，149986-01 所在的 3500/33 模块用于集中输出多路联锁信号，如汽轮机跳闸母线的多路驱动、多机组共享报警屏的分组输出。在非危险区域的标准系统中，标准继电器触点可切换至 250 Vac / 5 A。在存量 3500/33 机架的控制模块备件更换中，该部件号作为官方备件直接替换。
149992-01 / 149992-02 / 149992-03 / 149992-04：配套的 16 通道输出 I/O 模块（标准/故障安全/低电流/低电流故障安全）。
3500/33-01-00：由 149986-01 + 149992-01 构成的标准订货配置。
00580453 / 166M2381：16 位内部端子连接器（标准/推入弹簧式）。
3500/32 125712-01：4 通道继电器模块（低点数场合的对照方案）。
04425545：一次性接地腕带。
安装前准备：确认 3500/33 模块安装于 TDI 右侧槽位，输出 I/O 模块安装于后部槽位。确认机架组态软件版本 ≥3.3。按联锁图通过组态软件为 16 路继电器编程表决逻辑，按四组设置 ND/NE 模式。危险区域或 SIL 系统中确认触点电压不超过 30 Vdc 的降额限制。
维护建议：观察 OK / TX-RX / CH Alarm LED 判断模块与各通道状态。继电器触点寿命为 10,000 次循环，对频繁动作的通道应核查实际动作次数。更换触点板时区分标准银触点与镀金低电流触点的适用负载范围。现场接线时注意暴露导体的高压触电风险。
我们供应的 149986-01 均为原厂封装，附带出厂检验文件。我们承诺提供 16 路表决逻辑组态、ND/NE 分组规划及输出 I/O 模块（标准/故障安全/低电流）的配套选型支持。
