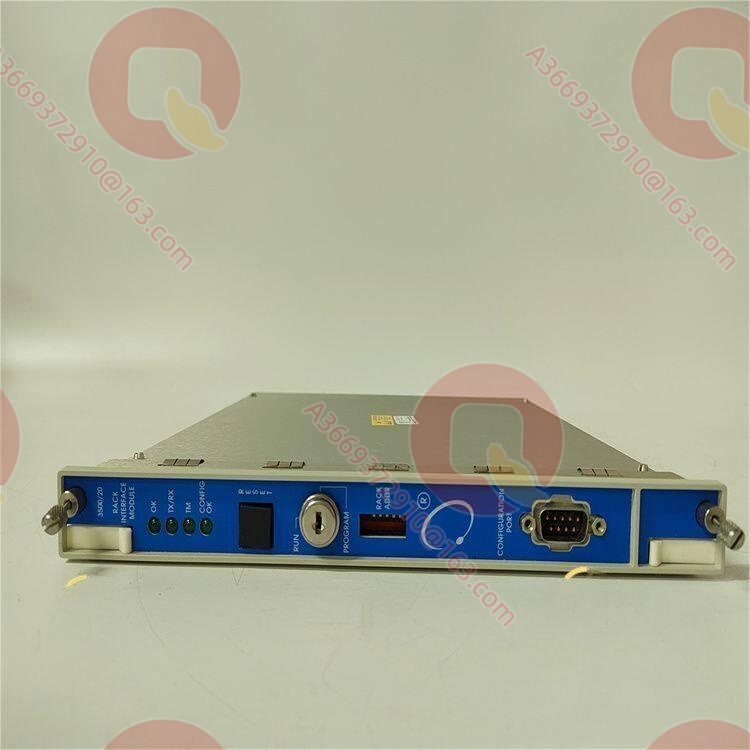

Bently Nevada 125744-02 3500/20 标准机架接口模块 125744-02

产品概述

125744-02 是 Bently Nevada 3500/20 机架接口模块（RIM）的标准型部件号，对应订货配置 3500/20-01-XX-XX（A 字段 01 = Standard RIM 标准型）的备件采购编号bakerhughes.com+1。RIM 是连接 3500 机架的主接口，支持用于机架配置与机组数据读取的专有协议，必须安装于机架 1 号槽位（紧邻电源模块）bakerhughes.com+1。RIM 支持兼容的 Bently Nevada 外部通信处理器（TDXnet、TDIX、DDIX）；虽然 RIM 提供整个机架共用的部分功能，但它不属于关键监测路径，对整个监测系统的正常保护运行无影响bakerhughes.com。每台机架需要一只 RIM（TMR 应用须改用 TMR 版本 125744-01）bakerhughes.com。其核心价值在于为标准监测应用提供机架级的配置与数据读取通道，是 3500 系统软件交互与报警管理的枢纽组件。

技术规格

主要特点和优势

机架级配置与数据交互的枢纽：125744-02 支持的专有协议是 3500 机架配置软件、显示软件与外部通信处理器的统一接入通道，机架的报警复位、跳闸倍乘（Trip Multiply）、报警抑制（Alarm Inhibit）等机架级控制均通过该模块实施bakerhughes.com。

RUN/PROGRAM 钥匙锁的安全保障：配置钥匙锁将机架置于 RUN 或 PROGRAM 模式，锁定于 RUN 位置可限制未授权的机架重新配置，PROGRAM 位置允许随时远程配置——这一机制兼顾了运行安全与调试便利bakerhughes.com。

与外部通信处理器的广泛兼容：RIM 支持 TDXnet、TDIX、DDIX 等兼容处理器bakerhughes.com，可通过 RS422 菊花链将多台 3500 机架串接至同一主机软件，适合多机架集中监测的场合。

应用领域

在标准（非 TMR）监测应用的 3500 机架中，125744-02 安装于 1 号槽位，承担机架配置、数据读取与机架级控制的接口职能。在与 TDXnet/TDIX/DDIX 外部通信处理器配合的集中监测系统中，RIM 通过机架级联接口将多台机架接入主机。在存量机架的 RIM 备件更换与故障替换中，该部件号作为标准型 RIM 的直接替换件使用。

相关产品

125744-01：TMR 版 RIM（三重冗余应用专用）bakerhughes.com。
135031-01 / 125768-01：RIM I/O 模块（调制解调器型/RS232-RS422 型）bakerhughes.com。
125760-01：Data Manager I/O 模块bakerhughes.com。
129386-01 / 129387-01：TDIX/DDIX 静态数据电缆bakerhughes.com。
3500/22M 288055-01：TDI 模块（RIM + TDXnet 功能整合的升级方案）。

安装与维护

安装前准备：确认 RIM 安装于机架 1 号槽位（紧邻电源模块），对应 I/O 模块安装于后部槽位。设置 63 位地址开关避免与网络内其他机架冲突。插入配置钥匙并置于 RUN 位置以锁定配置。

维护建议：观察前面板 OK / TX-RX / CONFIG OK LED 判断 RIM、机架通信与配置的健康状态。Rack Reset 按钮用于清除锁定报警与 Timed OK Channel Defeat，操作前确认对运行无影响。固件升级需使用配套 Firmware IC（PWA 125744-02 Rev N 及以后）bakerhughes.com。

产品保障

我们供应的 125744-02 均为原厂封装，附带出厂检验文件bakerhughes.com。我们承诺提供 RIM 槽位与地址规划、I/O 模块配套及多机架组网选型支持。
