Bently Nevada 3500/05-01-02-00-00-00 3500/05 系统机架 3500/05-01-02-00-00-00

产品概述

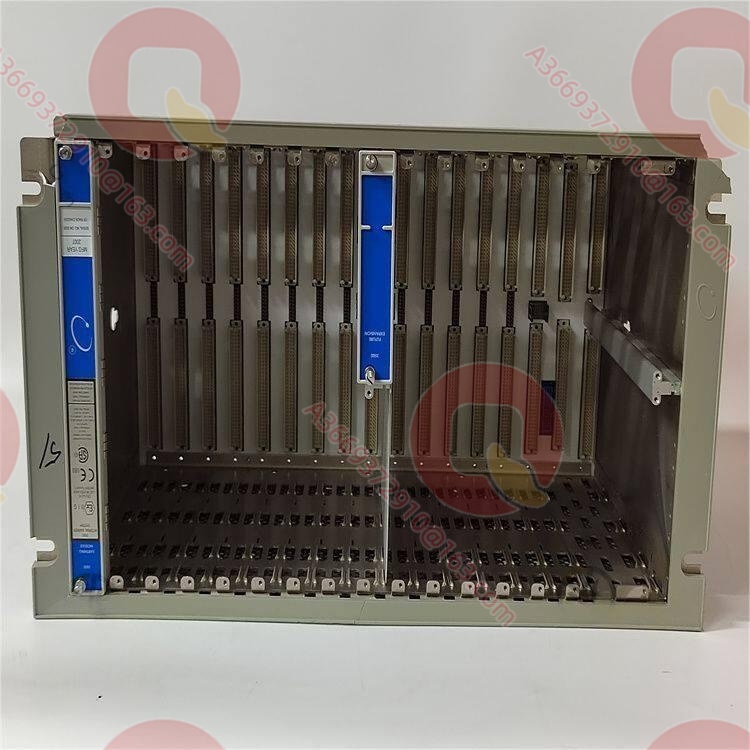

3500/05-01-02-00-00-00 是 Bently Nevada 3500/05 系统机架中“19 英寸全尺寸机架 + 机架式安装 + 无机构认证 + 无欧洲合规选项”的基础配置型号。订货号按官方结构 3500/05-AA-BB-CC-DD-EE 解析为：A 字段 01 = 19 英寸全尺寸机架（14 个可用模块槽位）、B 字段 02 = 机架式安装选项·全尺寸机架（安装于 19 英寸 EIA 机架导轨）、C 字段 00 = 无机构认证选项、D 字段 00 = 保留位、E 字段 00 = 无欧洲合规选项instrumart.com。3500/05 机架用于安装全部 3500 系列监测模块与电源模块，使各模块彼此邻近、便于通信，并为各模块配电instrumart.com。其核心价值在于以 14 槽位的大容量机架构成 3500 机械保护系统的物理载体，机架式安装形式使其可直接并入现场标准 19 英寸 EIA 机柜体系，是多通道大型机组监测系统的骨架组件。

技术规格

主要特点和优势

14 槽位的大容量系统载体：3500/05-01-02-00-00-00 的 19 英寸全尺寸机架提供 14 个可用模块槽位instrumart.com，可容纳多台轴振动、轴位移、温度、键相等监测模块及冗余电源，是大型机组 TSI 系统多通道集中监测的物理基础，避免了多台小型机架拼接带来的通信与布线复杂度。

机架式安装的标准化并入：B 字段"02"对应的机架式安装选项使机架可直接固定于 19 英寸 EIA 机架导轨instrumart.com，接线连接与 I/O 模块从机架后部接入，与现场标准机柜体系无缝整合，符合电力与石化行业控制室的规范化布置要求。

3500 系统的统一通信骨架：机架背板为全部模块提供统一的供电与通信总线，3500/20 RIM 接口模块必须安装于 1 号槽位（紧邻电源），承担机架配置与数据读取的专有协议接口bakerhughes.com，为 TDXnet/TDIX/DDIX 等外部通信处理器提供接入通道。

应用领域

在大型汽轮发电机组与压缩机组的多通道 TSI 保护系统中，3500/05-01-02-00-00-00 作为 14 槽位机架承载全部监测模块与冗余电源，安装于控制室 19 英寸 EIA 机柜内。在电站与石化装置的集中控制室改造中，该机架的机架式安装形式与现有机柜体系直接整合。在非危险区域的常规监测应用中，该型号以免认证的基础配置降低了采购成本，危险区域应用则需选配 C 字段认证选项的变体。

相关产品

3500/20：RIM 机架接口模块（必须安装于 1 号槽位）bakerhughes.com。
3500/15 / 3500/20 电源模块：机架供电模块（安装于最左侧槽位）。
3500/42M：径向振动/轴向位置监测模块（安装于机架槽位）。
3500/45：差胀/轴向位置监测模块。
3500/92：通信网关模块（机架数据外传）。

安装与维护

安装前准备：确认 19 英寸 EIA 机柜的深度与承载能力满足机架尺寸与模块重量要求。规划槽位分配——电源模块与 RIM 必须占据最左侧位置，其余 14 槽位可按监测通道任意组合。若需安装内部本安栅，须同步配置 3500/04-01 内部本安栅接地模块并占用独立槽位instrumart.com。

维护建议：定期检查机架固定螺栓、背板接地与各模块前面板锁紧状态。观察电源模块与 RIM 的状态指示灯判断供电与通信健康度。模块插拔维护应在系统停机或按冗余设计允许的条件下进行。

产品保障

我们供应的 3500/05-01-02-00-00-00 均为原厂封装，附带出厂检验文件instrumart.com。我们承诺提供机架槽位规划、RIM 与电源配置及整体 3500 系统集成的选型支持。
