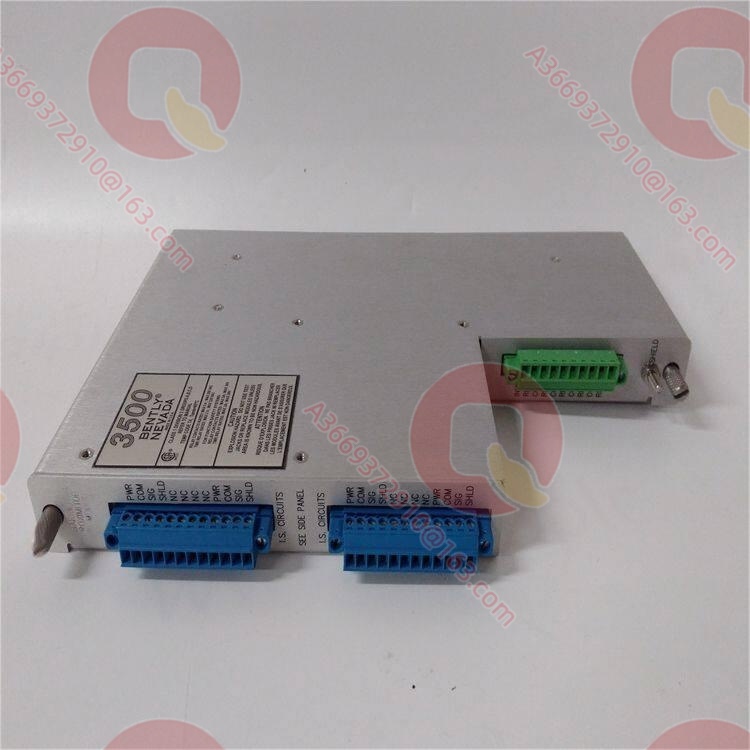

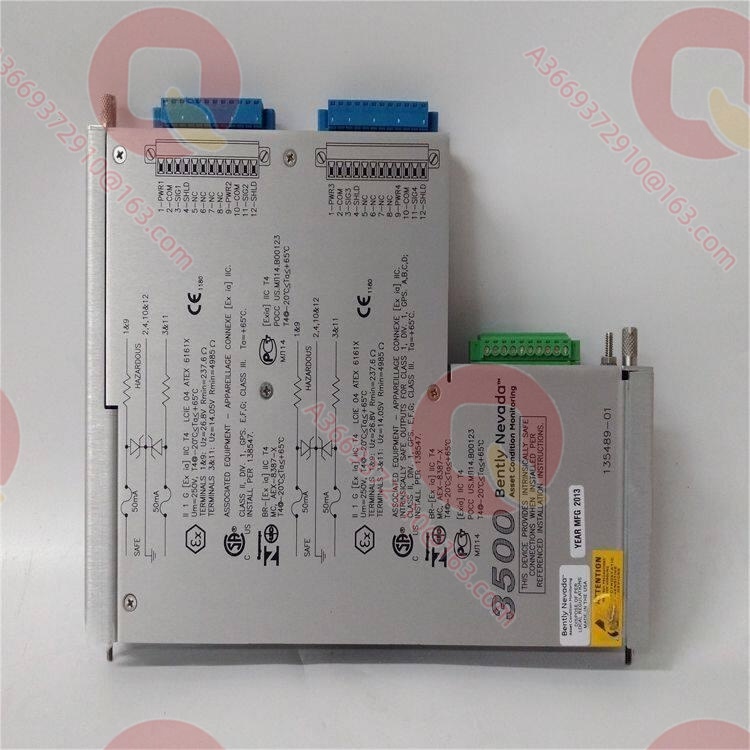

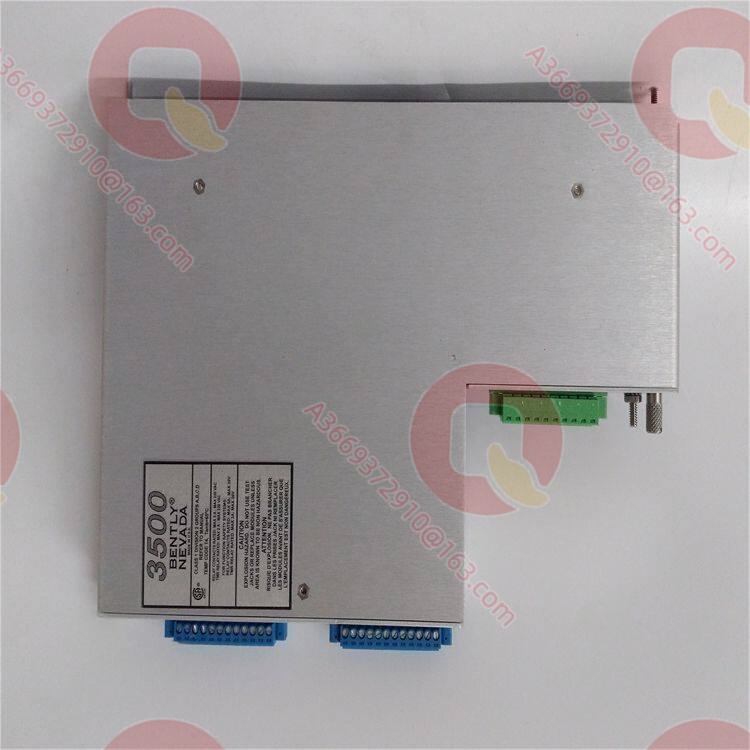

Bently Nevada 135489-01 电子超速检测 I/O 模块 135489-01

产品概述

作为 Bently Nevada 3500/53 电子超速保护系统的专用信号接口，135489-01 模块承担着连接现场转速探头与超速检测逻辑的关键任务。该 I/O 模块专为处理高频脉冲信号而优化，确保转速数据在传输至检测模块过程中无延迟、无畸变。其核心价值在于为 SIL 3 等级的超速保护系统提供物理层的信号完整性与电气隔离，解决了传统长距离脉冲信号传输易受干扰导致误跳闸的技术难题。135489-01 是保障汽轮机在极短时间窗口内实现精准超速判断的硬件基础。

技术规格

主要特点和优势

专用的超速信号处理通道：135489-01 设计用于接收来自电涡流或磁电式转速探头的微弱脉冲信号。其内部前置放大电路经过专门调校，能够适应从低转速启动到高转速运行的全频带信号，确保在 1 RPM 至 99,999 RPM 范围内均能提供稳定触发。这种专用设计避免了通用 I/O 模块在高频脉冲下的信号丢失风险。

满足最高安全等级的隔离：针对超速保护这一关键安全功能，135489-01 提供了三端隔离（输入-输出-电源）。这种设计彻底切断了现场接地点与控制室之间的电气连接，防止了地环路电流对精密计时逻辑的干扰。在汽轮机飞车事故中，这种隔离确保了即使传感器回路遭受高压冲击，保护逻辑依然能够正确动作。

高密度冗余支持：135489-01 能够支持三冗余探头配置。模块背板接口设计紧凑，允许在一个框架内集成多套超速保护回路，极大地节省了机柜空间，同时满足了 API 670 对关键机组必须配置独立超速检测系统的强制要求。

应用领域

在大型联合循环燃气轮机（CCGT）中，135489-01 用于连接三个独立的转速探头，为单轴机组提供三重模块冗余（TMR）的超速保护输入。在高速离心压缩机组上，该模块负责采集驱动透平的转速信号，确保在甩负荷瞬间快速触发跳闸。此外，在大型泵站的驱动电机监测中，135489-01 用于实现精确的零转速保护与超速联锁，防止设备在异常转速下运行。

相关产品

3500/53：电子超速检测模块，135489-01 是其专用 I/O。
133442-01：另一版本超速保护模块。
135031-01：键相 I/O，功能类似但用于一般监测。
3500/25：键相监测模块。
135473-01：跳闸逻辑 I/O，常与超速模块联动。
3500/33：继电器输出模块。

安装与维护

安装前准备：135489-01 的接线必须使用高屏蔽效能的双绞电缆，且走线应避开变频器出线等强干扰源。安装时需确认探头类型（电压型或触点型）与模块上的跳线/组态设置一致。对于三冗余系统，务必确保三个探头的安装角度与机械位置符合设计要求，防止相位偏差。

维护建议：超速保护系统需定期进行在线旋转试验。维护时，重点检查 135489-01 输入端的信号波形质量，确保上升沿陡峭无毛刺。若发现转速读数波动，应首先检查探头安装间隙与探头电阻，并清理接线端子氧化层，保证接触良好。

产品保障

我们供应的 135489-01 模块经过高频脉冲信号源严格校准，确保满足汽轮机保护系统的严苛时效性要求。我们承诺提供原厂品质保障与专业的系统集成建议，确保您的超速保护系统万无一失。
